ترانزیستور ماسفت AO3400 ، یک MOSFET کانال N از نوع افزایشی (Enhancement Mode) است که با استفاده از فناوری پیشرفته Trench MOSFET طراحی شده است. این فناوری امکان دستیابی به مقاومت روشن پایین (RDS(on)) و کاهش تلفات هدایتی را فراهم می‌کند.ماسفت AO3400 دارای حداکثر ولتاژ درین به سورس 30V و جریان پیوسته نامی 5.8A در دمای محیط 25°C است. مقاومت درین به سورس در حالت روشن، در ولتاژ گیت 10V حداکثر 28mΩ، در ولتاژ 4.5V حداکثر 33mΩ و در ولتاژ 2.5V حداکثر 52mΩ است. این ویژگی امکان استفاده از آن را در مدارهایی با سطح ولتاژ منطقی پایین فراهم می‌کند.این ترانزیستور به دلیل ساختار کانال N، برای سوئیچینگ سمت منفی تغذیه (Low-Side Switching) مناسب است و می‌تواند برای کنترل بارهایی مانند LED، رله، موتورهای DC کوچک و سایر مصرف‌کننده‌های الکترونیکی مورد استفاده قرار گیرد.
پکیج SOT-23 با ابعاد کوچک و نصب سطحی، استفاده از AO3400 را در بردهای الکترونیکی فشرده و مدارهایی که محدودیت فضای PCB دارند، امکان‌پذیر می‌سازد.

مشخصات فنی

• نوع: ترانزیستور MOSFET
• مدل: AO3400
• نوع کانال: N-Channel
• ساختار عملکرد: Enhancement Mode
• فناوری ساخت: Trench MOSFET
• ولتاژ درین به سورس (VDS): حداکثر 30V
• ولتاژ گیت به سورس (VGS): حداکثر ±12V
• جریان پیوسته درین در دمای 25°C: حداکثر 5.8A
• جریان پیوسته درین در دمای 70°C: حداکثر 4.9A
• جریان پالسی درین (IDM): حداکثر 30A
• مقاومت روشن RDS(on) در VGS=10V و ID=5.8A: حداکثر 28mΩ
• مقاومت روشن RDS(on) در VGS=4.5V و ID=5A: حداکثر 33mΩ
• مقاومت روشن RDS(on) در VGS=2.5V و ID=4A: حداکثر 52mΩ
• ولتاژ آستانه گیت (VGS(th)): از 0.65V تا 1.45V
• توان تلفاتی در دمای 25°C: حداکثر 1.4W در شرایط آزمون دیتاشیت
• توان تلفاتی در دمای 70°C: حداکثر 0.9W در شرایط آزمون دیتاشیت

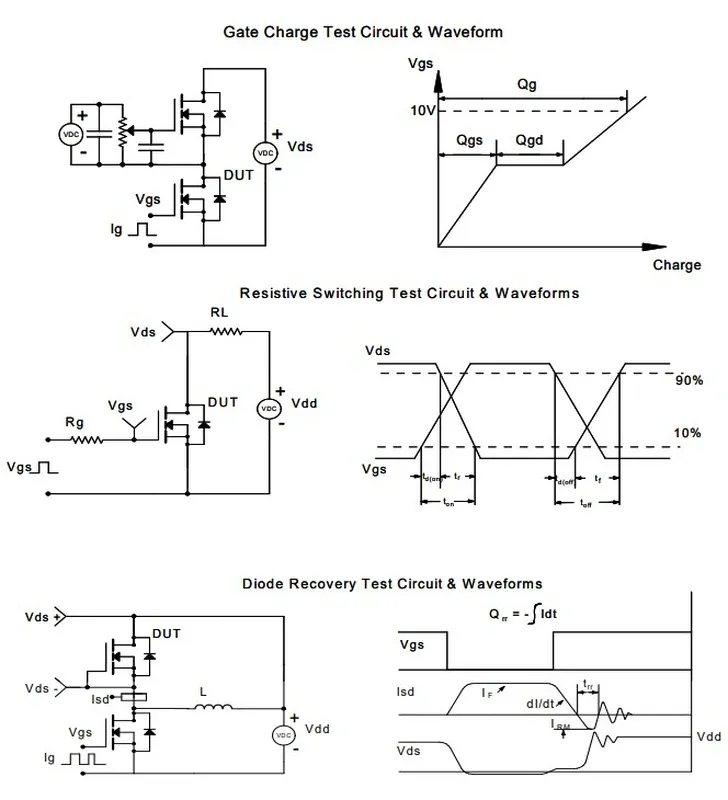

• ظرفیت ورودی (Ciss): معمولاً 630pF
• ظرفیت خروجی (Coss): معمولاً 75pF
• ظرفیت انتقال معکوس (Crss): معمولاً 50pF
• بار کل گیت (Qg): معمولاً 6nC در VGS=4.5V
• مقاومت داخلی گیت (Rg): معمولاً 3Ω
• زمان تأخیر روشن شدن (td(on)): معمولاً 3ns
• زمان صعود (tr): معمولاً 2.5ns
• زمان تأخیر خاموش شدن (td(off)): معمولاً 25ns
• زمان نزول (tf): معمولاً 4ns
• محدوده دمای پیوند و نگهداری: از -55°C تا +150°C
• نوع نصب: SMD
• پکیج: SOT-23

ویژگی‌ها

• ساختار کانال N مناسب برای سوئیچینگ سمت منفی تغذیه
• مقاومت روشن پایین برای کاهش تلفات هدایتی
• قابلیت راه‌اندازی با ولتاژ گیت 2.5V
• مناسب برای کنترل بار با سیگنال‌های منطقی 3.3V و 5V با رعایت محدودیت جریان و توان
• سرعت سوئیچینگ بالا و مناسب برای مدارهای PWM
• بار گیت پایین برای کاهش توان مورد نیاز در راه‌اندازی
• پکیج کوچک SOT-23 مناسب برای بردهای فشرده
• قابلیت استفاده در مدارهای مدیریت توان و کنترل بار

کاربردها

ماسفت AO3400 برای قطع و وصل جریان در مدارهای الکترونیکی، به‌ویژه در بخش منفی تغذیه، کاربرد دارد. قابلیت کنترل با ولتاژ گیت پایین و مقاومت روشن کم، این ترانزیستور را برای طراحی مدارهای سوئیچینگ و کنترل توان مناسب می‌سازد. در طراحی مدار باید جریان بار، شرایط حرارتی و ولتاژ راه‌اندازی گیت بررسی شوند.

• مدارهای سوئیچینگ سمت منفی تغذیه (Low-Side Switching)
• کنترل روشنایی LED و نوارهای LED
• راه‌اندازی رله‌های DC با مدار حفاظتی مناسب
• کنترل موتورهای DC کوچک
• مدارهای PWM و کنترل توان
• تجهیزات الکترونیکی قابل حمل
• مدارهای مدیریت و توزیع تغذیه
• بردهای میکروکنترلری مبتنی بر Arduino و ESP32
• مدارهای سوئیچینگ با فضای محدود PCB
