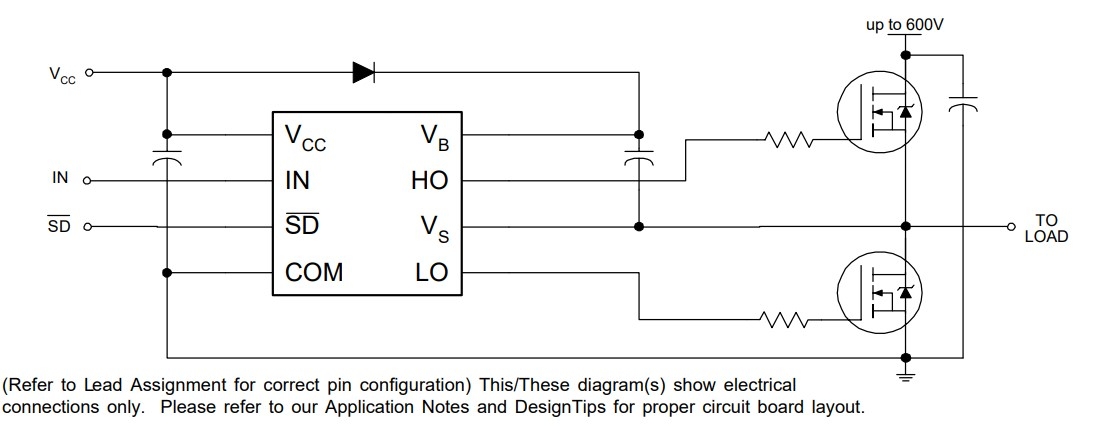

تراشه IR2104 یک درایور گیت High Voltage طراحی‌شده برای کنترل دو کلید قدرت در ساختار نیم‌پل (Half Bridge) است. این آی‌سی می‌تواند سیگنال‌های منطقی کنترل را دریافت کرده و آن‌ها را به پالس‌های مناسب برای تحریک گیت MOSFET یا IGBT تبدیل کند. خروجی High Side این تراشه با استفاده از مدار Bootstrap امکان راه‌اندازی ترانزیستور قدرت سمت بالا را فراهم می‌کند، در حالی که خروجی Low Side برای کنترل کلید پایین نیم‌پل استفاده می‌شود. وجود زمان مرده داخلی (Dead Time) باعث کاهش احتمال روشن‌شدن هم‌زمان دو کلید و ایجاد اتصال کوتاه در مسیر قدرت می‌شود. IR2104 برای مدارهایی که نیاز به کنترل کلیدهای قدرت با ولتاژ بالا دارند، مانند اینورترها، منابع تغذیه سوئیچینگ و درایور موتور، کاربرد دارد. این قطعه باید همراه با طراحی مناسب بخش قدرت، تغذیه صحیح و رعایت محدودیت‌های ولتاژ و جریان استفاده شود.

مشخصات

• مدل: IR2104
• نوع قطعه: آی‌سی درایور گیت MOSFET و IGBT
• کاربرد: درایور نیم‌پل High Side و Low Side
• تعداد کانال درایو: 2 کانال
• نوع خروجی: High Side و Low Side
• نوع ترانزیستور قابل راه‌اندازی: MOSFET و IGBT کانال N
• ولتاژ تغذیه VCC: 10V تا 20V
• ولتاژ شناور High Side: تا 600V
• جریان خروجی درایو گیت: ±210mA
• مدار Bootstrap: دارد
• زمان مرده داخلی: دارد
• ورودی منطقی: سازگار با سطح منطقی CMOS و LSTTL
• محدوده دمای کاری: -40°C تا +125°C
• نوع پکیج: SOIC-8
• تعداد پایه: 8 پایه

کاربردهای رایج

IR2104 در مدارهای قدرتی که نیاز به کنترل دقیق کلیدهای نیم‌پل دارند استفاده می‌شود. این تراشه به‌عنوان واسط بین مدار کنترل و ترانزیستورهای قدرت عمل کرده و امکان استفاده از MOSFET یا IGBT در بخش‌های با ولتاژ بالاتر را فراهم می‌کند.

• اینورترهای DC به AC
• درایور موتورهای DC و AC
• منابع تغذیه سوئیچینگ
• مبدل‌های نیم‌پل و تمام‌پل
• مدارهای کنترل توان
• سیستم‌های UPS
• تجهیزات الکترونیک قدرت
