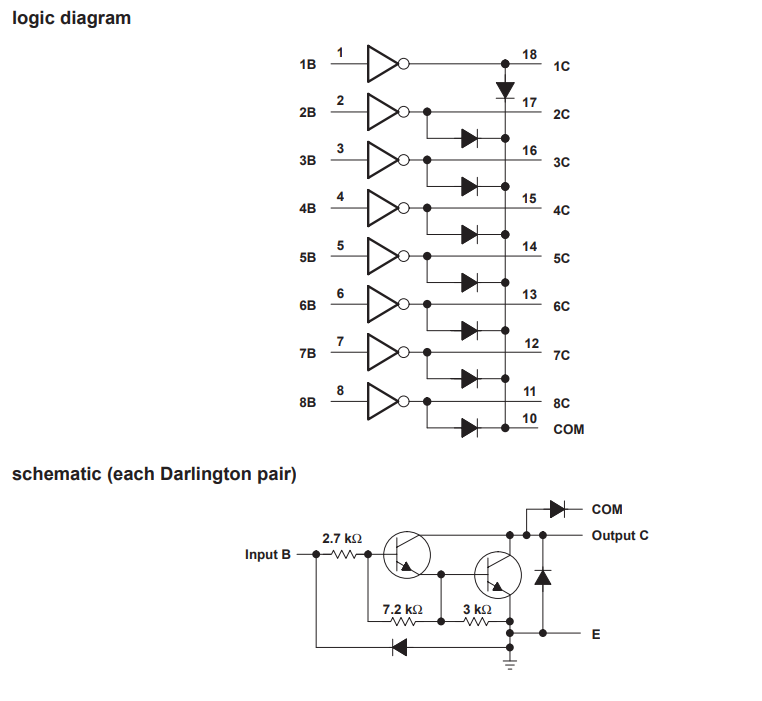

ULN2803A یکی از پرکاربردترین آی‌سی‌های درایور در تجهیزات الکترونیکی و صنعتی است که از 8 زوج ترانزیستور دارلینگتون NPN با خروجی کلکتور باز (Open Collector) تشکیل شده است. این تراشه برای افزایش توان خروجی میکروکنترلرها، FPGA، PLC و مدارهای منطقی طراحی شده و امکان راه‌اندازی مستقیم انواع بارهای جریان بالا را فراهم می‌کند. هر کانال این آی‌سی قادر به تحمل جریان تا 500 میلی‌آمپر بوده و ولتاژ کلکتور تا 50 ولت را پشتیبانی می‌کند. همچنین وجود دیودهای هرزگرد داخلی (Clamp Diodes) باعث شده ULN2803A گزینه‌ای ایده‌آل برای راه‌اندازی بارهای القایی مانند رله، موتور و سلونوئید باشد و نیازی به استفاده از دیود محافظ خارجی در بسیاری از کاربردها نباشد. پکیج SOIC-18 نیز فضای کمی روی برد اشغال کرده و برای مونتاژ SMD و تولید انبوه مناسب است.

مشخصات

• مدل: ULN2803A
• برند: Texas Instruments
• نوع قطعه: Darlington Driver Array
• تعداد کانال: 8 کانال (Octal)
• نوع ترانزیستور: NPN Darlington
• نوع خروجی: Open Collector
• حداکثر ولتاژ کلکتور-امیتر (VCEO): 50V
• حداکثر جریان هر کانال (IC): 500mA
• دارای دیود هرزگرد داخلی (Clamp Diodes)
• نوع نصب: SMD / SMT
• پکیج: SOIC-18
• ارتفاع: 2.35mm
• طول: 11.62mm
• عرض: 7.52mm
• محدوده دمای کاری: -40°C تا +85°C

کاربردهای رایج

تراشه ULN2803A برای افزایش توان خروجی مدارهای دیجیتال و راه‌اندازی بارهای مختلف طراحی شده و یکی از پرکاربردترین آی‌سی‌های واسط در سیستم‌های کنترلی و اتوماسیون محسوب می‌شود.

• راه‌اندازی رله
• کنترل موتور پله‌ای (Stepper Motor)
• راه‌اندازی سلونوئید
• درایور LED و نمایشگرها
• درایور سون سگمنت
• تجهیزات PLC
• پروژه‌های آردوینو و میکروکنترلر
• تجهیزات صنعتی و اتوماسیون
• مدارهای کنترلی و رباتیک
