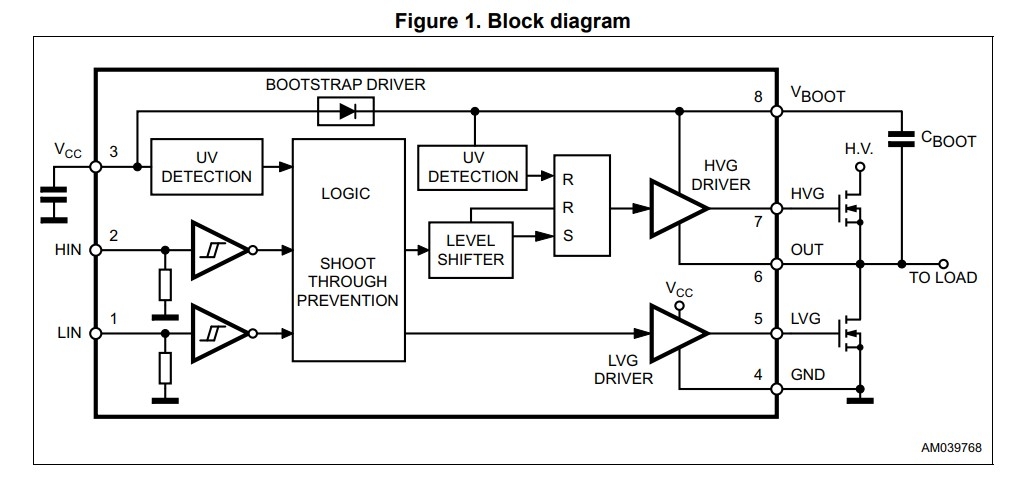

تراشه L6388ED از شرکت STMicroelectronics، یک درایور گیت دو کاناله (High-side و Low-side) است که برای راه‌اندازی نیم‌پل‌های ماسفت یا IGBT طراحی شده است. این قطعه امکان راه‌اندازی سویچ‌های قدرت تا 600 ولت را فراهم می‌کند و از ورودی‌های منطقی سازگار با استانداردهای TTL و CMOS (3.3، 5 یا 15ولت) پشتیبانی می‌نماید. از ویژگی‌های مهم این تراشه می‌توان به دیود بوست داخلی، زمان مرده (Dead-Time) قابل اطمینان برای جلوگیری از روشن‌شدن همزمان دو ترانزیستور، و عملکرد سریع سوئیچینگ اشاره کرد. این درایور مناسب کاربردهای صنعتی، منابع تغذیه سوئیچینگ، موتور درایورها و سیستم‌های روشنایی با ولتاژ بالا می‌باشد.

مشخصات

• ولتاژ کاری: حداکثر 17V
• راه‌اندازی سویچ‌های قدرت High-side: تا 600V
• ولتاژ خروجی High-side: حدود 580V
• جریان خروجی (Source): حداکثر 400mA
• جریان خروجی (Sink): حداکثر 650mA
• فرکانس کاری: تا 400kHz
• زمان‌ خیز (Rise time): حدود 70ns
• زمان‌ افت (Fall time): حدود 40ns
• توان مصرفی: حداکثر 750mW

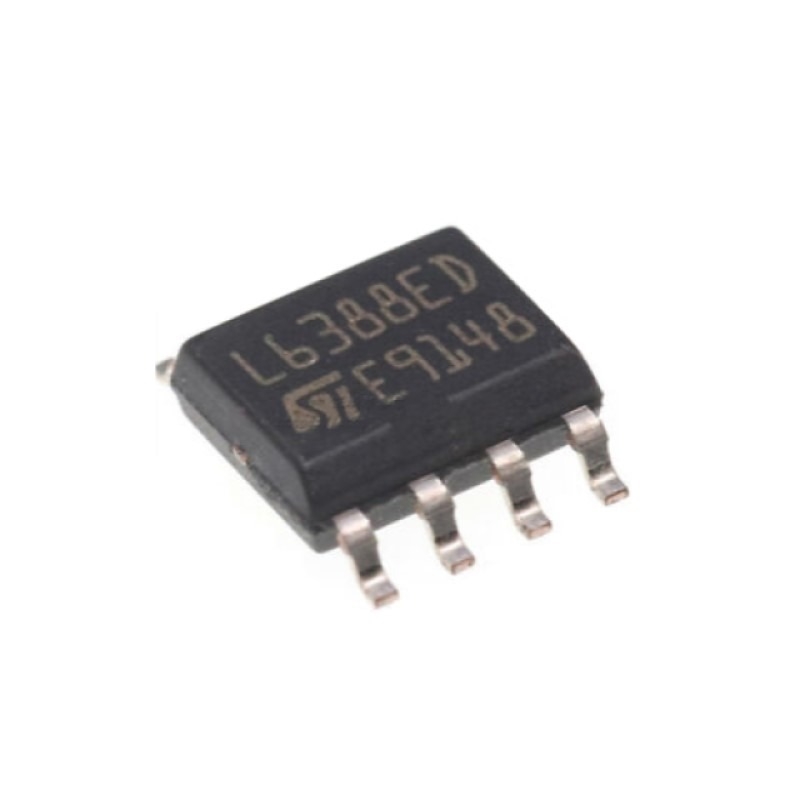

• پکیج: SOI-8

کاربردهای رایج

این تراشه در سیستم‌هایی که نیاز به سوئیچینگ سریع، ایزولاسیون سطح ولتاژ بالا و کنترل دقیق گیت دارند، بسیار کاربردی است. مناسب برای درایوهای صنعتی، منابع تغذیه سوئیچینگ و اینورترهای کنترل موتور می‌باشد.

• درایور ماسفت یا IGBT در مدارهای نیم‌پل
• منابع تغذیه سوئیچینگ
• سیستم‌های روشنایی صنعتی
• هیترهای القایی
• کنترل‌کننده‌های اینورتر موتور
• درایور تجهیزات تهویه صنعتی (HVAC)
• اتوماسیون خطوط تولید صنعتی
• کنترل سرعت موتورهای AC یا BLDC
• منابع تغذیه درایور LED قدرت
• سیستم‌های الکترونیک قدرت با ولتاژ بالا

Specifications

• Brand:STMicroelectronics
• Logic Type: CMOS, TTL
• Output Current: 0.65 A
• Supply Voltage: 17V

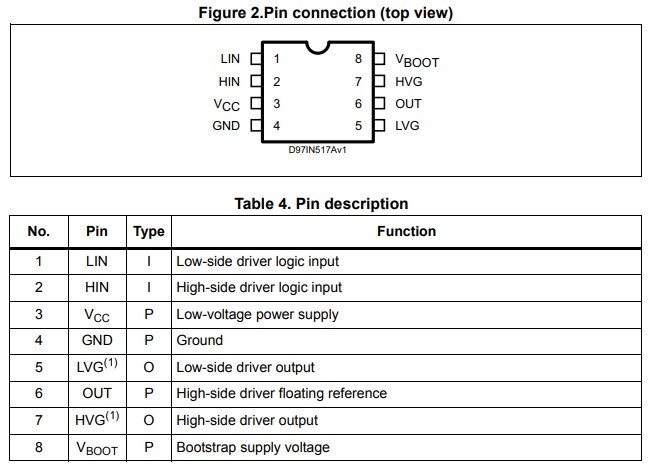

• Pin Count: 8
• Package Type: SO-8
• Number of Outputs: 2
• Driver Type: MOSFET
• Topology: Half Bridge
• High and Low Sides Dependency: Independent
• Number of Drivers: 2
• Bridge Type: Half Bridge
• Polarity: Non-Inverting
• Mounting Type: Surface Mount
