تراشه 4052BN از خانواده CMOS سری CD4000 بوده و شامل دو مالتی پلکسر/دمالتی پلکسر آنالوگ 4 کاناله است که به کمک دو پایه انتخاب (Select) کنترل می‌شوند. این آی‌سی قابلیت عبور سیگنال‌های آنالوگ و دیجیتال را داشته و به دلیل مقاومت روشن (ON Resistance) پایین و جریان نشتی بسیار کم، برای سوئیچینگ دقیق سیگنال‌ها گزینه‌ای مناسب محسوب می‌شود. این تراشه قادر است سیگنال‌های آنالوگ با دامنه تا 20 ولت پیک‌توپیک را متناسب با ولتاژ تغذیه سوئیچ کند و در مدارهای صوتی، سیستم‌های اندازه‌گیری، تجهیزات مخابراتی، مدارات نمونه‌برداری و سیستم‌های مبتنی بر میکروکنترلر کاربرد گسترده‌ای دارد.

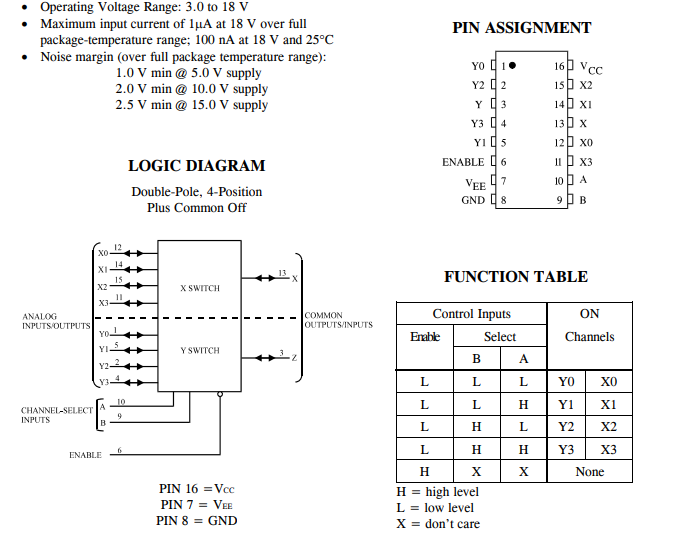

مشخصات

• برند: INTEGRAL
• مدل: 4052BN
• نوع قطعه: Analog Multiplexer / Demultiplexer
• خانواده منطقی: CD4000 CMOS
• عملکرد: Dual 4-Channel Analog Multiplexer / Demultiplexer
• تعداد کانال: 2
• تعداد ورودی هر کانال: 4
• تعداد خطوط انتخاب: 2
• محدوده ولتاژ تغذیه: 3V تا 18V
• حداکثر جریان ورودی: 1µA (در 18V)
• جریان نشتی ورودی: 100nA (در 18V و 25°C)
• مقاومت روشن (ON Resistance): پایین
• جریان نشتی در حالت خاموش: بسیار کم
• نوع نصب: Through Hole (THT)
• پکیج: DIP-16

کاربردهای رایج

تراشه 4052BN برای انتخاب و سوئیچینگ سیگنال‌های آنالوگ و دیجیتال طراحی شده و به دلیل افت ولتاژ کم و جریان نشتی پایین، در تجهیزات اندازه‌گیری، مدارات صوتی و سیستم‌های کنترلی کاربرد فراوانی دارد.

• مالتی پلکس کردن سیگنال‌های آنالوگ
• دمالتی پلکس کردن سیگنال
• سوئیچینگ سیگنال‌های صوتی
• تجهیزات اندازه‌گیری
• سیستم‌های جمع‌آوری داده
• مدارات نمونه‌برداری
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات مخابراتی
• پروژه‌های الکترونیکی
