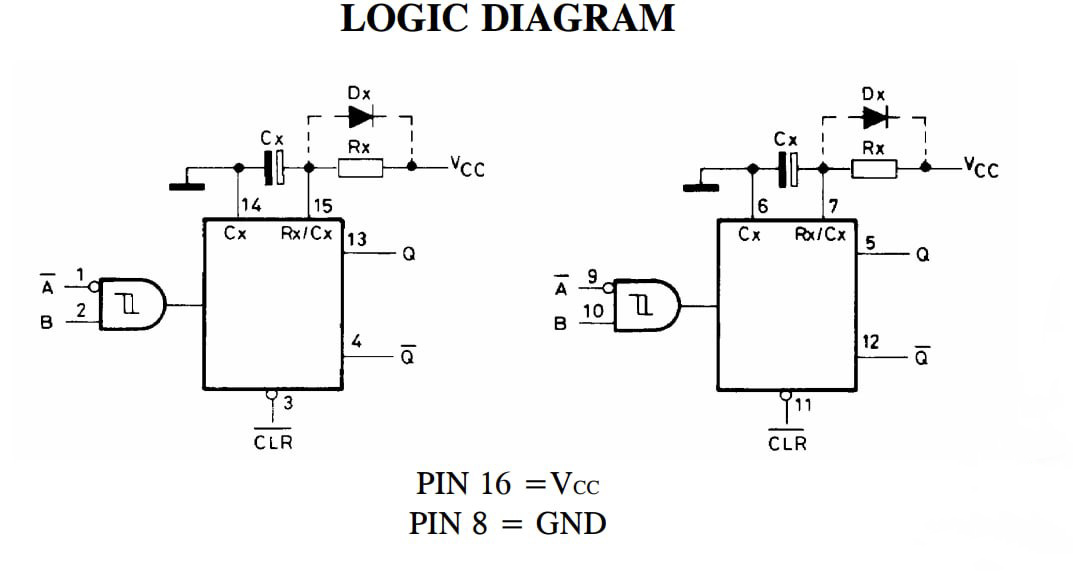

تراشه 74HC123AN از خانواده High-Speed CMOS بوده و شامل دو مولتی‌ویبراتور مونوستابل مستقل است که عرض پالس خروجی آن‌ها توسط یک مقاومت و یک خازن خارجی تعیین می‌شود. این آی‌سی قابلیت تحریک مجدد (Retriggerable) را از طریق هر دو ورودی A و B داشته و در صورت دریافت پالس جدید، زمان خروجی مجدداً از ابتدا محاسبه می‌شود. وجود پایه ریست فعال با سطح Low (Active-Low Reset) امکان خاتمه فوری پالس خروجی را فراهم می‌کند. همچنین محدوده زمانی تولید پالس از حدود 30 نانوثانیه تا 10 ثانیه، این تراشه را برای انواع کاربردهای زمان‌بندی، تأخیر، تولید پالس و آشکارسازی لبه سیگنال مناسب کرده است.

مشخصات

• برند: INTEGRAL
• مدل: 74HC123AN
• نوع قطعه: Dual Retriggerable Monostable Multivibrator
• خانواده منطقی: 74HC
• تعداد مدار: 2 کانال
• محدوده ولتاژ تغذیه: 2V تا 6V
• سطح ورودی:
  • حداقل: 0.8 × VCC
  • حداکثر: 2V
• حداکثر جریان ورودی: ±1mA
• حداکثر جریان خروجی: ±5.2mA
• حداکثر زمان انتشار (Propagation Delay): 45ns (در 5V و 25°C)
• محدوده دمای کاری: -40°C تا +85°C
• تحریک از لبه منفی سیگنال ورودی
• قابلیت Retrigger روی هر دو ورودی A و B
• پایه Reset فعال با سطح Low
• عرض پالس قابل تنظیم توسط مقاومت و خازن خارجی
• محدوده عرض پالس: حدود 30ns تا 10s
• نوع نصب: Through Hole (THT)
• پکیج: DIP-16

کاربردهای رایج

تراشه 74HC123AN برای تولید پالس، ایجاد تأخیر زمانی و شکل‌دهی سیگنال در انواع مدارات دیجیتال و کنترلی مورد استفاده قرار می‌گیرد و به دلیل قابلیت Retrigger، در سیستم‌های زمان‌بندی و آشکارسازی پالس کاربرد فراوانی دارد.

• تولید پالس (Pulse Generator)
• مدارهای تأخیر زمانی (Delay Circuit)
• تایمرهای دیجیتال
• شکل‌دهی پالس (Pulse Shaping)
• آشکارسازی لبه سیگنال
• مدارات میکروکنترلری
• تجهیزات صنعتی
• بردهای آموزشی
• سیستم‌های کنترلی و اتوماسیون
