تراشه 4020BD از خانواده CMOS سری CD4000 بوده و شامل یک شمارنده باینری 14 بیتی از نوع Ripple Counter است. این آی‌سی با دریافت پالس کلاک، شمارش صعودی (Up Counter) را انجام داده و خروجی‌های آن به عنوان تقسیم‌کننده‌های مختلف فرکانس نیز قابل استفاده هستند. به دلیل محدوده وسیع ولتاژ تغذیه، مصرف توان پایین و قابلیت تقسیم فرکانس بدون نیاز به قطعات جانبی پیچیده، 4020BD در انواع تایمرها، مولدهای زمان، سیستم‌های اندازه‌گیری، تجهیزات صنعتی و پروژه‌های آموزشی مورد استفاده قرار می‌گیرد.

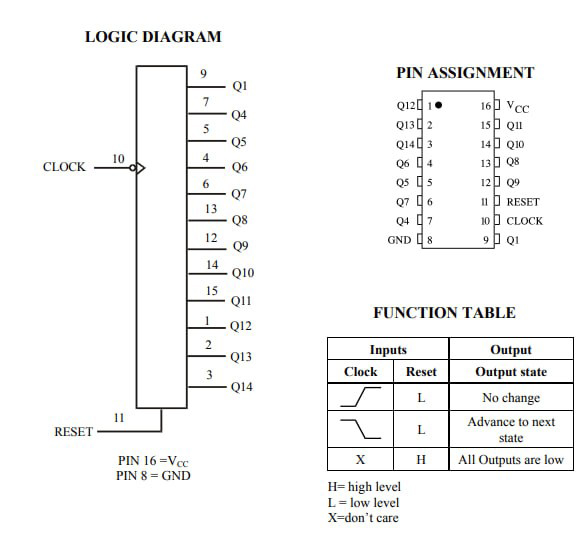

مشخصات

• برند: INTEGRAL
• مدل: 4020BD
• نوع قطعه: Binary Counter / Frequency Divider
• خانواده منطقی: CD4000 CMOS
• عملکرد: Counter / Divider
• نوع شمارنده: Binary Up Counter
• تعداد بیت: 14 بیت
• تعداد مدار: 1
• تعداد ورودی: 1 (Clock)
• زمان انتشار (Propagation Delay):
  • 3900ns
  • 1725ns
  • 1200ns
• محدوده ولتاژ تغذیه: 3V تا 18V
• محدوده دمای کاری: -55°C تا +125°C
• نوع نصب: SMD / SMT
• پکیج: SOP-16 (SOIC-16)

کاربردهای رایج

تراشه 4020BD برای شمارش پالس و تقسیم فرکانس در مدارهای دیجیتال طراحی شده و به دلیل ساختار ساده و مصرف توان پایین، در انواع تجهیزات الکترونیکی و صنعتی مورد استفاده قرار می‌گیرد.

• تقسیم‌کننده فرکانس
• شمارنده دیجیتال
• تایمر و زمان‌سنج
• مولد پالس
• مدارهای کلاک
• تجهیزات اندازه‌گیری
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات صنعتی
• بردهای آموزشی
