تراشه CD4023BN از خانواده CMOS سری CD4000 بوده و شامل سه گیت NAND مستقل با سه ورودی برای هر گیت است. گیت NAND یکی از پرکاربردترین گیت‌های منطقی بوده و به کمک آن می‌توان انواع توابع منطقی، مدارهای ترکیبی و ترتیبی را طراحی و پیاده‌سازی کرد. این آی‌سی با بهره‌گیری از فناوری CMOS دارای مصرف توان بسیار پایین، محدوده وسیع ولتاژ تغذیه و مقاومت بالا در برابر نویز است. به همین دلیل در تجهیزات الکترونیکی، سیستم‌های کنترلی، مدارات مبتنی بر میکروکنترلر و پروژه‌های آموزشی کاربرد گسترده‌ای دارد.

مشخصات

• برند: INTEGRAL
• مدل: CD4023BN
• نوع قطعه: Logic Gate
• خانواده منطقی: CD4000
• عملکرد منطقی: NAND

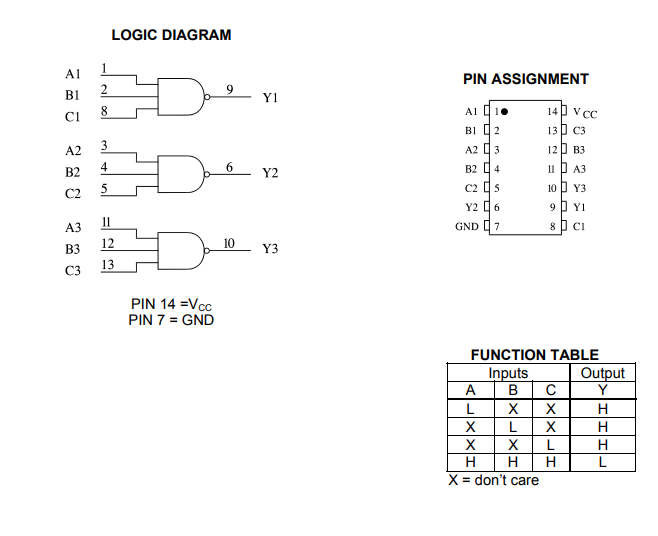

• نوع گیت: Triple 3-Input NAND
• تعداد گیت: 3
• تعداد ورودی هر گیت: 3
• تعداد خروجی هر گیت: 1
• زمان انتشار (Propagation Delay): 60ns
• جریان خروجی High: حداکثر 1.5mA-
• جریان خروجی Low: حداکثر 1.5mA
• جریان مصرفی: 15µA
• جریان بی‌باری (Quiescent Current): 20nA
• محدوده ولتاژ تغذیه: 3V تا 18V
• محدوده دمای کاری: -55°C تا +125°C
• نوع نصب: Through Hole (THT)
• پکیج: PDIP-14 (DIP-14)

کاربردهای رایج

تراشه CD4023BN برای پیاده‌سازی توابع منطقی و طراحی مدارهای دیجیتال استفاده می‌شود و به دلیل داشتن گیت‌های NAND سه ورودی، در انواع تجهیزات الکترونیکی و مدارات کنترلی کاربرد فراوانی دارد.

• طراحی مدارهای منطقی
• مدارهای ترکیبی
• مدارهای ترتیبی
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات صنعتی
• بردهای آموزشی
• تولید سیگنال منطقی
• پروژه‌های دیجیتال
• مدارهای کنترلی
