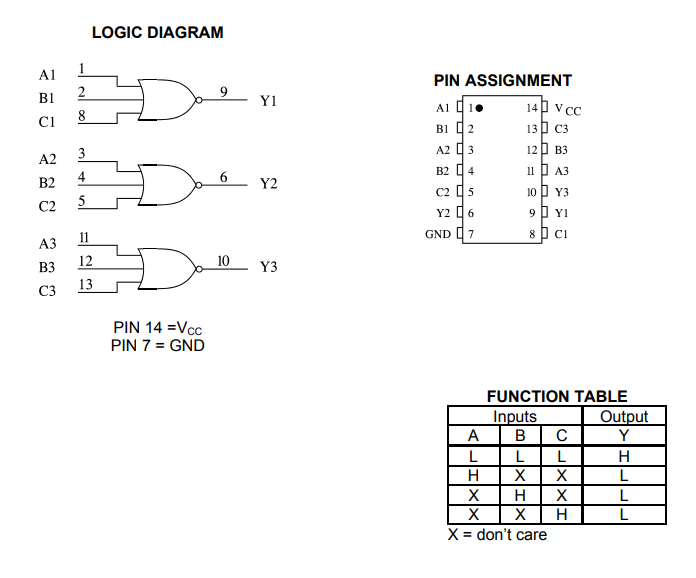

تراشه CD4025BN از خانواده CMOS سری CD4000 بوده و شامل سه گیت NOR مستقل با سه ورودی برای هر گیت است. گیت NOR یکی از گیت‌های پایه در طراحی مدارهای دیجیتال محسوب می‌شود و به کمک آن می‌توان انواع توابع منطقی، مدارهای ترکیبی و ترتیبی را پیاده‌سازی کرد.این آی‌سی با فناوری CMOS دارای مصرف توان بسیار پایین، نویزپذیری مناسب و قابلیت کار در محدوده وسیع ولتاژ تغذیه است. به همین دلیل در تجهیزات الکترونیکی، مدارات کنترلی، سیستم‌های مبتنی بر میکروکنترلر و پروژه‌های آموزشی کاربرد گسترده‌ای دارد.

مشخصات

• برند: INTEGRAL
• مدل: CD4025BN
• نوع قطعه: Logic Gate
• خانواده منطقی: CD4000
• عملکرد منطقی: NOR
• نوع گیت: Triple 3-Input NOR
• تعداد گیت: 3
• تعداد ورودی هر گیت: 3
• تعداد خروجی هر گیت: 1
• نوع ورودی: CMOS
• نوع خروجی: CMOS
• زمان انتشار (Propagation Delay): 120ns
• جریان خروجی High: حداکثر 1.5mA-
• جریان خروجی Low: حداکثر 1.5mA
• جریان مصرفی: 15µA
• جریان بی‌باری (Quiescent Current): 20nA
• توان تلفاتی: 500mW
• ولتاژ کاری: 3V تا 18V
• ولتاژ نامی مشخصات: 10V
• محدوده دمای کاری: -55°C تا +125°C
• نوع نصب: Through Hole (THT)
• پکیج: PDIP-14

کاربردهای رایج

تراشه CD4025BN برای پیاده‌سازی توابع منطقی و طراحی مدارهای دیجیتال به کار می‌رود و به دلیل داشتن سه گیت NOR سه ورودی، در انواع تجهیزات الکترونیکی و سیستم‌های کنترلی کاربرد دارد.

• طراحی مدارهای منطقی
• مدارهای ترکیبی
• مدارهای ترتیبی
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات صنعتی
• بردهای آموزشی
• تولید سیگنال منطقی
• پروژه‌های دیجیتال
• مدارهای کنترلی
