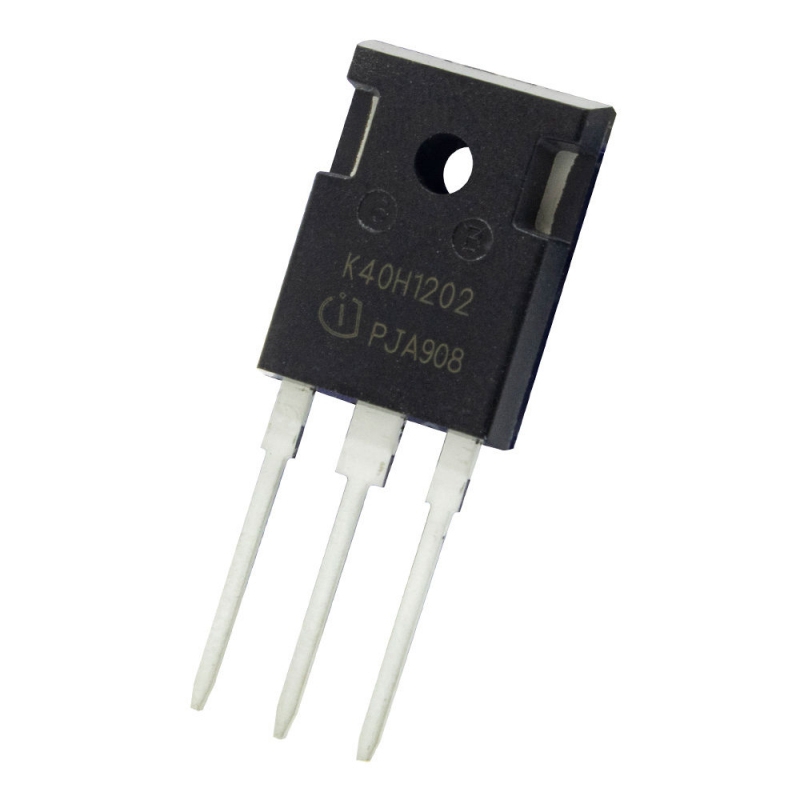

IGBT مدل IKW40N1202 یکی از ترانزیستورهای قدرت پیشرفته شرکت Infineon در سری TrenchStop نسل دوم است که برای کاربردهای سوئیچینگ توان بالا طراحی شده است. این قطعه ترکیبی از مزایای MOSFET در بخش ورودی گیت و BJT در بخش توان خروجی را ارائه می‌دهد و در نتیجه کنترل ساده با تلفات هدایت پایین را فراهم می‌کند. ساختار TrenchStop باعث کاهش تلفات سوئیچینگ و بهبود رفتار حرارتی در فرکانس‌های کاری بالا می‌شود. وجود دیود آنتی‌پارالل EmCon با بازیابی نرم نیز عملکرد مناسب در مدارهای اینورتر و بارهای القایی را تضمین می‌کند. این قطعه در پکیج TO‑247 عرضه می‌شود که امکان دفع حرارت مناسب در توان‌های بالا را فراهم کرده و برای نصب روی هیت‌سینک‌های صنعتی مناسب است. قابلیت تحمل ولتاژ 1200V، جریان کلکتور 40A و توان تلفاتی بالا باعث شده این IGBT گزینه‌ای مناسب برای درایو موتور، اینورترهای صنعتی، UPS و مبدل‌های توان در سیستم‌های انرژی باشد. همچنین ضریب دمایی مثبت در ولتاژ اشباع کلکتور-امیتر امکان موازی‌سازی چند قطعه برای افزایش توان را ساده‌تر می‌کند.

مشخصات

• مدل: IKW40N1202 / IKW40N120T2
• ولتاژ کلکتور به امیتر: 1200 V
• جریان کلکتور DC در Tc=25°C: 75 A
• جریان کلکتور DC در Tc=110°C: 40 A
• جریان پالسی کلکتور: 160 A
• ولتاژ اشباع کلکتور-امیتر VCE(sat) در Ic=40A و Tj=25°C: typ 1.75 V
• ولتاژ آستانه گیت-امیتر: 5.2 تا 6.4 V
• حداکثر ولتاژ گیت-امیتر: ±20 V
• جریان نشتی کلکتور-امیتر در VCE=1200V: حداکثر 0.4 mA در 25°C
• ظرفیت ورودی Ciss: 2360 pF
• ظرفیت خروجی Coss: 230 pF
• ظرفیت انتقال معکوس Crss: 125 pF
• بار گیت: 192 nC
• مقاومت حرارتی اتصال به کیس: 0.31 K/W
• مقاومت حرارتی اتصال به محیط: 40 K/W
• زمان تاخیر روشن شدن: typ 33 ns
• زمان افزایش: typ 28 ns
• زمان تاخیر خاموش شدن: typ 314 ns
• زمان سقوط: typ 94 ns
• انرژی روشن شدن: typ 3.2 mJ
• انرژی خاموش شدن: typ 2.05 mJ
• توان تلفاتی: 480 W
• دمای کاری پیوند: ‎-40 تا +175 °C
• پکیج: PG‑TO‑247‑3

کاربردهای رایج

این ترانزیستور برای سیستم‌های الکترونیک قدرت طراحی شده و در مدارهایی که نیاز به سوئیچینگ ولتاژ بالا و جریان قابل توجه دارند استفاده می‌شود. ترکیب تلفات هدایت پایین، دیود سریع داخلی و تحمل ولتاژ بالا باعث می‌شود در مبدل‌های صنعتی، درایوهای موتور و تجهیزات انرژی گزینه‌ای قابل اعتماد باشد.

• اینورترهای صنعتی
• درایو موتورهای AC
• منابع تغذیه سوئیچینگ توان بالا
• سیستم‌های UPS
• مبدل‌های DC به AC
• تجهیزات جوشکاری اینورتر
• کنترل توان در سیستم‌های انرژی تجدیدپذیر
• شارژرهای صنعتی توان بالا
• درایو کمپرسور و پمپ
• تجهیزات الکترونیک قدرت صنعتی
