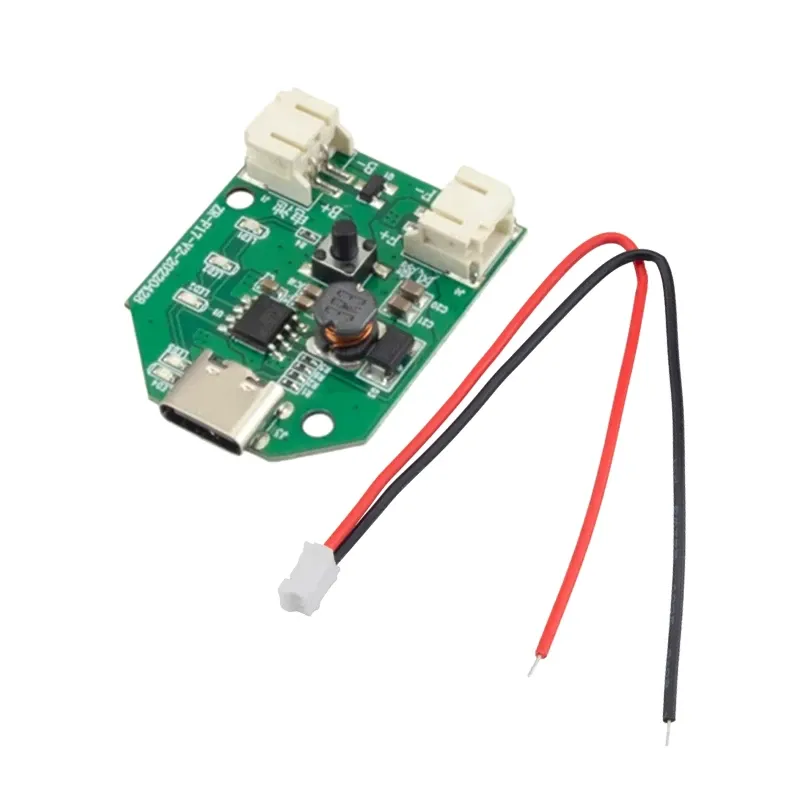

ماژول کنترل دور فن ZR-F17، مدار افزایش ولتاژ، کنترل سرعت و شارژ باتری را روی یک برد کوچک در اختیار قرار می‌دهد. مبدل افزاینده سلفی (Inductive Boost) این برد، ولتاژ باتری لیتیومی 3.7V را به سه سطح خروجی تبدیل می‌کند تا امکان انتخاب سرعت فن متناسب با نیاز فراهم شود. انتخاب مرحله سرعت از طریق کلید فشاری روی برد انجام می‌شود. نشانگر قرمز بیانگر خروجی 5V، نشانگر سبز بیانگر خروجی 7V و نشانگر آبی بیانگر خروجی 9V است. دو نشانگر دیگر نیز برای نمایش وضعیت شارژ و فعالیت مدار در نظر گرفته شده‌اند. کانکتورهای مجزای باتری و فن، همراه با ابعاد 35.6×27mm، استفاده از این برد را در ساخت و تعمیر پنکه‌های شارژی دستی و رومیزی کوچک آسان می‌کنند.

مشخصات

• مدل: ZR-F17
• نوع مدار: کنترل دور فن با مبدل افزاینده ولتاژ سلفی
• تغذیه: باتری لیتیومی تک‌سل با ولتاژ نامی 3.7V
• درگاه شارژ: USB Type-C
• تعداد مراحل سرعت: 3 مرحله
• ولتاژ خروجی مرحله اول: 5V
• ولتاژ خروجی مرحله دوم: 7V
• ولتاژ خروجی مرحله سوم: 9V
• جریان خروجی مرحله 9V: برابر با 600mA
• روش کنترل: کلید فشاری روی برد
• تعداد نشانگرها: 5 عدد LED
• نشانگر سرعت اول: قرمز
• نشانگر سرعت دوم: سبز
• نشانگر سرعت سوم: آبی
• نشانگر LED4: سبز، نمایش تکمیل شارژ
• نشانگر LED5: قرمز، مرتبط با شارژ و کارکرد موتور
• اتصال باتری: کانکتور 2 پین با علائم B+ و B−
• اتصال فن: کانکتور 2 پین با علائم F+ و F−
• ابعاد برد: 35.6×27mm

ویژگی ها

• تنظیم دور فن در سه مرحله با خروجی‌های 5، 7 و 9V
• تغذیه از باتری لیتیومی تک‌سل 3.7V
• مجهز به مدار افزاینده ولتاژ سلفی
• کنترل مرحله سرعت با کلید فشاری
• نمایش مرحله انتخاب‌شده با نشانگرهای رنگی
• دارای درگاه شارژ USB Type-C و نشانگر تکمیل شارژ
• کانکتورهای مجزای اتصال باتری و فن
• ابعاد کوچک و دارای سوراخ نصب

کاربردها

این ماژول برای کنترل دور فن در تجهیزات شارژی کوچک کاربرد دارد و می‌توان از آن برای ساخت یا تعمیر پنکه‌های قابل‌حمل با باتری لیتیومی تک‌سل و فن سازگار استفاده کرد.

• ساخت پنکه شارژی دستی
• تعمیر پنکه‌های شارژی سازگار
• ساخت فن رومیزی کوچک با تنظیم سرعت سه‌مرحله‌ای
• اجرای پروژه‌های تهویه قابل‌حمل با تغذیه باتری
