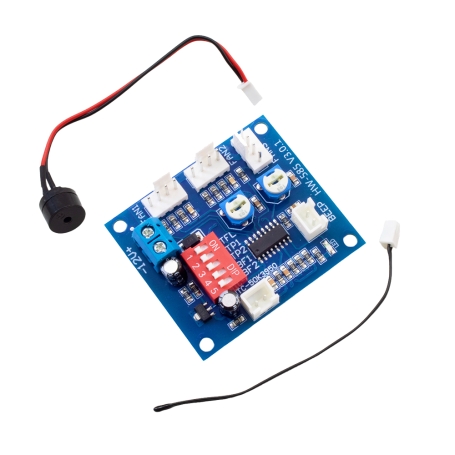

ماژول HW-585 یک کنترل‌کننده سرعت فن بر پایه تکنولوژی PWM (مدولاسیون پهنای پالس) است که برای فن‌های 12 ولت DC تا جریان حداکثر 5 آمپر طراحی شده است. این ماژول از طریق تغییر پهنای پالس، سرعت چرخش فن را متناسب با دمای محیط یا نیاز سیستم تنظیم می‌کند که موجب کاهش مصرف انرژی، کاهش نویز صوتی و افزایش طول عمر فن‌ها می‌شود. ماژول قابلیت پشتیبانی از 3 فن مستقل در دو کانال خروجی را دارد. کانال اول دارای محدوده کنترل 20٪ تا 100٪ (یا 40٪ تا 100٪ در صورت فعال بودن عملکرد TFL) و کانال دوم و سوم دارای دامنه تنظیم 10٪ تا 100٪ هستند. سنسور دمای به‌کاررفته از نوع NTC با مقدار 50k B3950 است که با دقت بالا تغییرات دما را اندازه‌گیری کرده و به ماژول امکان واکنش هوشمندانه می‌دهد. این ماژول همچنین دارای مکانیزم هشدار صوتی در صورت خرابی یا گیر کردن فن می‌باشد؛ در صورت تشخیص گیر کردن فن، ابتدا با بوق هشدار اطلاع داده و سپس فن را از مدار خارج می‌کند و پس از رفع مشکل، مجدداً آن را فعال می‌سازد. عملکرد خودکار و دقیق این ماژول، آن را برای سیستم‌های خنک‌کننده در تجهیزات الکترونیکی، کیس‌های کامپیوتر، سرورها و پروژه‌های DIY بسیار مناسب ساخته است.

مشخصات

• مدل: HW-585
• ولتاژ کاری: 12 ولت DC
• حداکثر جریان خروجی: 5 آمپر (ماکزیمم)
• تعداد خروجی فن: 3 عدد (در دو کانال)
• محدوده کنترل کانال اول: 20٪ تا 100٪ (یا 40٪ تا 100٪ با TFL فعال)
• محدوده کنترل کانال دوم و سوم: 10٪ تا 100٪
• نوع سنسور دما: NTC 50k B3950
• نوع کنترل: PWM (مدولاسیون پهنای پالس)
• نوع عملکرد: خودکار بر اساس دما + هشدار صوتی خرابی فن
• نوع کانکتور: سری XH
• ابعاد: 43*50 میلی متر

راه اندازی

روی ماژول دو پتانسیومتر و یک دیپ سوئیچ 5 تایی تعبیه شده تا شما با توجه به نیاز خود ماژول را تنظیم کنید.

توجه: سوکت فن شماره 1 قابلیت افزایش دمای تدریجی با توجه به مقدار دما را داراست تا با توجه به دمای جسمی که میباست خنک شود سرعت فن نیز بیشتر شود. اینکار باعث میشود عمر فن بالاتر رفته، در مصرف برق صرفه جویی شود و صدای آزار دهنده فن کاسته شود. سوکت های فن 2 و 3 دارای قابلیت تنظیم دستی PWM هستند و با پتانسیومتر ها سرعت آنها قابل تنظیم است.

پتانسیومتر 1: برای تنظیم PWM و سرعت فن 2 میباشد. (10% الی 100%)
پتانسیومتر 2: برای تنظیم PWM و سرعت فن 3 میباشد. (10% الی 100%)

دیپ سوئیچ :

TFL: برای تنظیم حداقل سرعت فن 1 میباشد ( سرعتی که فن در حالت عادی، قبل از رسیدن به دمای آستانه میچرخد). در صورت ON روی 40% و در صورت OFF روی 20% سرعت میچرخد. باید توجه داشته باشید که برخی از فن ها با سرعت پایین نمیتوانند شروع به کار کنند؛ درصورتی که فن شما روی 20% نمیتوتنست شروع به چرخش کند میبایست روی 40% تنظیم کنید.

TP1 و TP2 : برای تنظیم آستانه دمای فن 1 ( دمایی که وقتی به آن رسید فن شروع به افزایش سرعت میکند) و حداکثر دما فن 1 ( دمایی که وقتی به آن رسید فن با ماکزیمم سرعت خود کار کند) به کار برده میشود.

جدول تنظیم آن به صورت زیر است :

BF1 و BF2 : برای تنظیم تشخیص توقف فن 1 یا 2 یا هردو. حداقل سرعت هشدار توقف 700-800 دور در دقیقه میباشد.

جدول تنظیم آن به صورت زیر است :

کاربردهای رایج

ماژول کنترل فن HW-585 برای کاربردهایی طراحی شده که نیاز به مدیریت دقیق و هوشمند دما و تهویه دارند. با کنترل سرعت فن بر اساس دما و وضعیت فن، عملکرد بهینه و بدون صدای اضافی را فراهم می‌سازد. مناسب برای پروژه‌های شخصی، صنعتی و کاربردهایی که به خنک‌کنندگی پایدار نیاز دارند.

• سیستم‌های خنک‌کننده در تجهیزات الکترونیکی
• کنترل تهویه در کیس‌های کامپیوتر و سرورها
• پروژه‌های DIY با نیاز به کنترل دما
• سیستم‌های تهویه صنعتی کوچک
• تجهیزات صوتی و تصویری حساس به نویز فن
• کنترل دمای تابلوهای برق
• ماژول‌های خنک‌کننده در چاپگرهای سه‌بعدی
• پروژه‌های اتوماسیون خانگی یا صنعتی
• فن‌های تهویه در تجهیزات شبکه و رک‌ها
• سیستم‌های تهویه قابل‌حمل یا موبایل

اقلام همراه

• ماژول کنترلر
• بازر
• NTC

The HW-585 module is a fan speed controller based on PWM (Pulse Width Modulation) technology, designed for 12V DC fans up to a maximum current of 5A. By changing the pulse width, this module adjusts the fan rotation speed according to the ambient temperature or system needs, which reduces energy consumption, reduces noise and extends the life of the fans. The module can support 3 independent fans in two output channels. The first channel has a control range of 20% to 100% (or 40% to 100% if the TFL function is enabled) and the second and third channels have an adjustment range of 10% to 100%. The temperature sensor used is a 50k B3950 NTC type, which measures temperature changes with high accuracy and allows the module to react intelligently. This module also has an audio warning mechanism in case of fan failure or jamming; If a fan jam is detected, it first beeps and then turns the fan off and on again after the problem is resolved. The automatic and precise operation of this module makes it very suitable for cooling systems in electronic equipment, computer cases, servers and DIY projects.

Specifications

Model: HW-585
Working voltage: 12V DC
Maximum output current: 5A (maximum)
Number of fan outputs: 3 (in two channels)
Control range of the first channel: 20% to 100% (or 40% to 100% with TFL enabled)
Control range of the second and third channels: 10% to 100%
Temperature sensor type: NTC 50k B3950
Control type: PWM (pulse width modulation)
Operation type: Automatic based on temperature + fan failure sound warning
Dimensions: 43*50 mm
