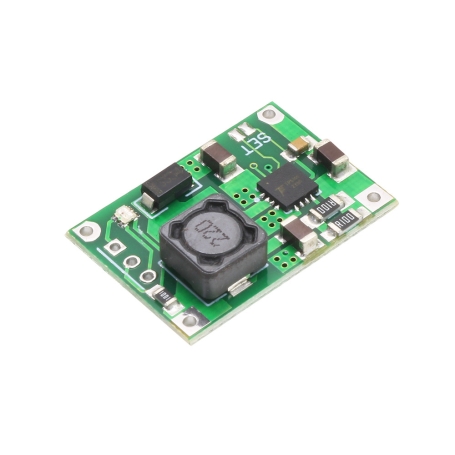

ماژول شارژر باتری لیتیوم یون تک سل و 2 سل TP5100 به همراه محافظ
zoom_out_map
chevron_left chevron_right

ماژول شارژر باتری لیتیوم یون تک سل و 2 سل TP5100 به همراه محافظ

3011015140

مناسب برای شارژ باتری های لیتیوم یون تک سل و دو سل با خروجی 2 آمپر دارای نشانگر LED جهت نمایش وضعیت باتری به همراه محافظ

4.3
(امتیاز 25 رأی‌دهنده)
popular
تعداد درصد قیمت با تخفیف
100 2% 68,992‎ تومان
500 3% 68,288‎ تومان
1000 4% 67,584‎ تومان
704,000 ریال

شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول 4.2 ولت و دو تایی 8.4 ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید). این ماژول انواع مدار های محافظ overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery را با خود دارد.ولتاژ ورودی این ماژول 5V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از  0. 1A-2A تنظیم کرد.با توجه به فرکانس 400 کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.

مشخصات

ولتاژ شارژ :  دو سلولی  8.4 ولت - تک سلولی  4.2 ولت
محافظت دما , جریان , اتصال کوتاه و ...
ولتاژ ورودی : 5 تا 15 ولت
جریان شارژ : حداکثر 2 آمپر
فرکانس مد سوئیچینگ : 400 کیلوهرتز
ابعاد :  25 * 17 * 5 میلیمتر
دارای نشانگر LED :
در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی

Introduction

TP5100 4.2v 8.4v Single Double Lithium Battery Charge Management Lion Battery Compatible 2A Charging Board is a double switch buck 8.4V, single cell 4. 2V lithium battery charge management chip. Its ultra-compact QFN16 package and simple external circuit, making TP5100 ideal for portable equipment so large current charging management applications. Meanwhile, TP5100 built-in input overcurrent, under-voltage protection, over-temperature protection, short circuit protection, battery temperature monitoring, reverse battery protection.
TP5100 has 5V-15V wide input voltage, dual battery trickle charge into pre-charge, constant current, constant voltage three-phases, pre-charge current trickle charge current through an external resistor adjustment, the maximum charge current up to 2A. TP5100 with a frequency of 400kHz switching mode makes it possible to use a smaller outer Suo device and the large current charging still maintains a smaller amount of heat.
TP51OO built-in power PMOSFET, anti-intrusion circuit, so no anti-intrusion protection and another external Schottky diode.

Specification

Input voltage: 5-15V DC power supply.
Charge status: full and unloaded blue lights, charging red.
Double 8.4v / 4.2v lithium rechargeable single .
Programmable charge current. 0. 1A-2A .
Programmable steady precharge current 10% -100%.
Wide operating voltage, maximum reach I8V.
Red and green LED charge status indicator.
Chip temperature protection, overcurrent protection, under voltage protection.
Battery temperature protection, reverse battery shutdown, short circuit protection.
Switching frequency 400Khz, usable inductance 20uH and more.
PWR_ON Power battery for switching control.
10 کالای مشابه
امتیاز شما
4.3
(امتیاز 25 رأی‌دهنده)
popular_product
  • محمد ماهان طاهرخانی | 3 روز پیش

    برای چهار تا باطری موازی یعنی
    3.7ولت
    12000میلی امپر
    این ماژول کار میکنه ؟
    محافظت از دشارژ میکنه؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 روز پیش
      محمد ماهان طاهرخانی

      سلام و احترام، این ماژول در حالت تک‌سل برای پک باتری ۳٫۷ ولت با اتصال چهار باتری موازی و ظرفیت مجموع ۱۲۰۰۰ میلی‌آمپر‌ساعت قابل استفاده است اما زمان شارژ بسیار طولانی خواهد بود، زیرا در اتصال موازی ولتاژ ثابت می‌ماند و فقط ظرفیت افزایش پیدا می‌کند، محدودیت اصلی جریان شارژ ماژول است نه ظرفیت باتری، همچنین طبق اطلاعات فنی، نسخه دارای محافظ از باتری در برابر اضافه‌شارژ، اضافه‌دشارژ و اتصال کوتاه محافظت می‌کند و محافظت دشارژ نیز انجام می‌شود.
      0
      0
      پاسخ | گزارش
  • فرهاد احمدی | 2 هفته پیش

    برای باطری لیتیوم پلیمر هم میشه از این ماژول استفاده کرد؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 2 هفته پیش
      فرهاد احمدی

      سلام و احترام، بله می‌توانید از این ماژول شارژر TP5100 برای باتری لیتیوم‌پلیمر هم استفاده کنید چون باتری‌های لیتیوم‌پلیمر و لیتیوم-یون از نظر روش شارژ CC/CV یکسان هستند و ماژول TP5100 سیستم شارژ مناسب برای هر دو نوع را فراهم می‌کند، فقط باید تعداد سل‌ها (۱ یا ۲ سل) و حداکثر جریان شارژ مناسب با ظرفیت باتری را صحیح تنظیم کنید تا به باتری آسیبی نرسد. همچنین توجه داشته باشید که TP5100 مدار محافظ کامل BMS نیست و فقط وظیفه شارژ کنترل‌شده را بر عهده دارد، پس برای ایمنی بیشتر در استفاده بلندمدت بهتر است باتری دارای BMS جداگانه باشد.
      0
      0
      پاسخ | گزارش
  • محمد حسین دلیلی | 1 ماه پیش

    با سلام زمانیکه از این ماژول به همراه ماژول محافظ شارژ استفاده میکنیم، اگر ورودی شارژر مدام به برق باشد آیا مشکلی بوجود می آید؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 1 ماه پیش
      محمد حسین دلیلی

      سلام، در این حالت اتصال دائمی ورودی شارژ به برق مشکلی ایجاد نمی‌کند چون مدار شارژ پس از پر شدن باتری به‌صورت خودکار جریان را محدود کرده و از شارژ بیش‌ازحد جلوگیری می‌کند.
      0
      0
      پاسخ | گزارش
  • مهدی موسیوند | 3 ماه پیش
    سلام
    موجود نمیشه ؟؟!!
    لطفا سریع تر موجود کنین

    دمتون گرم
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (1)
  • سعید فتوحی | 3 ماه پیش

    سلام..برای شارژ یک عدد پلیمری تک سل که محافظ روش داره باید محافظش برداشته بشه؟اگه باید بررداشته بشه ایا میشه شارژ رو به بعد از محافظ داد؟که محافظو برنداریم
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 ماه پیش
      سعید فتوحی

      سلام، اگر باتری لیتیوم‌پلیمر شما خودش مدار محافظ دارد نیازی به برداشتن آن نیست، می‌توانید ماژول TP5100 را به ورودی باتری متصل کنید تا شارژ از طریق همان محافظ انجام شود، در این حالت محافظ همچنان وظیفه حفاظت در برابر اضافه‌شارژ، اضافه‌دشارژ و اتصال کوتاه را بر عهده دارد و نیازی به حذف آن نیست، بنابراین اتصال شارژر به بعد از مدار محافظ توصیه نمی‌شود.
      0
      0
      پاسخ | گزارش
  • جواد خاکباز | 4 ماه پیش

    سلام من ماژول شارژ باتری 18650 میخواستم دو باتری شارژ کنه فقط وقتی برق شهر وصل است از برق شهر استفاده کنه و وقتی برق میره اتوماتیک سوییچ روی باتری 50 عدد میخواستم
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      جواد خاکباز

      سلام ماژول TP5100 مستقیماً با برق شهر کار نمی‌کند و نیاز به منبع تغذیه DC دارد. همچنین برای سوییچ خودکار بین باتری و منبع تغذیه، باید از مدارهای مکمل مانند سوئیچ اتوماتیک تغذیه استفاده شود. این ماژول تنها وظیفه شارژ باتری را بر عهده دارد و برای کاربرد شما نیاز به ترکیب با مدارات کمکی دارد. برای خرید در تعداد بالا با بخش فروش تماس حاصل نمایید .
      0
      0
      پاسخ | گزارش
  • mohammad khaleghnia | 4 ماه پیش

    سلام . وقتی آداپتور ۱۲ ولت به ماژول متصل میکنم .تو حالت شارژ یه صدای جز جز خفیفی از ماژول شنیده میشه .آیا ایراد داره یا طبیعیه؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      mohammad khaleghnia

      سلام ،صدای جز جز خفیف که از ماژول TP5100 هنگام شارژ شنیده می‌شود معمولاً ناشی از کارکرد سوییچینگ داخلی و القاگر (سلف) ماژول است و در جریان‌های بالاتر یا شرایط شارژ طبیعی است. این نویز صوتی به‌طور معمول ایراد محسوب نمی‌شود مگر اینکه صدا خیلی شدید، همراه با داغی بیش‌ازحد قطعات یا ناپایداری شارژ باشد. در حالت عادی وجود این صدا طبیعی است و مشکلی برای عملکرد ماژول ایجاد نمی‌کند.
      0
      0
      پاسخ | گزارش
  • سعید فتوحی | 4 ماه پیش
    سلام اگه اشتباه نکنم برای تک سل و دوسل باید یه bms مناسب هم براشون بذاریم که هم حفاظت کنه و هم خروجی شارژ ازش بگیرم..درسته مهندس جان؟
    0
    0
    پاسخ | گزارش
  • سعید فتوحی | 4 ماه پیش

    سلام.اگه اینطور که میفرمایید برای پلیمری دوسل بهتره هر کدوم از باظریها محافظ روشون باشه در صورتی که گفته بودید برای سری موازی کردن پلیمریها باید محافظ هاشون برزداشه بشه تا تداخل ایجاد نشه با محافظ خود ماژول شارژ یه توضیح میدین ممنون
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      سعید فتوحی

      سلام ، در حالت سری یا موازی‌سازی باتری‌های لیتیوم‌پلیمری، اگر روی هر سلول محافظ (PCM) نصب باشد، ممکن است تداخل ایجاد کند. در بسیاری موارد توصیه می‌شود محافظ‌های فردی برداشته شود و بجای آن از یک BMS یا محافظ ترکیبی برای کل پک استفاده گردد . این کار باعث حفظ تعادل، کاهش مقاومت و عملکرد قابل اعتمادتر می‌شود.



      0
      0
      پاسخ | گزارش
  • مهدی عبادی | 4 ماه پیش

    سلام آیا میشه از این ماژول برای باتری لیتیوم پلیمری استفاده کرد؟
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (2)
    • پشتیبانی | 4 ماه پیش
      مهدی عبادی

      سلام ،بله، این ماژول برای شارژ باتری‌های لیتیوم پلیمری نیز قابل استفاده است، چون از نظر ولتاژ شارژ (4.2V برای هر سل) با باتری‌های لیتیوم یون یکسان هستند. بنابراین برای باتری Li-Po تک سل یا دو سل، با رعایت جریان شارژ مجاز باتری، می‌توان از این ماژول استفاده کرد. فقط در صورتی که از باتری دو سل استفاده می‌کنید، بهتر است از پک‌هایی بهره بگیرید که دارای مدار بالانسر داخلی یا محافظ مناسب باشند تا تعادل بین سل‌ها حفظ شود و به باتری آسیب نرسد.
      0
      0
      پاسخ | گزارش
