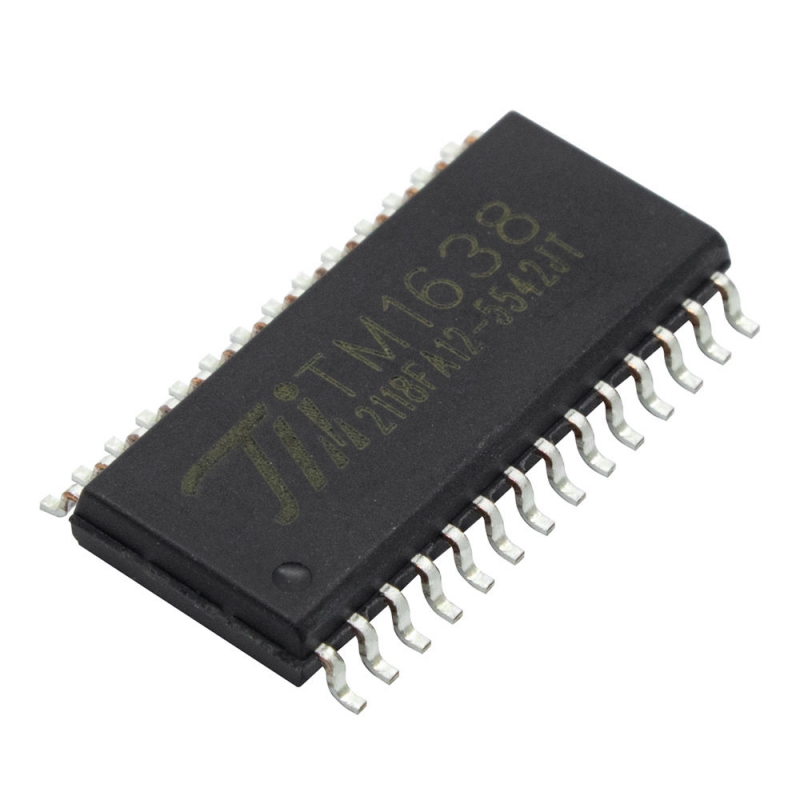

تراشه TM1638 از محصولات Titan Micro Electronics، برای کنترل نمایشگرهای LED و دریافت وضعیت کلیدها طراحی شده است. این تراشه بخش‌هایی مانند رابط دیجیتال با میکروکنترلر، حافظه نمایشگر، درایور LED و مدار اسکن کلید را در یک پکیج SOP-28 یکپارچه می‌کند.TM1638 دارای 10 خروجی Segment و 8 خروجی Grid است و می‌تواند ساختار نمایش 10 سگمنت × 8 گرید را مدیریت کند. همچنین پایه‌های SEG1/KS1 تا SEG8/KS8 علاوه بر کنترل LED در فرایند اسکن کلیدها نیز استفاده می‌شوند. مدار اسکن کلید امکان پیاده‌سازی ماتریس 8×3 را فراهم می‌کند.ارتباط با میکروکنترلر از طریق 3 خط CLK، STB و DIO انجام می‌شود و در مقایسه با کنترل مستقیم تعداد زیادی LED و کلید، تعداد پایه‌های موردنیاز میکروکنترلر را کاهش می‌دهد. مدار تنظیم روشنایی داخلی نیز 8 سطح Duty Cycle قابل انتخاب در اختیار طراح قرار می‌دهد.وجود نوسان‌ساز RC داخلی و مدار Power-On Reset از دیگر قابلیت‌های این تراشه است. TM1638 برای طراحی پنل کنترل لوازم الکترونیکی، نمایشگرهای عددی، تجهیزات اندازه‌گیری و سایر مدارهایی که به کنترل هم‌زمان LED و کلید نیاز دارند کاربرد دارد.

مشخصات فنی

• نوع: تراشه درایور LED و سون سگمنت با اسکن کلید
• مدل: TM1638
• سازنده: Titan Micro Electronics
• فناوری: CMOS
• پکیج: SOP-28
• تعداد پایه: 28
• حالت نمایش: 10 Segment × 8 Grid
• تعداد خطوط Segment: 10
• تعداد خطوط Grid: 8
• اسکن کلید: 8×3
• رابط ارتباطی: سریال 3 سیمه
• خطوط رابط سریال: CLK، STB و DIO
• تنظیم روشنایی: 8 سطح
• نوع نوسان‌ساز: RC داخلی
• مدار Power-On Reset: داخلی

ویژگی‌ها

• کنترل هم‌زمان نمایشگر LED و اسکن کلیدها
• کاهش تعداد پایه‌های موردنیاز میکروکنترلر برای طراحی پنل کاربری
• یکپارچه‌سازی درایور LED، حافظه نمایش و مدار اسکن کلید
• قابلیت کنترل نمایشگرهای چندرقمی به روش Multiplex
• امکان تنظیم روشنایی نمایشگر در 8 سطح
• استفاده از رابط سریال 3 سیمه برای تبادل اطلاعات
• عدم نیاز به کلاک خارجی به دلیل نوسان‌ساز RC داخلی
• وجود مدار Reset هنگام روشن شدن تغذیه

کاربردها

تراشه TM1638 برای طراحی رابط‌های کاربری دارای نمایشگر LED و تعدادی کلید مناسب است. ترکیب درایور نمایشگر و اسکن صفحه‌کلید در یک تراشه، آن را برای پنل‌هایی مناسب می‌کند که میکروکنترلر باید با تعداد محدودی پایه، چندین سگمنت و کلید را مدیریت کند. از این تراشه می‌توان در تجهیزات خانگی، اندازه‌گیری و انواع پنل‌های نمایش عددی استفاده کرد.

• درایو نمایشگرهای سون سگمنت
• ساخت پنل‌های نمایشگر LED
• طراحی پنل کلید و نمایشگر
• ترازوهای الکترونیکی
• کنتورهای هوشمند
• پنل کنترل لوازم خانگی
• نمایشگر تجهیزات اندازه‌گیری
• رابط کاربری تجهیزات الکترونیکی

Introduction

TM1638 is an IC dedicated to LED (light emitting diode display) drive control andequippedwith a keypad scan interface. It integrates MCU digital interface, data latch, LEDdrive, andkeypad scanning circuit. This product is reliable in quality, stable in performance andstrongininterference resistance. It is mainly used for household electrical appliances (smart water
heaters, microwave ovens, washing machines, air conditioners, electric stove), set-topboxes,electronic scale, smart meters and other digital tube or LED display devices.

Specification

Power CMOS technology
Display mode 10seg×8grid
Key-scan(8×3bit)
Gray adjust circuit(duty ratio 8 level is adjustable)
Serial connection (CLK，STB，DIO)
Oscillation type: RC oscillation(450Hz+5%)
Build-in power-on reset circui
Frequency 1 MHz
Output Current -50 mA
Input Voltage MIN -0.5 V
Input Voltage MAX +0.5 V
Minimum Operating Temperature -40 C°
Maximum Operating Temperature +80 C°
Package SOP-28
