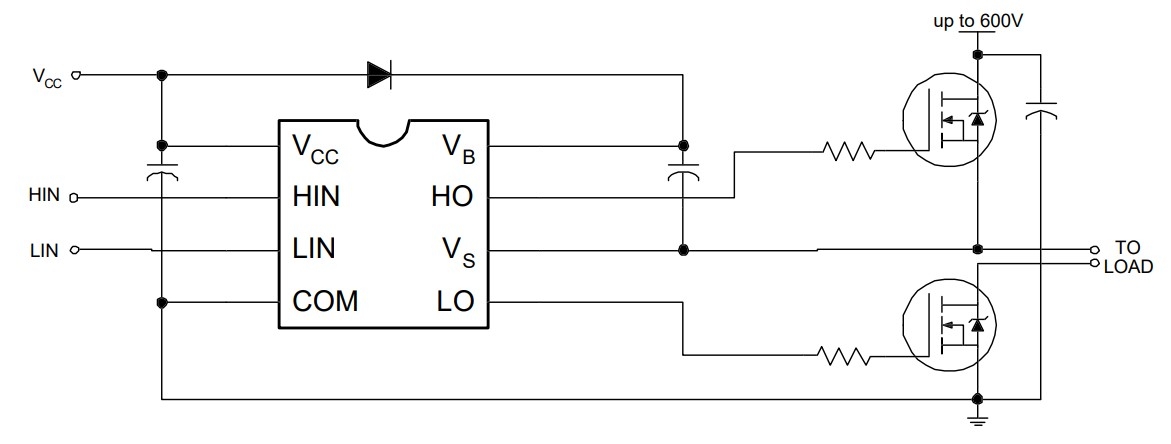

تراشه IR2101 یک درایور گیت ولتاژ بالا و سرعت بالا است که برای کنترل ترانزیستورهای قدرت در ساختار نیم‌پل طراحی شده است. این آی‌سی سیگنال‌های ورودی منطقی را دریافت کرده و با تأمین جریان مناسب برای شارژ و دشارژ گیت، عملکرد سریع‌تر و مطمئن‌تری برای MOSFET یا IGBT فراهم می‌کند. این تراشه با داشتن بخش درایور High Side شناور، امکان کنترل کلید بالایی در مدارهای نیم‌پل را با استفاده از مدار Bootstrap فراهم می‌سازد. همچنین خروجی Low Side آن برای راه‌اندازی مستقیم کلید پایین مدار استفاده می‌شود. IR2101 در پکیج SOP-8 برای طراحی مدارهای فشرده که نیاز به کنترل کلیدهای قدرت دارند، مناسب است. این آی‌سی در کاربردهایی مانند اینورتر، کنترل موتور، منابع تغذیه سوئیچینگ و مبدل‌های توان مورد استفاده قرار می‌گیرد.

مشخصات

• نوع تراشه: درایور گیت نیم‌پل (Half Bridge Gate Driver)
• مدل: IR2101
• نوع قطعه: درایور MOSFET و IGBT
• تعداد کانال خروجی: 2 کانال
• نوع خروجی: High Side و Low Side
• نوع نصب: SMD
• پکیج: SOP-8
• ولتاژ تغذیه VCC: 10 V تا 20 V
• ولتاژ بخش شناور VS: تا 500 V
• جریان خروجی پیک: 210 mA
• دمای کاری: -40°C تا +125°C

کاربردهای رایج

IR2101 در مدارهای الکترونیکی قدرت برای کنترل کلیدهای نیم‌پل استفاده می‌شود و نقش واسط بین مدار کنترل و ترانزیستورهای توان را دارد. این تراشه در سیستم‌هایی که نیاز به سوئیچینگ سریع و کنترل دقیق MOSFET یا IGBT دارند، کاربرد دارد.

• مدارهای اینورتر
• کنترل موتورهای DC و AC
• منابع تغذیه سوئیچینگ
• مبدل‌های DC-DC
• سیستم‌های UPS
• مدارهای کنترل توان نیم‌پل
