SM8013C یک کنترلر PWM آفلاین برای منابع تغذیه سوئیچینگ است که با روش کنترل جریان (Current Mode Control) عملکرد مبدل‌های Flyback را تنظیم می‌کند. این آی‌سی به‌صورت مستقیم وظیفه تولید سیگنال درایو گیت MOSFET خارجی را بر عهده دارد و برای طراحی منابع تغذیه AC/DC با توان پایین و متوسط استفاده می‌شود. این قطعه دارای قابلیت‌هایی مانند راه‌اندازی نرم (Soft Start)، محدودکننده جریان سیکل‌به‌سیکل و حالت‌های کاری PWM، PFM و Burst برای بهبود بازدهی و کاهش مصرف توان در حالت آماده‌به‌کار است. وجود مدارهای حفاظتی داخلی باعث می‌شود در شرایط خطا مانند اضافه جریان، اضافه بار یا کاهش ولتاژ تغذیه، عملکرد مدار کنترل شود.

مشخصات

• نوع محصول: کنترلر PWM منبع تغذیه سوئیچینگ
• مدل: SM8013C
• نوع کنترل: Current Mode PWM Controller
• کاربرد: Offline AC/DC Flyback Converter
• نوع پکیج: DIP-8
• نوع نصب: Through Hole
• تعداد پایه: 8
• خروجی درایو: GATE برای کنترل MOSFET خارجی
• ولتاژ تغذیه: VDD
• حالت‌های کاری: PWM Mode، PFM Mode، Burst Mode
• توان کاربردی گزارش‌شده: تا 36W
• مدار Soft Start: دارد
• حفاظت اضافه جریان: دارد
• حفاظت اضافه بار: دارد
• حفاظت اضافه ولتاژ VDD: دارد
• حفاظت افت ولتاژ VDD: دارد
• مدار Leading Edge Blanking: دارد
• مدار Slope Compensation: دارد

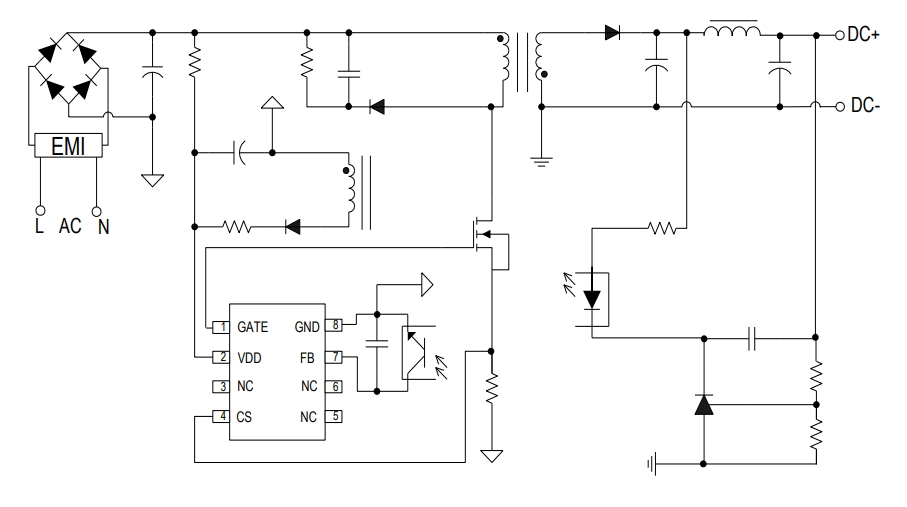

کاربردهای رایج

این آی‌سی در مدارهای تغذیه‌ای استفاده می‌شود که نیاز به تبدیل برق AC شهر به ولتاژ DC پایدار دارند. به دلیل ساختار کنترل PWM و پشتیبانی از MOSFET خارجی، در تجهیزات الکترونیکی مصرفی، آداپتورها و منابع تغذیه کم‌توان کاربرد دارد.

• آداپتورهای AC/DC
• شارژرهای تجهیزات الکترونیکی
• منابع تغذیه تجهیزات صوتی و تصویری
• منابع تغذیه پرینترها
• منابع تغذیه آماده‌به‌کار (Standby Power Supply)
• تجهیزات الکترونیکی مصرفی کم‌مصرف
