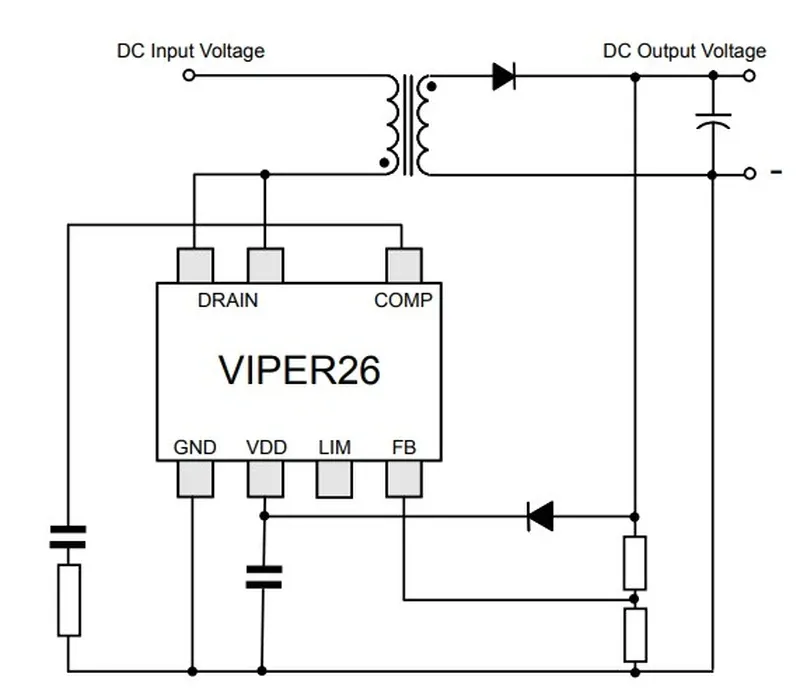

تراشه VIPER26H از خانواده VIPer Plus ، یک مبدل ولتاژ بالای یکپارچه برای طراحی و ساخت منابع تغذیه سوئیچینگ با مصرف انرژی پایین است. این تراشه با ترکیب یک ماسفت قدرت 800V و کنترلر PWM مبتنی بر جریان (Current Mode Control)، امکان پیاده‌سازی مدارهای تغذیه با تعداد کمتری از اجزای خارجی را فراهم می‌کند.وجود مدار راه‌اندازی داخلی ولتاژ بالا (HV Startup) باعث می‌شود تراشه بتواند فرایند روشن‌شدن اولیه را از طریق بخش ولتاژ بالای مدار انجام دهد. همچنین تقویت‌کننده خطای داخلی (Error Amplifier) و مدار تنظیم جریان به کنترل عملکرد منبع تغذیه کمک می‌کنند.VIPER26H از قابلیت‌هایی مانند راه‌اندازی نرم (Soft-Start)، محدودسازی جریان، خاموشی حرارتی و راه‌اندازی مجدد خودکار پس از بروز خطا برخوردار است. این ویژگی‌ها به محافظت از مدار در شرایط اضافه‌بار، اتصال کوتاه و افزایش بیش‌ازحد دما کمک می‌کنند.فرکانس سوئیچینگ این خانواده بسته به نسخه L یا H به‌ترتیب 60kHz و 115kHz است. فناوری تغییر جزئی فرکانس (Frequency Jitter) نیز برای کاهش نویز الکترومغناطیسی (EMI) در طراحی منابع تغذیه در نظر گرفته شده است.

مشخصات فنی

• نوع تراشه: کنترلر منبع تغذیه سوئیچینگ AC-DC
• خانواده: VIPer Plus
• مدل خانواده: VIPER26H
• روش کنترل: Current Mode PWM
• ماسفت قدرت داخلی: دارد
• ولتاژ شکست ماسفت داخلی: 800V
• فرکانس سوئیچینگ نسخه L: مقدار نامی 60kHz
• فرکانس سوئیچینگ نسخه H: مقدار نامی 115kHz
• محدوده فرکانس نسخه L: از 54 تا 66kHz
• محدوده فرکانس نسخه H: از 103 تا 127kHz
• حداکثر Duty Cycle: مقدار نامی 80%
• محدوده ولتاژ تغذیه VDD در حالت کار: 11.5 تا 23.5V
• ولتاژ شروع به کار VDD: مقدار نامی 13V
• ولتاژ قطع در افت تغذیه: مقدار نامی 8V
• ولتاژ مرجع فیدبک FB: مقدار نامی 3.3V
• جریان محدودسازی Drain: مقدار نامی 0.7A در شرایط تست دیتاشیت
• زمان راه‌اندازی نرم: مقدار نامی 8.5ms
• دمای آستانه خاموشی حرارتی: مقدار نامی 160°C
• هیسترزیس حفاظت حرارتی: مقدار نامی 30°C
• مصرف توان در بی‌باری با ورودی 230V AC: کمتر از 30mW در شرایط اعلام‌شده سازنده
• توپولوژی‌های قابل پشتیبانی: Flyback، Buck و Buck-Boost
• پکیج‌های خانواده: DIP-7 و SO-16 Narrow
• نوع نصب: DIP از نوع Through-Hole و SO-16 از نوع SMD
• حفاظت در برابر اضافه‌بار: دارد
• حفاظت در برابر اتصال کوتاه: دارد
• حفاظت در برابر افزایش دما: دارد
• راه‌اندازی مجدد خودکار پس از خطا: دارد

ویژگی‌ها

• یکپارچه‌سازی کنترلر PWM و ماسفت قدرت در یک تراشه
• کاهش تعداد اجزای موردنیاز در طراحی منبع تغذیه
• پشتیبانی از راه‌اندازی مستقیم بخش کنترل از ولتاژ بالای ورودی
• مصرف انرژی پایین در حالت بی‌باری و بار سبک
• قابلیت تنظیم حد جریان توسط مدار خارجی
• کاهش انتشار نویز EMI با تغییر جزئی فرکانس سوئیچینگ
• برخورداری از راه‌اندازی نرم برای کاهش تنش اولیه مدار
• حفاظت داخلی همراه با راه‌اندازی مجدد خودکار پس از رفع شرایط خطا
• امکان استفاده در مدارهای تغذیه ایزوله و غیرایزوله با طراحی مناسب

کاربردها

تراشه VIPER26 برای طراحی منابع تغذیه سوئیچینگ در تجهیزات الکترونیکی مختلف استفاده می‌شود. یکپارچگی بخش کنترل و سوئیچ قدرت، مصرف پایین در بار سبک و قابلیت‌های حفاظتی داخلی، استفاده از آن را در منابع تغذیه کم‌مصرف، مدارهای تغذیه کمکی و تجهیزات متصل به برق شهر امکان‌پذیر می‌کند.

• طراحی منابع تغذیه سوئیچینگ AC-DC
• منابع تغذیه کمکی لوازم خانگی
• مدارهای تغذیه تجهیزات اندازه‌گیری برق
• درایورهای LED با طراحی مناسب
• منابع تغذیه گیرنده‌های دیجیتال و Set-Top Box
• مدارهای تغذیه پخش‌کننده‌های DVD
• طراحی مبدل‌های Flyback
• طراحی مبدل‌های Buck و Buck-Boost
