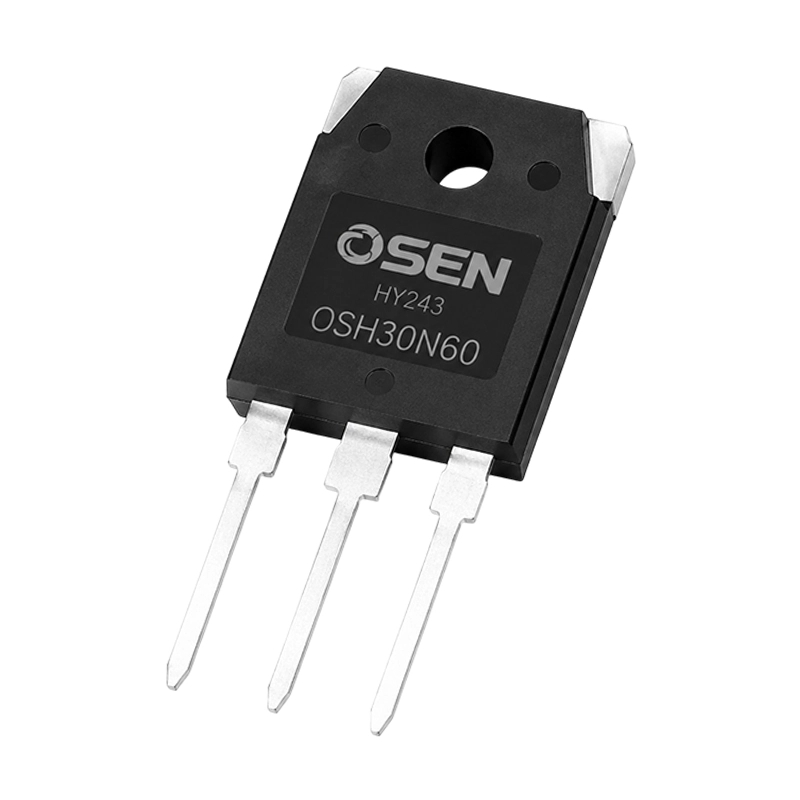

OSH30N60 یک IGBT قدرت سه پایه است که برای کنترل و قطع‌و‌وصل جریان‌های بالا در مدارهای الکترونیکی توان استفاده می‌شود. این قطعه با بهره‌گیری از ساختار IGBT، امکان کنترل جریان‌های بزرگ با تحریک گیت کم‌مصرف را فراهم می‌کند و برای مدارهایی که نیاز به تحمل ولتاژ بالا دارند مناسب است. این قطعه در پکیج TO-247 / TO-3P عرضه می‌شود و قابلیت نصب روی هیت‌سینک برای مدیریت حرارت را دارد. در طراحی مدارهای قدرت، انتخاب درایور گیت مناسب و توجه به پارامترهایی مانند سرعت سوئیچینگ و تلفات حرارتی برای عملکرد صحیح ضروری است.

 مشخصات

• نوع محصول: IGBT قدرت (N-Channel IGBT)
• مدل: OSH30N60
• سازنده: SEN
• نوع فناوری: Trench / Field Stop IGBT
• نوع پکیج: TO-247 / TO-3P
• نوع نصب: Through Hole
• تعداد پایه: 3 پایه
• ولتاژ کلکتور-امیتر (VCE): 600V
• جریان کلکتور پیوسته (IC): 30A
• ولتاژ گیت-امیتر (VGE): ±20V
• دمای اتصال (TJ): حداکثر 150°C تا 175°C
• ولتاژ اشباع کلکتور-امیتر (VCE(sat)): حدود 1.8V تا 2.5V
• ولتاژ آستانه گیت (VGE(th)): حدود 4V تا 6V
• پایه فلزی پکیج: متصل به Collector

کاربردهای رایج

این قطعه در مدارهایی استفاده می‌شود که نیاز به سوئیچینگ جریان بالا و تحمل ولتاژ چند صد ولت دارند. کاربرد آن بیشتر در تجهیزات تبدیل انرژی، کنترل موتور و سیستم‌های قدرت دیده می‌شود که در آن‌ها کاهش تلفات و کنترل دقیق کلیدزنی اهمیت دارد.

• اینورترهای توان
• دستگاه‌های جوش اینورتر
• منابع تغذیه سوئیچینگ (SMPS)
• سیستم‌های UPS
• مدارهای گرمایش القایی (Induction Heating)
• درایور موتورهای AC
• مبدل‌های DC به AC
