ماژول درایور PWM / سروو 12 بیتی 16 کاناله PCA9685 دارای ارتباط I2C
معرفی

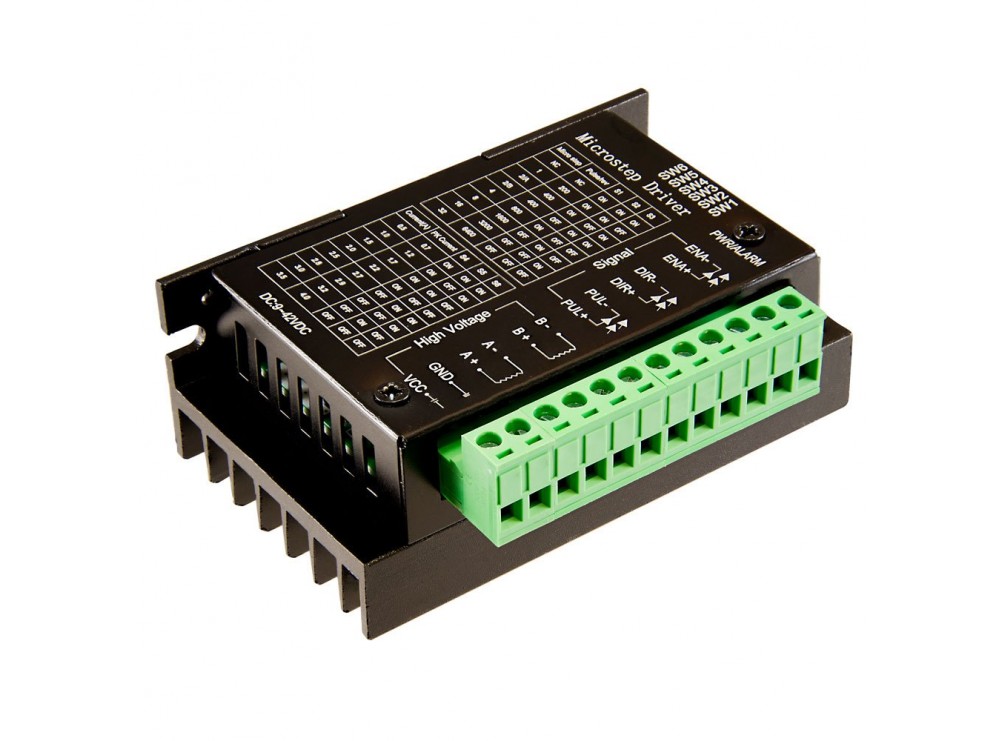

جهت راه اندازی موتورهای پله ای از این درایور استفاده می شود . این درایور مبتنی بر آیسی TB6600 متعلق به توشیبا ساخته شده است. و قابلیت راه اندازی استپ موتور ها در مد "میکرو استپ" را دارد. در درایو میکرو استپ تعیین زاویه ی هر گام مقدور می باشد.
ویژگی ها
ولتاژ تغذیه:9 تا 42 ولت DC
حداکثر جریان خروجی: 4.5 آمپر
راه اندازی موتورهای 2 فاز و 4 فاز
ایزولاسیون نوری برای ورودی های سیگنال
دارای حفاظت های حرارتی و اضافه جریان
حفاظت در برابر افت ولتاژ UVLO
کاربرد
راه اندازی استپ موتورهای 2 فاز یا 4 فاز در صنایع ، دستگاه های CNC و ...
Introduction
PWM chopper-type bipolar stepping motor driver IC
TB6600HQ / HG is a single-chip bipolar sinusoidal PWM chopper stepper motor micro-step driver.
Can control the two-phase stepper motor forward and reverse rotation,
Phase with a 1-2, W1 -2 phase 2W1 -2 phase, 4W1 -2 phase excitation mode.
Just a clock signal can drive two-phase bipolar stepper motor to achieve low vibration, high efficiency work.
Specification
• Single-chip bipolar sinusoidal micro-step into the motor drive
• Latest BiCD 0.13 nm process
• voltage up to 50V
• On-resistance (upper + lower) = 0.4 Ω
• Forward and reverse rotation control
• 5 kinds of sub-modes are available (1/1, 1/2, 1/4, 1/8, 1/16 step)
• Output current: IOUT = 5.0A (peak within 100ms)
• Rated output: IOUT = 4.5 A
• Package: HZIP25 - 1.00F
• input pull-down resistor: 100 KΩ
• Alarm Output Pin Current: Ialert = 1mA
• Output monitor pin (MO): Imo = 1mA
• with reset and enable pins
• With standby function.
• break the traditional single-supply
• Built-in thermal protection (TSD) circuit
• Built-in voltage protection (UVLO) circuit
• Built-in over-current detection (ISD), the circuit
آیا برای استپ موتور 4.5 ولتی مناسب هست؟
سلام بله، این درایور برای استپ موتوری که 4.5 ولت هست مناسب میباشد، به شرطی که جریان موتور بیشتر از 4.5 آمپر نباشد. ولتاژ مهم نیست، مهم جریان است و درایور با کنترل جریان، از موتور محافظت میکند.
