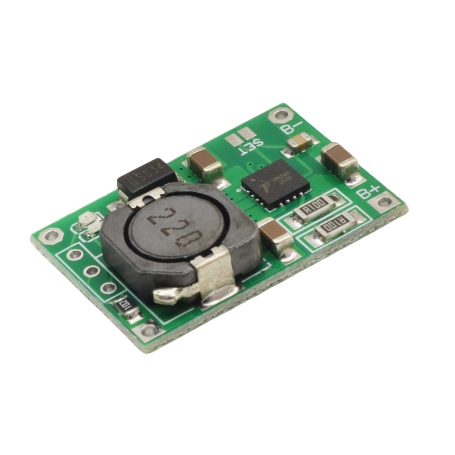

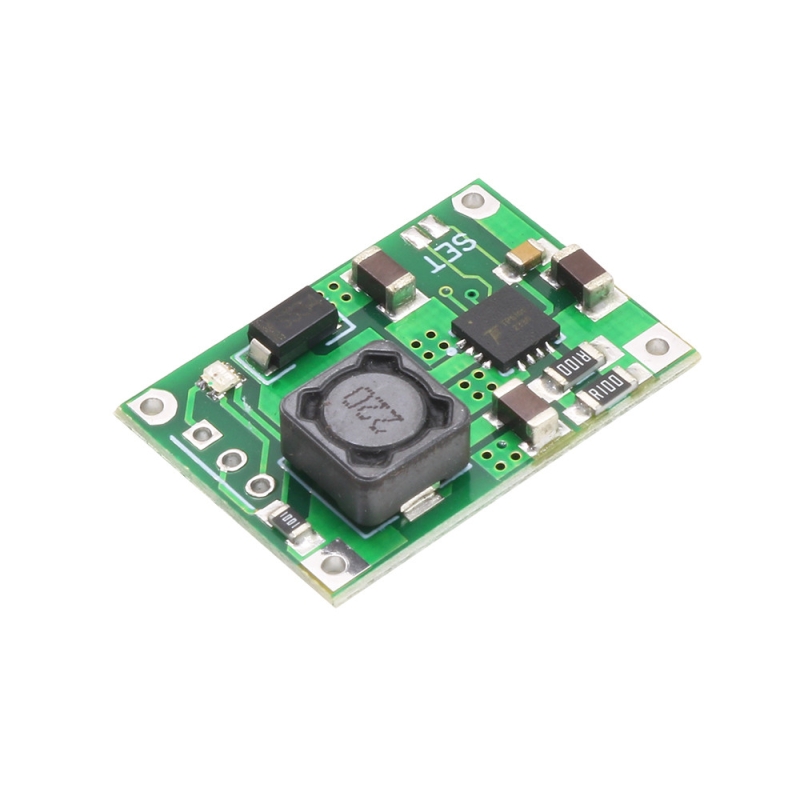

شارژر باتری لیتیوم یون تک سل و دو سل TP5100 مخصوص شارژ باتری های لیتیومی تک سلول 4.2 ولت و دو تایی 8.4 ولت می باشد( برای تعیین تک سل و یا دو سل بودن کافی است جامپر SET روی برد را لحیم نمایید). این ماژول انواع مدار های محافظ overcurrent, undervoltage , over temperature , short circuit protection, battery temperature monitoring, reverse battery را با خود دارد.ولتاژ ورودی این ماژول 5V-15V بوده و با استفاده از یک مقاومت می توان جریان شارژ را از  0. 1A-2A تنظیم کرد.با توجه به فرکانس 400 کیلو هرتز سوییچینگ این ای سی ،میزان دمای اتلافی در این ماژول هنگام شارژ شدن پایین می باشد.

مشخصات

ولتاژ شارژ :  دو سلولی  8.4 ولت - تک سلولی  4.2 ولت
محافظت دما , جریان , اتصال کوتاه و ...
ولتاژ ورودی : 5 تا 15 ولت
جریان شارژ : حداکثر 2 آمپر
فرکانس مد سوئیچینگ : 400 کیلوهرتز
ابعاد :  25 * 17 * 5 میلیمتر
دارای نشانگر LED :
در حال شارژ : قرمز / شارژ کامل و یا بدون بار : آبی

Introduction

TP5100 4.2v 8.4v Single Double Lithium Battery Charge Management Lion Battery Compatible 2A Charging Board is a double switch buck 8.4V, single cell 4. 2V lithium battery charge management chip. Its ultra-compact QFN16 package and simple external circuit, making TP5100 ideal for portable equipment so large current charging management applications. Meanwhile, TP5100 built-in input overcurrent, under-voltage protection, over-temperature protection, short circuit protection, battery temperature monitoring, reverse battery protection.
TP5100 has 5V-15V wide input voltage, dual battery trickle charge into pre-charge, constant current, constant voltage three-phases, pre-charge current trickle charge current through an external resistor adjustment, the maximum charge current up to 2A. TP5100 with a frequency of 400kHz switching mode makes it possible to use a smaller outer Suo device and the large current charging still maintains a smaller amount of heat.
TP51OO built-in power PMOSFET, anti-intrusion circuit, so no anti-intrusion protection and another external Schottky diode.

Specification

Input voltage: 5-15V DC power supply.
Charge status: full and unloaded blue lights, charging red.
Double 8.4v / 4.2v lithium rechargeable single .
Programmable charge current. 0. 1A-2A .
Programmable steady precharge current 10% -100%.
Wide operating voltage, maximum reach I8V.
Red and green LED charge status indicator.
Chip temperature protection, overcurrent protection, under voltage protection.
Battery temperature protection, reverse battery shutdown, short circuit protection.
Switching frequency 400Khz, usable inductance 20uH and more.
PWR_ON Power battery for switching control.
