تراشه CD4051B یک سوئیچ آنالوگ CMOS با 8 کانال قابل انتخاب است که می‌تواند به‌صورت مالتی‌پلکسر یا دمالتی‌پلکسر مورد استفاده قرار گیرد. سه ورودی انتخاب A، B و C مشخص می‌کنند کدام‌یک از کانال‌های X0 تا X7 به پایه مشترک COM متصل شود.سوئیچ‌های داخلی این تراشه دوطرفه (Bidirectional) هستند؛ بنابراین سیگنال می‌تواند در هر دو جهت بین پایه مشترک و کانال انتخاب‌شده عبور کند. این ویژگی CD4051B را برای انتخاب ورودی سنسورها، توسعه تعداد ورودی‌های آنالوگ میکروکنترلر، مسیریابی سیگنال و سیستم‌های جمع‌آوری داده مناسب می‌کند.پایه INH امکان غیرفعال کردن تمام کانال‌ها را فراهم می‌کند. همچنین تراشه از تغذیه تکی و دوگانه پشتیبانی می‌کند و در صورت استفاده از تغذیه دوگانه، امکان سوئیچ سیگنال‌هایی با دامنه مثبت و منفی وجود دارد.

مشخصات فنی

• نوع: تراشه مالتی‌پلکسر و دمالتی‌پلکسر آنالوگ
• مدل: CD4051B
• فناوری: CMOS
• ساختار: 8:1
• تعداد کانال: 8
• تعداد ورودی انتخاب کانال: 3
• نوع سوئیچ: Bidirectional
• نوع تغذیه: Single Supply / Dual Supply
• محدوده تغذیه تکی: 5V تا 18V
• حداکثر تغذیه دوگانه: ±9V
• حداکثر مقاومت روشن: 240Ω
• پهنای باند: 20MHz
• حداکثر زمان روشن شدن: 720ns
• حداکثر زمان خاموش شدن: 450ns
• تأخیر انتشار: 60ns
• حداکثر جریان تغذیه: 100µA

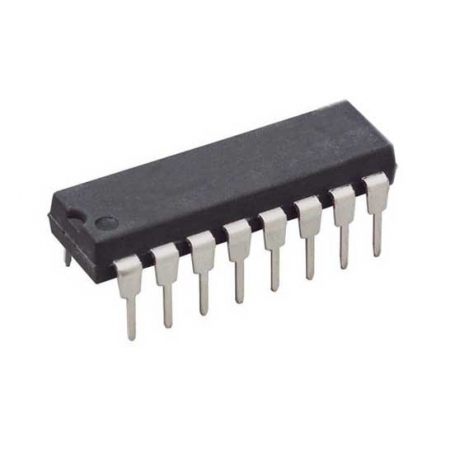

• پکیج: PDIP-16
• تعداد پایه: 16
• نوع نصب: Through Hole

ویژگی‌ها

• انتخاب یکی از 8 کانال با تنها 3 خط کنترلی
• قابل استفاده به‌صورت مالتی‌پلکسر و دمالتی‌پلکسر
• عبور دوطرفه سیگنال از سوئیچ‌های داخلی
• مناسب برای سیگنال‌های آنالوگ و دیجیتال در محدوده مجاز تراشه
• امکان استفاده با تغذیه تکی یا دوگانه
• دارای ورودی Inhibit برای قطع هم‌زمان تمام کانال‌ها
• مناسب برای افزایش تعداد ورودی‌های قابل انتخاب در مدار
• پکیج DIP مناسب برای نمونه‌سازی و مونتاژ دستی

کاربردها

تراشه CD4051B برای انتخاب و مسیریابی چند سیگنال از طریق یک مسیر مشترک کاربرد دارد. در پروژه‌های میکروکنترلری می‌توان چند خروجی سنسور را به کانال‌های آن متصل کرد و با 3 پایه دیجیتال، سیگنال موردنظر را برای یک ورودی ADC انتخاب کرد. عملکرد دوطرفه نیز امکان استفاده از تراشه در انواع مدارهای سوئیچینگ و مسیریابی سیگنال را فراهم می‌کند.

• افزایش تعداد ورودی‌های آنالوگ میکروکنترلر
• انتخاب خروجی چند سنسور
• سیستم‌های جمع‌آوری داده
• مسیریابی سیگنال‌های آنالوگ
• انتخاب سیگنال ورودی ADC
• سوئیچینگ سیگنال‌های دیجیتال
• تجهیزات اندازه‌گیری
• مدارهای کنترلی و آزمایشگاهی
