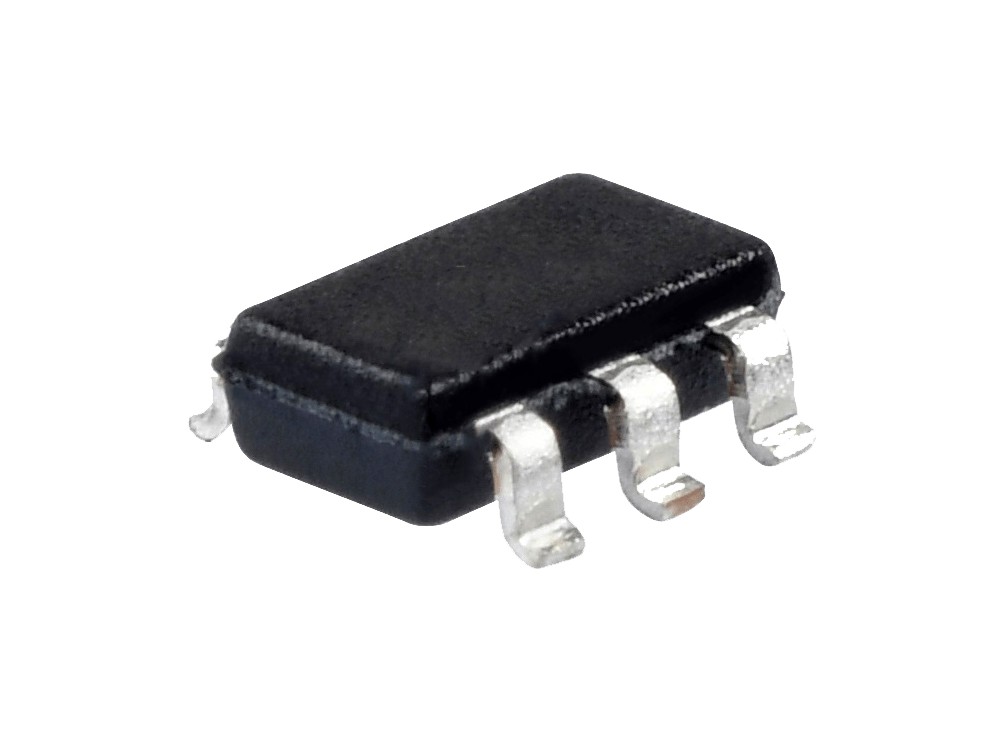

تراشه AP3031 یک مبدل افزاینده DC-DC مبتنی بر سلف است که بهطور خاص برای راهاندازی آرایههای LED طراحی شده است. این آیسی با استفاده از تکنولوژی کنترل PWM با فرکانس ثابت 1MHz، امکان استفاده از قطعات خارجی با ابعاد بسیار کوچک را فراهم میکند. ولتاژ فیدبک پایین 200mV به دقت بالا در تنظیم جریان LED کمک میکند. از دیگر ویژگیهای برجسته این تراشه میتوان به محافظت در برابر ولتاژ خروجی بیشازحد، راهاندازی نرم (Soft Start)، محدودسازی جریان در هر سیکل و محافظ حرارتی اشاره کرد. قابلیت خاموشی و مد آمادهبهکار باعث میشود این تراشه برای کاربردهای Dimming با فرکانس بالا مناسب باشد. AP3031 در پکیج SOT-23-6 عرضه میشود که برای مدارهای فشرده ایدهآل است.
مشخصات
- نوع پکیج: SOT-23-6
- ولتاژ ورودی: بین 2.7 تا 16 ولت
- جریان سوئیچینگ: حداکثر 1.4 آمپر (محدودشده در هر سیکل)
- ولتاژ فیدبک: 200 میلیولت
- فرکانس سوئیچینگ: 1MHz
- بازده تبدیل: تا 92٪ (برای ورودی 9V و جریان 260mA)
- جریان مصرفی در حالت بیباری: حداکثر 5mA
- جریان مصرفی در حالت خاموشی: حداکثر 80μA
- حفاظت در برابر ولتاژ خروجی بیشازحد: حدود 17.5V
- دمای کاری: بین 40- تا 85+ درجه سانتیگراد
- مقاومت حرارتی محیط به پیوند: 265°C/W
کاربردهای رایج
این تراشه بهطور گستردهای در سیستمهای نورپردازی LED، بهویژه نور پسزمینهی نمایشگرهای LCD با اندازهی 7 تا 10 اینچ استفاده میشود. همچنین در تجهیزات پرتابل مانند فریمهای دیجیتال عکس، گیرندههای GPS و DVDهای پرتابل نیز کاربرد دارد.
- استفاده در نمایشگرهای LCD از 7 تا 10 اینچ
- نور پسزمینهی LED در فریمهای عکس دیجیتال
- درایور LED در دستگاههای قابلحمل مانند GPS
- کاربرد در شارژرهای پرتابل بهعنوان بوستر ولتاژ
- استفاده در گیرندههای قابلحمل تلویزیونی و تصویری
- قابلاستفاده در مدارات نیازمند dimming با فرکانس بالا
- درایور آرایههای LED چندتایی (مثل 3×13 LED)
- محافظ LED در شرایط قطع مدار یا باز ماندن
- مدارات با محدودیت فضا بهدلیل ابعاد کوچک پکیج
Specification
Product Category: LED Lighting Drivers
Input Voltage: 2.7 V to 16 V
Operating Frequency:1 MHz
Supply Current - Max: 5 mA
Output Current: 1.4 A
Minimum Operating Temperature: - 40 C
Maximum Operating Temperature: + 85 C
Mounting Style: SMD/SMT
Package/Case: SOT-23-6
Number of Outputs: 1 Output
Output Type: Current Mode
Packaging: Reel
Series: AP3031
Topology: Boost
-
Mohammad abbasi | 7ماه قبل سلام در قسمت تغذیه ال ان بی رسیور یک رگولاتور هست که کاملا سوخته وظیفش تولد ولتاژ 18 ولت هست از تغذیه ۱۲ ولت میتونه این ای سی باشه ؟ تعداد پایه ها همینه
-
سید جابر جباری | بیش از 2 سال قبل لطفا این قطعه ها رو هم بیارین به شدت مصرفی هست
STI3470 S47 SOT23-6
STI3408B S10B SOT23-5
S8036 SOP8 original -
سید اکبر میریعقوبی | بیش از 2 سال قبل سلام. کد روی قطعه دقیقا چیه؟-
ادمین | بیش از 2 سال قبل سلام ، GEC می باشد
-
-
سینا جهانآرای | بیش از 4 سال قبل لطفاً U2008B رو هم موجود کنید.-
ادمین | بیش از 4 سال قبل سلام، پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.
-
-
فرزاد محمدی | بیش از 4 سال قبل سلام، این مدل 3031 هست، ایا مدل 3130 هم اصلا وجود خارجی داره؟-
ادمین | بیش از 4 سال قبل سلام، موجودی این کالا مدل 3031 است و در مورد 3130 اطلاعاتی در دست نیست.
-
