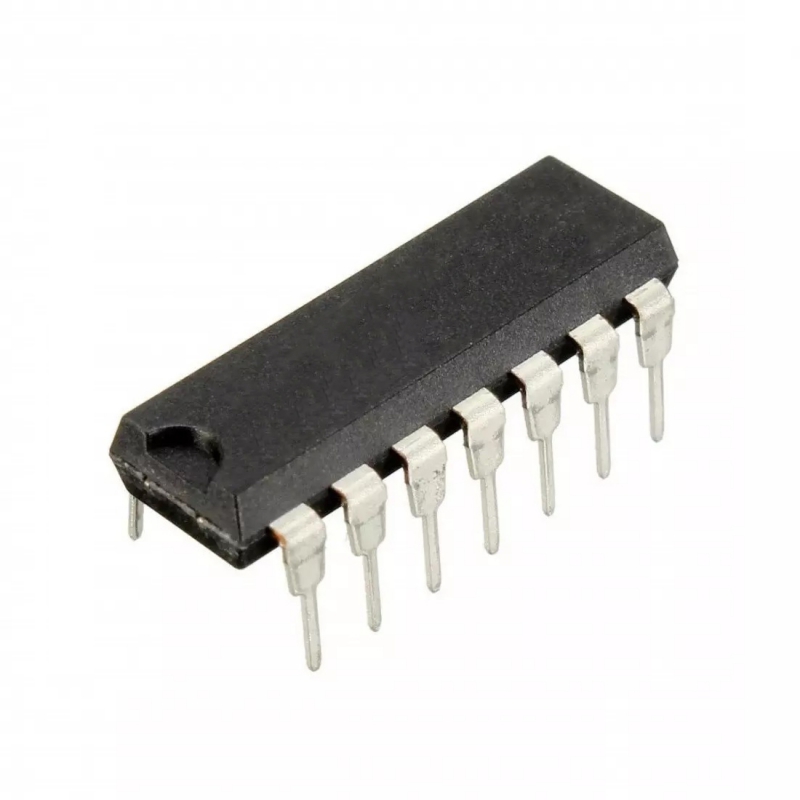

SN76604N یک تراشه تخصصی برای کنترل سروو است که Texas Instruments آن را با عنوان Bidirectional Servo-Amp Pulse Width Detector معرفی کرده است. این تراشه برای دریافت سیگنال پالسی، تشخیص پهنای پالس و ایجاد فرمان دوطرفه جهت کنترل موتور طراحی شده و در نتیجه نباید آن را با تقویت‌کننده عملیاتی عمومی یا Op-Amp معمولی اشتباه گرفت. در ساختار SN76604N امکان تنظیم پهنای پالس مرجع از طریق اجزای زمان‌بندی خارجی وجود دارد. مدار Dead Band نیز امکان ایجاد محدوده‌ای در اطراف نقطه تعادل را فراهم می‌کند تا از تغییر جهت مکرر و حرکت ناپایدار موتور در نزدیکی موقعیت مطلوب جلوگیری شود. بخش Pulse Stretcher نیز برای شکل‌دهی و افزایش مدت فرمان تحریک خروجی در ساختار کنترل سروو در نظر گرفته شده است. وجود طبقه خروجی دوطرفه، امکان استفاده با منبع تغذیه تکی و قابلیت افزودن ترانزیستورهای خارجی برای کاربردهای نیازمند جریان بیشتر، SN76604N را برای طراحی، تعمیر و بازسازی مدارهای سروو و تجهیزات کنترلی مبتنی بر پهنای پالس کاربردی می‌کند. این مدل در پکیج 14 پایه Through-Hole عرضه شده و برای نصب روی بردهای دارای جایگاه DIP مناسب است.

مشخصات

• نوع: تراشه کنترل سروو دوطرفه و آشکارساز پهنای پالس
• مدل: SN76604N
• سازنده: Texas Instruments
• عملکرد: Bidirectional Servo-Amp Pulse Width Detector
• نوع تغذیه: Single Supply
• پکیج: DIP-14
• نوع نصب: Through-Hole
• تعداد پایه: 14
• جریان قابل تحویل به بار: تا حدود 400mA
• ولتاژ تغذیه در شرایط مشخصات الکتریکی دیتاشیت: 4.8V
• ولتاژ خروجی تفاضلی Full-On با بار 10Ω: حداقل 2.8V و مقدار Typical برابر 3.5V
• جریان ورودی در شرایط تست دیتاشیت: Typical برابر 0.17mA و حداکثر 0.3mA
• Dead Band: قابل تنظیم با اجزای خارجی
• مدار افزایش پهنای پالس: Pulse Stretcher
• قابلیت کنترل: دوطرفه

کاربردهای رایج

SN76604N برای مدارهایی طراحی شده است که موقعیت یا جهت حرکت موتور را بر اساس پهنای پالس کنترل می‌کنند. ساختار یکپارچه تشخیص پهنای پالس و کنترل دوطرفه، استفاده از آن را در سروومکانیزم‌ها و تجهیزات کنترلی مبتنی بر موتور DC امکان‌پذیر می‌کند. این تراشه همچنین برای تعمیر تجهیزات قدیمی که از SN76604N استفاده می‌کنند گزینه مناسبی است.

• مدارهای کنترل سروو
• کنترل دوطرفه موتور DC
• ربات‌ها و مکانیزم‌های متحرک
• مدل‌های هواپیمای کنترلی
• ماشین‌ها و مدل‌های کنترلی
• سیستم‌های کنترل دوربین
• مدارهای کنترل جریان و مکانیزم‌های تنظیم موقعیت
• تجهیزات کنترلی چندکاناله مبتنی بر Time Division Multiplexing
