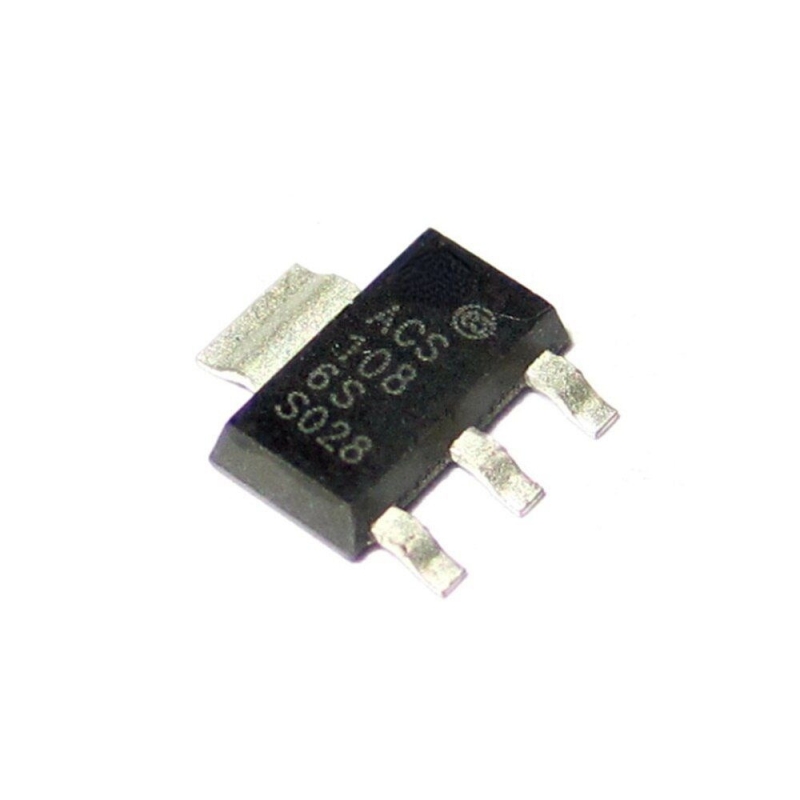

ACS108-6S یک سوئیچ AC هوشمند و مقاوم از خانواده ACS است که برای کنترل مستقیم بارهای AC با توان کم تا متوسط طراحی شده است. این تراشه از فناوری Crowbar Overvoltage Protection استفاده می‌کند که به‌صورت خودکار اضافه‌ولتاژهای ناشی از بارهای القایی، نویز خط AC یا نوسانات شدید شبکه را محدود و جذب می‌کند.ساختار داخلی شامل درایور گیت سطح‌بالا، سوئیچ AC با قابلیت تحمل 600V و بخش محافظت از اضافه‌ ولتاژ است. این قطعه امکان اتصال مستقیم به میکروکنترلر را دارد و برای بارهای القایی مانند پمپ، شیر برقی، فن، رله، قفل برقی و میکرو‌موتور مناسب است.به دلیل ایمنی بالا، dV/dt بسیار زیاد و حذف نیاز به اسنابر یا واریستور در اکثر کاربردها، ACS108-6S گزینه‌ای عالی برای طراحی‌های صنعتی، لوازم خانگی و کنترلرهای AC کم‌حجم است. پکیج TO-92 نیز نصب ساده، خنک‌سازی قابل مدیریت و هزینه پایین را فراهم می‌کند.

مشخصات

• جریان RMS قابل تحمل (IT(RMS)): مقدار 0.8A در Tlead=75°C (TO-92)
• ولتاژ بلاکینگ (VDRM / VRRM): مقدار 600V
• جریان تحریک گیت (IGT): مقدار max برابر 10mA (کوادرات II و III)
• ولتاژ تحریک گیت (VGT): مقدار max برابر 1V
• جریان نگهداری (IH): مقدار max برابر 25mA
• جریان لچینگ (IL): مقدار max برابر 30mA
• حداکثر dV/dt استاتیک: مقدار min برابر 500V/µs
• پیک جریان غیرتکراری (ITSM): مقدار 7.6A در 60Hz و 7.3A در 50 Hz
• حداکثر ولتاژ تحمل ضربه (VPP): مقدار 2kV مطابق IEC 61000-4-5
• ولتاژ کلمپ (VCL): مقدار min برابر 650V در ICL=0.1 mA
• زمان‌های سوئیچ:
  • • t_on در حد چند میکروثانیه
    • رفتار خاموشی کنترل‌شده در بارهای القایی سبک
• توان اتلاف: حدود 150°C/W (Rth j-a) در مدل TO-92
• دمای کاری: از ‎−30 °C تا ‎+125 °C
• نوع پکیج: TO-92

کاربردهای رایج

این قطعه برای کنترل بارهای AC کوچک و القایی در کاربردهایی که نیاز به ایزولاسیون ساده، ایمنی بالا، نویز کم و تحمل ولتاژ شدید دارند بسیار مناسب است. در طراحی لوازم خانگی، سیستم‌های اتوماسیون، کنترل بارهای کم‌جریان و جایگزین ترایاک در مدارهای حساس استفاده می‌شود.

• کنترل پمپ، فن، شیر برقی و میکرو‌موتورهای AC
• راه‌اندازی رله و سلونوئیدهای کوچک
• کنترل در لوازم خانگی (قهوه‌ساز، ماشین لباسشویی، ظرفشویی)
• سیستم‌های اتوماسیون و قفل‌های برقی
• جایگزین کم‌هزینه برای ترایاک در کاربردهای با نویز زیاد
• کنترل بارهای القایی با خاموشی امن
• مدارات AC کم‌جریان در ابزار صنعتی
• تجهیزات با نیاز به تحمل Surge تا 2 kV

Specifications

• RMS current withstand (IT(RMS)): 0.8A at Tlead=75°C (TO-92)
• Blocking voltage (VDRM / VRRM): 600V
• Gate drive current (IGT): max 10mA (quadrature II and III)
• Gate drive voltage (VGT): max 1V
• Holding current (IH): max 25mA
• Latching current (IL): max 30mA
• Max static dV/dt: min 500V/µs
• Non-repetitive peak current (ITSM): 7.6A at 60Hz and 7.3A at 50 Hz
• Max impulse withstand voltage (VPP): 2kV according to IEC 61000-4-5
• Clamp voltage (VCL): min 650V at ICL=0.1 mA
• Switching times:
• t_on in multiples Microseconds
• Controlled shutdown behavior at light inductive loads
• Power dissipation: Approx. 150°C/W (Rth j-a) in TO-92 model
• Operating temperature: From −30 °C to +125 °C
• Package type: TO-92
