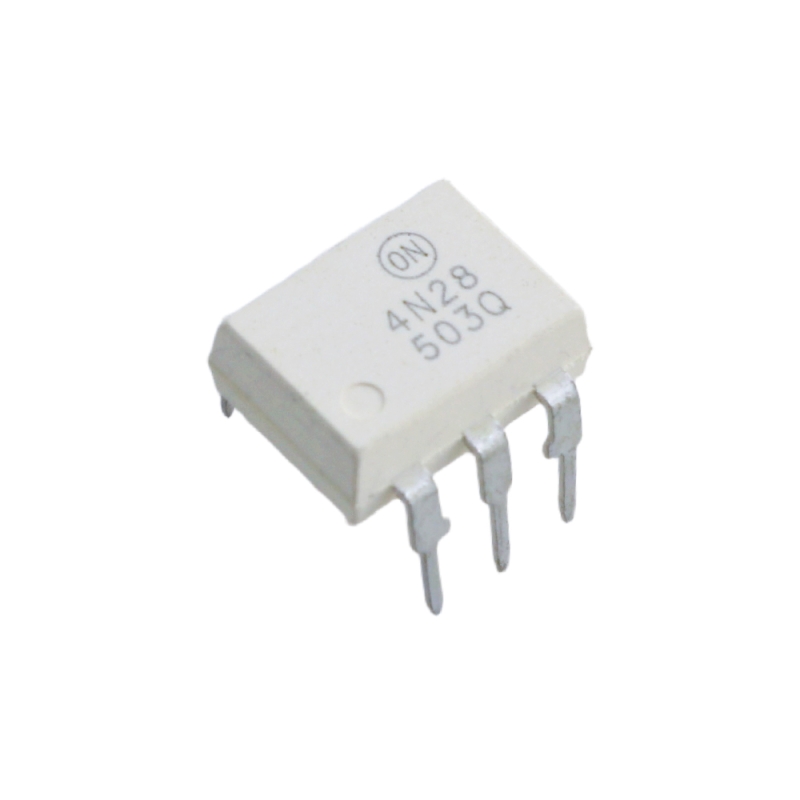

اوپتوکوپلر 4N28 یک ایزولاتور نوری استاندارد از خانواده مشهور 4N2x است که شامل یک LED مادون‌قرمز و فتوترانزیستور NPN با اتصال پایه بیس می‌باشد. وجود پایه بیس امکان کنترل حساسیت، کاهش زمان سوئیچ و تنظیم رفتار دینامیکی فتوترانزیستور را فراهم می‌کند. این قطعه با فراهم‌کردن ایزولاسیون الکتریکی تا 5000 Vrms، حذف نویز و جلوگیری از انتقال نوسانات زمین، در مدارات حساس و صنعتی کاربردهای گسترده دارد. کارکرد پایدار، جریان ورودی کم، CTR مناسب و سرعت کلیدزنی بهتر در مقایسه با نسخه‌های بدون بیس، 4N28 را به انتخابی متداول در فیدبک پاور، تشخیص AC، ایزولاسیون میکروکنترلر و پردازش سیگنال تبدیل می‌کند. پکیج DIP-6 نیز نصب آسان، فاصله امن پایه‌ها و قابلیت اطمینان بالا را تضمین می‌کند.

مشخصات

• ولتاژ ایزولاسیون: مقدار 5000Vrms
• جریان مستقیم LED (I_F max): مقدار 60mA
• ولتاژ مستقیم LED در I_F = 10 mA: مقدار typ برابر 1.2V
• ولتاژ معکوس LED (V_R): مقدار 6V
• CTR در V_CE = 5 V و I_F = 10 mA: مقدار typ برابر 20% تا 50% (بسته به برند)
• ولتاژ کلکتور-امیتر (V_CEO): مقدار 30V
• ولتاژ کلکتور-بیس (V_CBO): مقدار 70V
• ولتاژ امیتر-کلکتور (V_ECO): مقدار 7V
• جریان کلکتور (I_C max): مقدار 50mA
• زمان rise (t_r): مقدار typ برابر 3µs
• زمان fall (t_f): مقدار typ برابر 2µs
• ظرفیت LED تا فوتوترانزیستور (C_in-out): مقدار typ برابر 0.5 pF
• نوع پکیج: DIP-6

کاربردهای رایج

این اوپتوکوپلر برای ایزولاسیون سیگنال، انتقال امن داده‌های آنالوگ/دیجیتال و حذف نویز در سیستم‌های کنترلی و قدرت به کار می‌رود. در مدارهای فیدبک، رله‌درایور، تشخیص AC، حفاظت میکروکنترلر و سیستم‌های مخابراتی صنعتی استفاده می‌شود.

• فیدبک منابع تغذیه سوئیچینگ
• ایزولاسیون ورودی میکروکنترلر
• تشخیص ولتاژ AC
• درایو رله و ترایاک
• سیستم‌های ابزار دقیق
• ایزولاسیون در محیط‌های پرنویز
• ارتباط الکترونیک قدرت و منطقی
• کنترل بارهای صنعتی
• تجهیزات مخابراتی و تلفنی
• مدارهای اندازه‌گیری ایزوله

Specifications

Isolation voltage: 5000Vrms
LED forward current (I_F max): 60mA
LED forward voltage at I_F = 10 mA: 1.2V typ
LED reverse voltage (V_R): 6V
CTR at V_CE = 5 V and I_F = 10 mA: 20% to 50% typ (depending on brand)
Collector-emitter voltage (V_CEO): 30V
Collector-base voltage (V_CBO): 70V
Emitter-collector voltage (V_ECO): 7V
Collector current (I_C max): 50mA
Rise time (t_r): 3µs typ
Fall time (t_f): 2µs typ
LED to phototransistor capacitance (C_in-out): 0.5 pF typ
Package type: DIP-6
