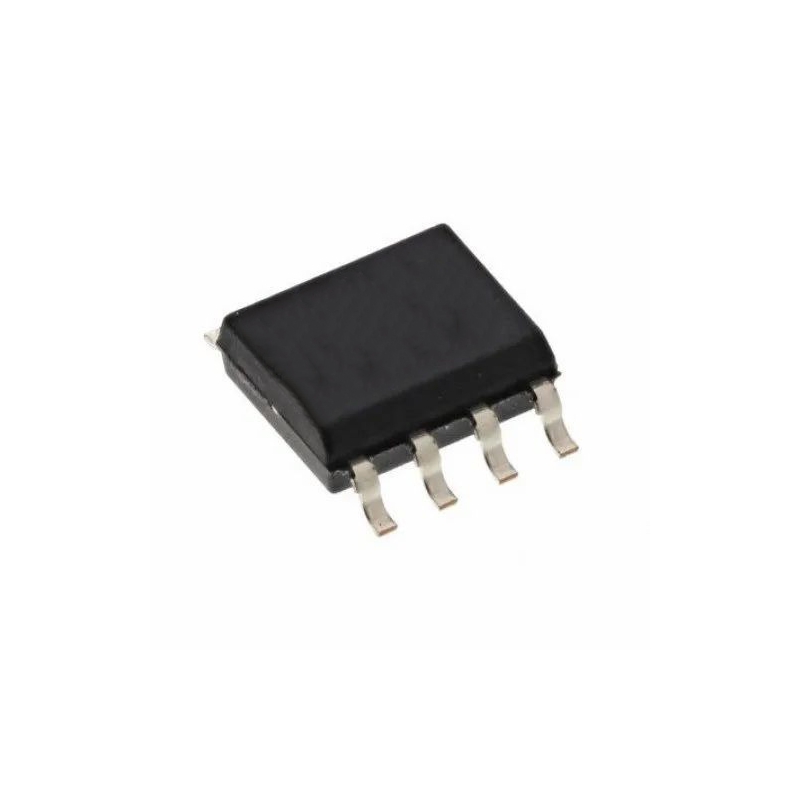

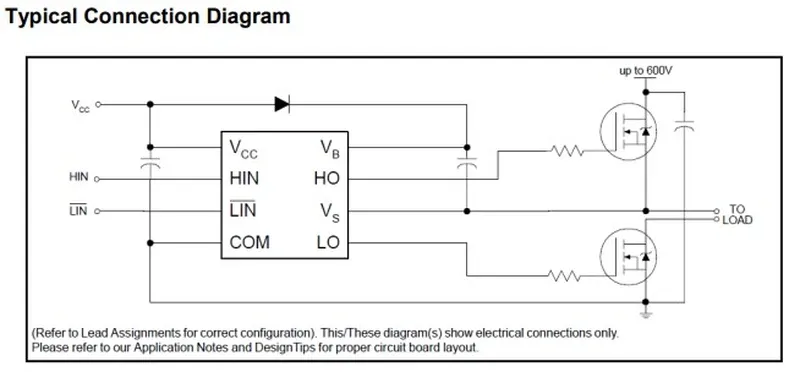

IR2103S به‌عنوان درایور گیت نیم‌پل برای کنترل هم‌زمان یک ماسفت High-Side و یک ماسفت Low-Side طراحی شده است. این آی‌سی با ساختار داخلی سطح‌بالا و پایین، امکان راه‌اندازی ماسفت N-Channel در توپولوژی‌های Half-Bridge را فراهم می‌کند. محدوده ولتاژ تغذیه 10V تا 20V باعث سازگاری با اغلب طراحی‌های صنعتی می‌شود. جریان خروجی 130mA برای شارژ و دشارژ گیت ماسفت‌های توان متوسط مناسب است و با زمان صعود 170ns و زمان نزول 90ns، سوئیچینگ قابل قبولی ارائه می‌دهد. حداکثر تأخیر انتشار 60ns و زمان‌های تأخیر روشن و خاموش به‌ترتیب 820ns و 220ns در طراحی دقیق تایمینگ اهمیت دارند. این درایور از منطق ورودی CMOS و TTL پشتیبانی می‌کند و برای کاربردهای همزمان‌سازی شده طراحی شده است. بازه دمای کاری 40- تا 125+ درجه سانتی‌گراد آن را برای محیط‌های صنعتی مناسب می‌سازد. پکیج SO-8 با نصب SMD/SMT فضای کمی اشغال کرده و برای تولید انبوه گزینه‌ای بهینه محسوب می‌شود.

مشخصات

• دسته‌بندی محصول: Gate Drivers
• نوع محصول: Half-Bridge Driver
• نوع درایور: High-Side, Low-Side
• تعداد درایور: 2 Driver
• تعداد خروجی: 2 Output
• جریان خروجی: 130 mA
• حداقل ولتاژ تغذیه: 10 V
• حداکثر ولتاژ تغذیه: 20 V
• زمان صعود: 170 ns
• زمان نزول: 90 ns
• حداکثر تأخیر انتشار: 60 ns
• حداکثر زمان تأخیر روشن شدن: 820 ns
• حداکثر زمان تأخیر خاموش شدن: 220 ns
• توان اتلافی: 625 mW
• نوع منطق ورودی: CMOS, TTL
• بازه دمای کاری: -40 C تا +125 C
• نوع نصب: SMD/SMT
• پکیج: SO-8
• حساس به رطوبت: Yes

کاربردهای رایج

این درایور گیت در مدارهای سوئیچینگ نیم‌پل که نیاز به کنترل دقیق دو ماسفت دارند استفاده می‌شود و در طراحی مبدل‌های توان، اینورترها و درایور موتور نقش کلیدی در بهبود راندمان و کنترل تایمینگ ایفا می‌کند.

• اینورترهای تک‌فاز و سه‌فاز
• مبدل‌های DC-DC نیم‌پل
• درایور موتور BLDC
• منابع تغذیه سوئیچینگ
• مدارهای UPS
• کنترلرهای موتور صنعتی
• تقویت‌کننده‌های کلاس D
• سیستم‌های انرژی خورشیدی
• مبدل‌های بوست و باک سنکرون
• درایوهای توان مبتنی بر MOSFET

Specification

• Product Category: Gate Drivers
• Product: Half-Bridge Drivers
• Type: High-Side, Low-Side
• Mounting Style: SMD/SMT
• Package/Case: SO-8
• Number of Drivers: 2 Driver
• Number of Outputs: 2 Output
• Output Current: 130 mA
• Supply Voltage - Min: 10 V
• Supply Voltage - Max: 20 V
• Rise Time: 170 ns
• Fall Time: 90 ns
• Minimum Operating Temperature: - 40 C
• Maximum Operating Temperature: + 125 C
• Packaging: Cut Tape
• Packaging: MouseReel
• Brand: Infineon Technologies
• Features: Synchronous
• Logic Type: CMOS, TTL
• Maximum Turn-Off Delay Time: 220 ns
• Maximum Turn-On Delay Time: 820 ns
• Moisture Sensitive: Yes
• Pd - Power Dissipation: 625 mW
• Product Type: Gate Drivers
• Propagation Delay - Max: 60 ns
