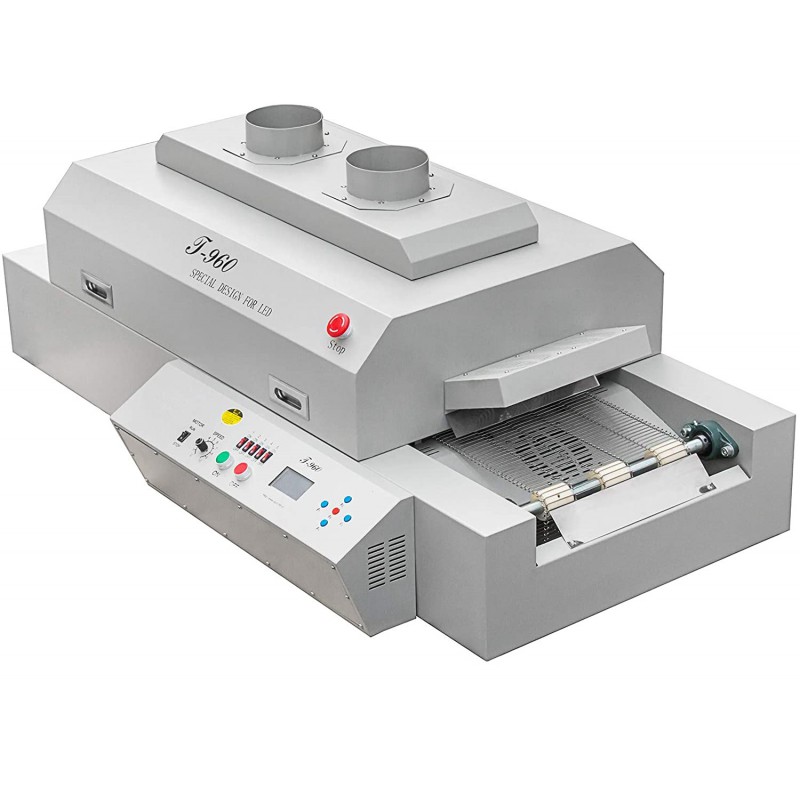

کوره هوای گرم 4500W مدل T960
کوره ریفلو T-960 با فناوری گرمایش هوای گرم و مادون قرمز، برای لحیمکاری اتوماتیک بردهای PCB، مونتاژ SMD و بردهای LED طراحی شده است. این دستگاه دارای 5 ناحیه حرارتی با کنترل PID مستقل، نوار نقاله قابل تنظیم و قابلیت برنامهریزی پروفایل دما برای فرایند لحیمکاری پیوسته است.

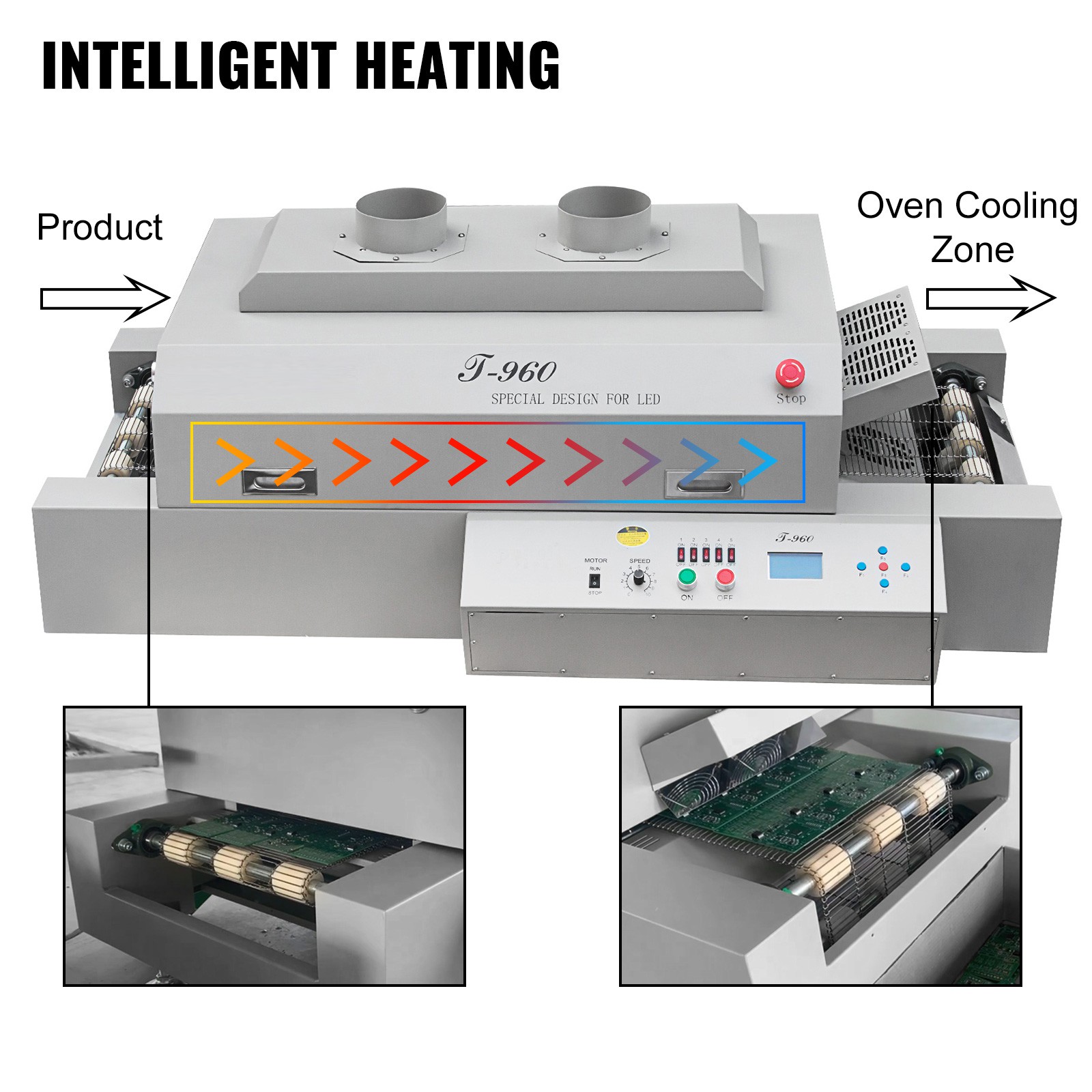

کوره ریفلو T-960 ، دستگاهی برای لحیمکاری قطعات SMD روی بردهای مدار چاپی با استفاده از فناوری ترکیبی هوای گرم (Hot Air) و گرمایش مادون قرمز (Infrared) است. این دستگاه برای خطوط مونتاژ الکترونیک، تولید بردهای LED و فرایندهای لحیمکاری پیوسته طراحی شده است.سیستم گرمایشی کوره از 5 ناحیه حرارتی شامل 3 ناحیه بالا و 2 ناحیه پایین تشکیل شده است. هر ناحیه با کنترلر PID مستقل مدیریت میشود تا توزیع حرارت در طول فرایند لحیمکاری قابل تنظیم باشد. همچنین یک ناحیه خنککننده مجزا برای کاهش دمای برد پس از لحیمکاری در نظر گرفته شده است.یکی از قابلیتهای مهم این دستگاه، امکان تعریف و ذخیره 8 پروفایل حرارتی است. اپراتور میتواند متناسب با نوع خمیر لحیم، ساختار برد و حساسیت قطعات، دمای نواحی مختلف را تنظیم کند. این قابلیت امکان استفاده از کوره را برای فرایندهای لحیمکاری با خمیرهای سربدار و بدون سرب فراهم میکند.
سیستم انتقال برد از نوار نقاله با سرعت قابل تنظیم استفاده میکند. کنترل سرعت حرکت برد در کنار تنظیم دمای نواحی، امکان مدیریت مدتزمان قرارگیری برد در مراحل پیشگرمایش، لحیمکاری و خنکسازی را فراهم میسازد.نمایشگر LCD و کلیدهای کنترلی دستگاه نیز امکان تنظیم پارامترها و مشاهده وضعیت عملکرد را بدون نیاز به اتصال رایانه فراهم میکنند.کوره T-960 برای کارگاههای مونتاژ الکترونیک و مجموعههایی که به لحیمکاری تکرارپذیر بردهای SMD در فرایند تولید نیاز دارند، کاربردی است.
مشخصات فنی
- نوع: کوره ریفلو لحیمکاری (Reflow Oven)
- مدل: T-960
- فناوری گرمایش: هوای گرم و مادون قرمز (Hot Air + Infrared)
- تعداد نواحی گرمایشی: 5 ناحیه
- نواحی گرمایشی بالا: 3 ناحیه
- نواحی گرمایشی پایین: 2 ناحیه
- تعداد نواحی خنککننده: 1 ناحیه
- طول بخش گرمایشی: 960mm
- حداکثر عرض برد PCB: 300mm
- سیستم انتقال: نوار نقاله توری و زنجیری
- جهت حرکت برد: از چپ به راست
- محدوده سرعت نوار نقاله: 0 تا 1600mm/min
- دقت کنترل سرعت نوار نقاله: ±10mm/min
- نوع کنترل سرعت: PID حلقه بسته
- سیستم کنترل دما: PID مستقل برای نواحی گرمایشی
- محدوده تنظیم دما: از دمای محیط تا 300°C
- دقت کنترل دما: ±1°C
- انحراف توزیع دما روی PCB: ±2°C
- سنسور اندازهگیری دما: ترموکوپل
- زمان پیشگرمایش اولیه: حدود 15 تا 20 دقیقه
- تعداد پروفایلهای حرارتی قابل ذخیره: 8
- تعداد بخشهای قابل تنظیم هر پروفایل: 5
- سیستم کنترل گرمایش: رله حالت جامد (SSR)
- نسبت گیربکس سیستم انتقال: 1:150
- رابط کاربری: نمایشگر LCD و کلیدهای تنظیم
- ابعاد دستگاه: 1450×630×470mm
ویژگیها
- گرمایش ترکیبی هوای گرم و مادون قرمز برای اجرای فرایند لحیمکاری ریفلو
- کنترل مستقل نواحی حرارتی برای تنظیم توزیع دما در طول مسیر حرکت برد
- امکان ذخیره و اجرای پروفایلهای حرارتی متناسب با انواع خمیر لحیم
- قابلیت استفاده در فرایندهای لحیمکاری سربدار و بدون سرب
- حرکت پیوسته بردها با نوار نقاله و سرعت قابل تنظیم
- سیستم خنککننده مجزا برای تکمیل فرایند لحیمکاری
- استفاده از ترموکوپل و کنترل PID برای پایش و تنظیم دما
- نمایشگر LCD برای مشاهده وضعیت و تنظیم پارامترهای کاری
- امکان کنترل مستقل فعال بودن نواحی گرمایشی
- قابلیت اجرای فرایند لحیمکاری بدون اتصال به رایانه
کاربردها
کوره ریفلو T-960 برای مونتاژ بردهای مدار چاپی با فناوری نصب سطحی (SMT) و لحیمکاری قطعات SMD کاربرد دارد. این دستگاه با برخورداری از سیستم انتقال پیوسته و پروفایلهای حرارتی قابل تنظیم، امکان اجرای مراحل پیشگرمایش، ذوب خمیر لحیم و خنکسازی را در یک فرایند فراهم میکند. کنترل مستقل نواحی حرارتی به اپراتور اجازه میدهد شرایط لحیمکاری را متناسب با نوع خمیر لحیم و ساختار برد تنظیم کند. این ویژگی برای تولید بردهای روشنایی، تجهیزات کنترلی و مجموعههای الکترونیکی با تعداد مونتاژ بالا اهمیت دارد.
- مونتاژ و لحیمکاری بردهای SMD
- تولید و مونتاژ بردهای روشنایی LED
- لحیمکاری بردهای PCB چندلایه سازگار با فرایند ریفلو
- مونتاژ بردهای کنترل و اتوماسیون
- لحیمکاری قطعات BGA با پروفایل حرارتی مناسب
- تولید بردهای منابع تغذیه سوئیچینگ
- مونتاژ بردهای تجهیزات اندازهگیری
- راهاندازی خطوط تولید و مونتاژ SMT
- اجرای فرایند لحیمکاری با خمیرهای سربدار و بدون سرب
- آزمایش و تنظیم پروفایلهای حرارتی در واحدهای تولید الکترونیک

-
