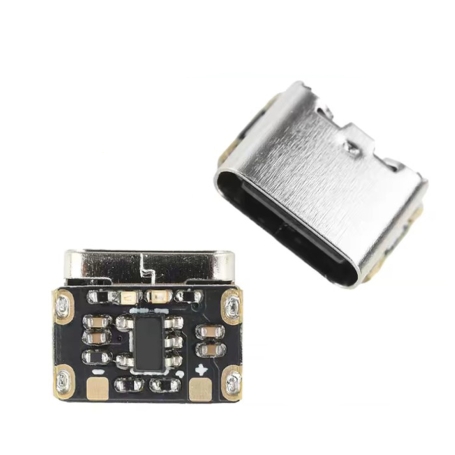

این ماژول شارژ فوق‌کوچک با ورودی USB Type-C طراحی شده است تا باتری‌های لیتیوم یونی 3.7 ولت (نظیر 18650، باتری‌های پلیمری و ...) را با ایمنی و کارایی بالا شارژ کند. مدار داخلی آن مجهز به تراشه مدیریت شارژ هوشمند (عموماً مبتنی بر ICهایی نظیر TP4056 یا معادل آن‌ها) است که دارای قابلیت‌هایی از جمله محدودسازی جریان شارژ، قطع شارژ پس از تکمیل، حفاظت در برابر اتصال معکوس و حفاظت در برابر شارژ بیش‌ازحد می‌باشد. این ماژول دارای دو نشانگر LED برای وضعیت پاور و شارژ است: یکی هنگام اتصال به برق روشن می‌شود (Power)، و دیگری در هنگام شارژ فعال شده و پس از شارژ کامل خاموش یا تغییر رنگ می‌دهد. طراحی کوچک و جمع‌وجور آن امکان جاسازی در انواع پروژه‌های قابل‌حمل، ابزارهای پوشیدنی، گجت‌های IoT و دستگاه‌های الکترونیکی سفارشی را فراهم می‌کند.

مشخصات

• ولتاژ ورودی: 4.5 تا 6 ولت DC (ورودی توصیه‌شده: 5 ولت)
• ولتاژ شارژ خروجی (Float): 4.2 ولت (با دقت ±1%)
• جریان ورودی در حالت شارژ: حداکثر 250 میلی‌آمپر (قابل تنظیم با مقاومت خارجی)
• جریان شارژ باتری: حداکثر 500 میلی‌آمپر (با Rprog=2k)
• جریان پایان شارژ (Termination): 10٪ جریان شارژ
• ولتاژ قطع کم‌ولتاژ (UVLO): 3.8 ولت
• ابعاد تقریبی ماژول: 7.6 × 10.5 میلی‌متر (بر اساس تصویر اندازه‌انگشتی)
• نوع کانکتور ورودی: USB Type-C مادگی
• نوع باتری سازگار: لیتیوم یونی تک سل (3.7 ولت)

کاربردهای رایج

این ماژول به دلیل ابعاد بسیار کوچک، راه‌اندازی آسان و حفاظت‌های داخلی، گزینه‌ای ایده‌آل برای پروژه‌های قابل‌حمل و ابزارهای الکترونیکی کوچک است. از آن می‌توان در انواع کاربردهای DIY، گجت‌های مصرفی، دستگاه‌های پوشیدنی و سیستم‌های IoT بهره برد. همچنین در محصولات سفارشی‌سازی‌شده‌ای که نیاز به ماژول شارژ در ابعاد مینیمال دارند، انتخاب مناسبی است.

• شارژ باتری‌های لیتیوم یونی 18650 و مشابه
• استفاده در ماژول‌های بلوتوث قابل‌شارژ
• تامین توان بردهای Arduino و ESP
• گجت‌های پوشیدنی و ساعت‌های هوشمند
• اسباب‌بازی‌های شارژی و پهپادهای کوچک
• ماژول‌های هوشمند IoT با منبع تغذیه داخلی
• پروژه‌های قابل‌حمل DIY
• لامپ‌های LED قابل‌شارژ
• صفحات کلید مکانیکی (Mechanical Keyboards)
• دستگاه‌های دفع حشرات برقی قابل‌شارژ

This ultra-small charging module with USB Type-C input is designed to charge 3.7V lithium-ion batteries (such as 18650, polymer batteries, etc.) with safety and high efficiency. Its internal circuit is equipped with an intelligent charge management chip (generally based on ICs such as TP4056 or equivalent), which has functions such as charging current limiting, charging termination after completion, reverse connection protection, and overcharge protection. The module has two LED indicators for power and charging status: one turns on when connected to power (Power), and the other turns on when charging and turns off or changes color when fully charged. Its small and compact design allows it to be embedded in a variety of portable projects, wearables, IoT gadgets, and custom electronic devices.

Specifications

Input voltage: 4.5 to 6 V DC (recommended input: 5 V)
Output charging voltage (Float): 4.2 V (with ±1% accuracy)
Input current in charging mode: Max. 250 mA (adjustable with external resistor)
Battery charging current: Max. 500 mA (with Rprog=2k)
Termination current: 10% of charging current
Undervoltage lockout voltage (UVLO): 3.8 V
Approximate module dimensions: 7.6 × 10.5 mm (based on thumbnail image)
Input connector type: USB Type-C female
Compatible battery type: Single cell lithium-ion (3.7 V)
