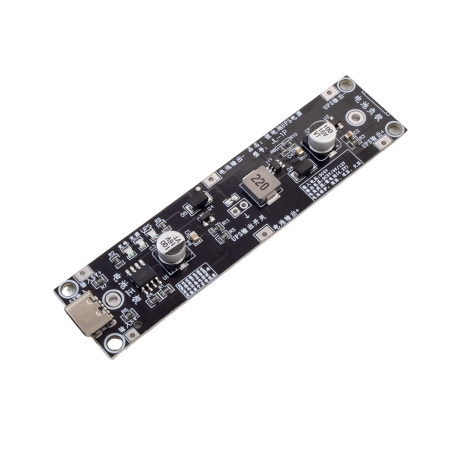

این برد پیشرفته، ترکیبی از نگهدارنده باتری 18650، مدار شارژ داخلی و مبدل بوست است که خروجی پایدار 9 ولت را حتی با کاهش سطح شارژ باتری حفظ می‌کند. این ماژول به دلیل خروجی پایدار، گزینه‌ای ایده‌آل برای تامین انرژی سیستم‌های حساس، پروژه‌های IoT و حتی به‌عنوان UPS قابل‌حمل در پروژه‌های الکترونیکی شناخته می‌شود. شارژ باتری از طریق پورت USB Type-C انجام می‌شود و ولتاژ خروجی توسط مبدل داخلی بوست تثبیت شده و برای تامین انرژی مدارات حساس بسیار مناسب است. مدار شارژ داخلی با ولتاژ 4.2 ولت، ایمنی و بهره‌وری بالا در شارژ را تضمین می‌کند. همچنین سیستم قطع خودکار در ولتاژ 2.6 ولت از دشارژ عمیق جلوگیری کرده و عمر باتری را افزایش می‌دهد. این برد به‌صورت Flush Mount طراحی شده و به‌راحتی در بدنه‌ها و جعبه‌های پروژه نصب می‌شود. برای روشن و خاموش کردن برد، افزودن کلید فشاری خارجی ضروری است.

مشخصات

• ولتاژ ورودی: 5 ولت از طریق پورت USB Type-C
• ولتاژ خروجی: 9 ولت DC (تثبیت‌شده توسط مبدل بوست)
• جریان خروجی: حداکثر 1000 میلی‌آمپر
• نوع باتری پشتیبانی‌شده: باتری لیتیوم‌یون سایز 18650 با ولتاژ اسمی 3.7 ولت (تک سل)
• ولتاژ شارژ باتری: 4.2 ولت
• آستانه قطع دشارژ: 2.6 ولت برای جلوگیری از تخلیه‌ی بیش‌ازحد
• مدار شارژ داخلی: دارد
• پورت ورودی: USB Type-C
• نمایشگر وضعیت: LED نشانگر وضعیت شارژ
• ابعاد: 91*22 میلی‌متر
• نیاز به کلید روشن/خاموش: دارد (باید به‌صورت جداگانه اضافه شود)

این ماژول مدیریت تغذیه، یک راهکار کامل و مطمئن برای شارژ و استفاده از باتری‌های لیتیوم‌یون 18650 در پروژه‌های الکترونیکی است. برد فوق مجهز به پورت Type-C برای شارژ سریع باتری با ولتاژ ورودی 5 ولت بوده و با مدار داخلی افزاینده (Boost Converter) ولتاژ باتری 3.7 ولت را به خروجی پایدار 9V DC تبدیل می‌کند. این خروجی از طریق ترمینال‌های USP+ و USP- در دسترس بوده و برای تغذیه مستقیم بردهای میکروکنترلر، سنسورها و سیستم‌های IoT مناسب است.

ماژول دارای مدار محافظ خروجی برای جلوگیری از آسیب در صورت اتصال کوتاه بوده و از حفاظت دشارژ عمیق نیز بهره می‌برد (قطع در ولتاژ 2.6V) تا عمر مفید باتری حفظ شود. نشانگرهای LED موجود روی برد وضعیت شارژ، اتصال ورودی و عملکرد خروجی را نمایش می‌دهند. همچنین امکان استفاده از این ماژول به‌عنوان منبع تغذیه اضطراری (Mini UPS) نیز وجود دارد؛ کافی است نقطه اتصال مشخص‌شده روی برد را اتصال کوتاه کنید تا در زمان قطع ورودی USB، انرژی به‌صورت خودکار از باتری تأمین شود.

در دو ناحیه از برد، فضا برای افزودن کلید مکانیکی جهت قطع و وصل دستی خروجی پیش‌بینی شده است. این ویژگی برای کنترل دستی عملکرد خروجی در پروژه‌های قابل‌حمل و کاربردهای خاص بسیار کاربردی خواهد بود.

عملکرد

این ماژول با ترکیب سه عملکرد اصلی—نگهداری باتری، شارژ ایمن و تقویت ولتاژ—به‌عنوان یک سیستم تغذیه‌ی مستقل و قابل‌حمل عمل می‌کند. پس از اتصال باتری 18650، مدار داخلی به کمک تراشه کنترل شارژ، باتری را با ولتاژ دقیق 4.2 ولت شارژ کرده و در برابر شرایط خطرناکی مانند شارژ بیش‌ازحد یا تخلیه‌ی عمیق محافظت می‌کند. هم‌زمان، مبدل بوست داخلی ولتاژ خروجی باتری را به 9 ولت ثابت افزایش می‌دهد تا تغذیه‌ی پایدار برای تجهیزات حساس الکترونیکی فراهم شود. وجود پورت Type-C امکان شارژ آسان با کابل‌های مدرن را فراهم کرده و LED نشانگر، وضعیت شارژ را به‌صورت بصری نمایش می‌دهد. این ترکیب باعث می‌شود ماژول برای ساخت سیستم‌های UPS کوچک، پروژه‌های IoT، یا مدارهای نیازمند تغذیه‌ی مداوم، انتخابی ایده‌آل باشد.

کاربردهای رایج

این برد به‌دلیل خروجی پایدار، حفاظت داخلی و ابعاد جمع‌وجور، گزینه‌ای بسیار مناسب برای پروژه‌هایی است که نیاز به منبع تغذیه قابل‌حمل و مطمئن دارند. همچنین در نقش یک UPS کوچک برای تغذیه موقت مدارها قابل استفاده است. قابلیت استفاده در پروژه‌های DIY، ابزارهای پوشیدنی، پروژه‌های اینترنت اشیا و سیستم‌های پشتیبان برق از ویژگی‌های کلیدی این ماژول است.

• پروژه‌های اینترنت اشیا (IoT)
• سیستم‌های تغذیه پشتیبان (UPS)
• پروژه‌های مبتنی بر Arduino یا ESP32
• مدارهای تغذیه قابل‌حمل و سبک
• تجهیزات پوشیدنی و بی‌سیم
• دستگاه‌های اندازه‌گیری و دیتالاگرها
• ماژول‌های سنسور مستقل
• چراغ‌های اضطراری باتری‌دار
• پاوربانک‌های سفارشی کوچک
• پروژه‌های آموزشی و نمونه‌سازی

This advanced board combines a 18650 battery holder, internal charging circuit, and boost converter that maintains a stable 9V output even when the battery charge level decreases. Due to its stable output, this module is an ideal option for powering sensitive systems, IoT projects, and even as a portable UPS in electronic projects. The battery is charged via the USB Type-C port, and the output voltage is stabilized by the internal boost converter, making it very suitable for powering sensitive circuits. The internal charging circuit with a voltage of 4.2V ensures safety and high efficiency in charging. Also, the automatic cut-off system at a voltage of 2.6V prevents deep discharge and extends the battery life. This board is designed as a Flush Mount and is easily installed in project cases and boxes. To turn the board on and off, it is necessary to add an external push button.

Specifications

Input voltage: 5V via USB Type-C port
Output voltage: 9V DC (stabilized by boost converter)
Output current: Max. 1000mAh
Supported battery type: 18650 size lithium-ion battery with nominal voltage of 3.7V (single cell)
Battery charging voltage: 4.2V
Discharge cut-off threshold: 2.6V to prevent over-discharge
Internal charging circuit: Yes
Input port: USB Type-C
Status display: LED charging status indicator
Dimensions: 91*22mm
Requires on/off switch: Yes (must be added separately)
