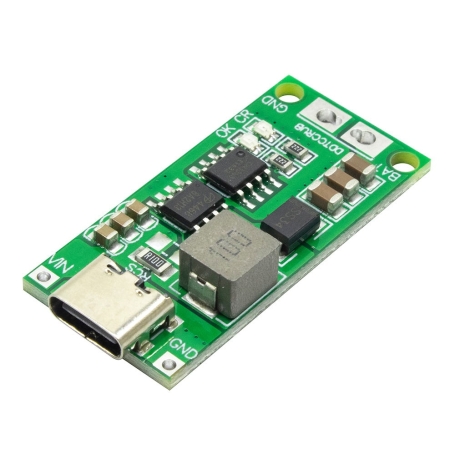

این ماژول یک شارژر تخصصی برای پک باتری‌های لیتیومی 2 سل (2S) است که از طریق پورت USB Type-C تغذیه می‌شود و جریان شارژ ثابتی معادل 2 آمپر را با دقت بالا تأمین می‌کند. ولتاژ خروجی این مدار معادل 8.4 ولت است که برای شارژ پک‌های 2 سل (هر سل 4.2 ولت) کاملاً مناسب می‌باشد. ساختار مدار شامل یک اینداکتور با جریان بالا، ماسفت‌های قدرت، یکسوکننده‌های پرسرعت و چیپ کنترل جریان است که موجب راندمان بالا و شارژ ایمن می‌شود. از جمله ویژگی‌های حفاظتی آن می‌توان به محافظت در برابر اتصال کوتاه، جریان زیاد و دمای بیش از حد اشاره کرد. این ماژول گزینه‌ای ایده‌آل برای پروژه‌های DIY، ابزارهای قابل حمل و دستگاه‌هایی است که با پک‌های لیتیومی 2 سل کار می‌کنند.

مشخصات

• ولتاژ ورودی: 5V از طریق پورت USB Type-C
• تعداد سلول پشتیبانی‌شده: فقط 2 سل لیتیومی (2S)
• ولتاژ نهایی شارژ: 8.4V (4.2V برای هر سل)
• جریان شارژ خروجی: 2A ثابت
• نوع حفاظت: اتصال کوتاه، جریان بیش‌ازحد، دمای بیش‌ازحد
• نوع پورت ورودی: USB Type-C
• خروجی: پدهای GND و BAT برای اتصال به پک باتری
• نوع سلول سازگار: لیتیوم-یون (Li-ion) یا لیتیوم-پلیمر (Li-Po)

کاربردهای رایج

این ماژول برای شارژ ایمن و مؤثر پک‌های لیتیومی 2 سل در پروژه‌های پرتابل، ابزارهای مصرفی و ساخت پاوربانک‌های دست‌ساز بسیار کاربردی است. ورودی Type-C آن امکان استفاده راحت با شارژرهای موبایل را فراهم می‌کند.

• پک باتری‌های لیتیومی 2 سل 8.4V
• ابزارهای الکترونیکی قابل حمل با ولتاژ متوسط
• مدارهای روشنایی LED کوچک
• اسباب‌بازی‌ها و ماشین‌های کنترلی
• پروژه‌های DIY با تغذیه 2 سل
• پاوربانک‌های دست‌ساز خانگی
• دستگاه‌های بی‌سیم سبک
• مدارهای تست و توسعه باتری
• تجهیزات آموزشی و دانشگاهی
• پروژه‌های هوشمند مبتنی‌بر باتری

Description

2-Cell(2S) 8.4V Version:

Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version);2A(2A Version);4A(4A Version)
Charging voltage : 8.4V
Charging current : 0.55A(1A Version);1.1A(2A Version);2.2A(4A Version)

3-Cell(3S) 12.6V Version:

Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version);2A(2A Version);4A(4A Version)
Charging voltage : 12.6V
Charging current : 0.37A(1A Version);0.74A(2A Version);1.48A(4A Version)

4-Cell(4S) 16.8V Version:

Input voltage : DC 3-6V(Recommend DC 3.7V 5V)
Input current : 1A(1A Version);2A(2A Version);4A(4A Version)
Charging voltage : 16.8V
Charging current : 0.28A(1A Version);0.56A(2A Version);1.12A(4A Version)

Switching Frequency up to 1MHz
Quasi-CV mode to Compensate for the Voltage Loss on Battery Internal Resistance and Trace Resistance
Automatic Recharge
Protection for Battery Voltage Being Low than Input and Short Battery
Good adaptability to Input Supply with Limited Driving Capability
Battery Overvoltage Protection

Led indicator : ''CR'' LED is charge status indicator
''OK'' LED is fully charged OR Constant voltage mode;

Operating Ambient Temperature－40℃ to ＋85℃

Applications

PDA, MP3 Players, MP4 Players
Digital Cameras
Bluetooth Applications
Game Players
Notebook
li-on Lithium Battery 18650
Mobile phone
Solar charging
Audio equipment
Portable Devices
POS , Electric Fan
TYPE-C charging equipment
