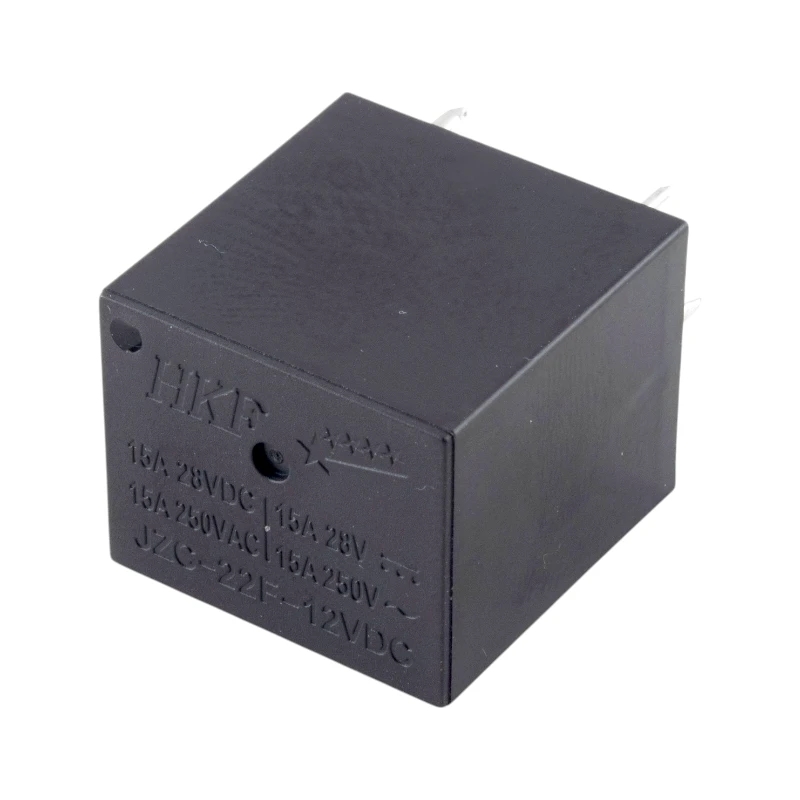

رله HKF مدل JZC-22F از رله‌های کوچک عمومی برای نصب مستقیم روی برد مدار چاپی است که با ابعاد فشرده و مصرف توان پایین طراحی شده است. این رله با تحریک بوبین 12V DC، وضعیت کنتاکت‌های داخلی را تغییر داده و امکان کنترل مدارهای قدرت توسط مدارهای فرمان کم‌توان را فراهم می‌کند.این مدل در نسخه‌های مختلف با آرایش کنتاکت 1 Form A، 1 Form B و 1 Form C تولید می‌شود. مدل JZC-22F معمولاً برای کاربردهایی مانند تجهیزات الکترونیکی، سیستم‌های کنترل، لوازم خانگی و مدارهای سوئیچینگ استفاده می‌شود.ساختار کپسوله و پایه‌های مخصوص نصب روی PCB باعث شده این رله در طراحی‌های فشرده و بردهای کنترل الکترونیکی کاربرد گسترده‌ای داشته باشد.

مشخصات فنی

• نوع: رله الکترومکانیکی
• مدل: JZC-22F
• سازنده: HKF
• نوع نصب: PCB Mount
• ولتاژ بوبین: 12V DC
• مقاومت بوبین: 400Ω
• توان بوبین: 0.36W / 0.45W
• نوع کنتاکت: 1 Form C
• جریان نامی کنتاکت: 15A
• حداکثر جریان سوئیچینگ: 20A
• ولتاژ قابل تحمل کنتاکت: 250V AC / 28V DC
• حداکثر توان سوئیچینگ: 1800VA
• حداکثر ولتاژ سوئیچینگ: 380VAC
• مقاومت کنتاکت: کمتر از 100mΩ
• زمان عملکرد: کمتر از 15ms
• زمان رهاسازی: کمتر از 5ms
• مقاومت عایقی: حداقل 100MΩ در 500V DC
• استحکام عایقی بین کنتاکت‌ها: 750VAC
• استحکام عایقی بین بوبین و کنتاکت: 1500VAC
• محدوده دمای کاری: -40 تا +70°C
• مقاومت ضربه: 100m/s²
• مقاومت لرزش: 10 تا 55Hz با دامنه 1.5mm
• طول عمر مکانیکی: 10000000 عملکرد

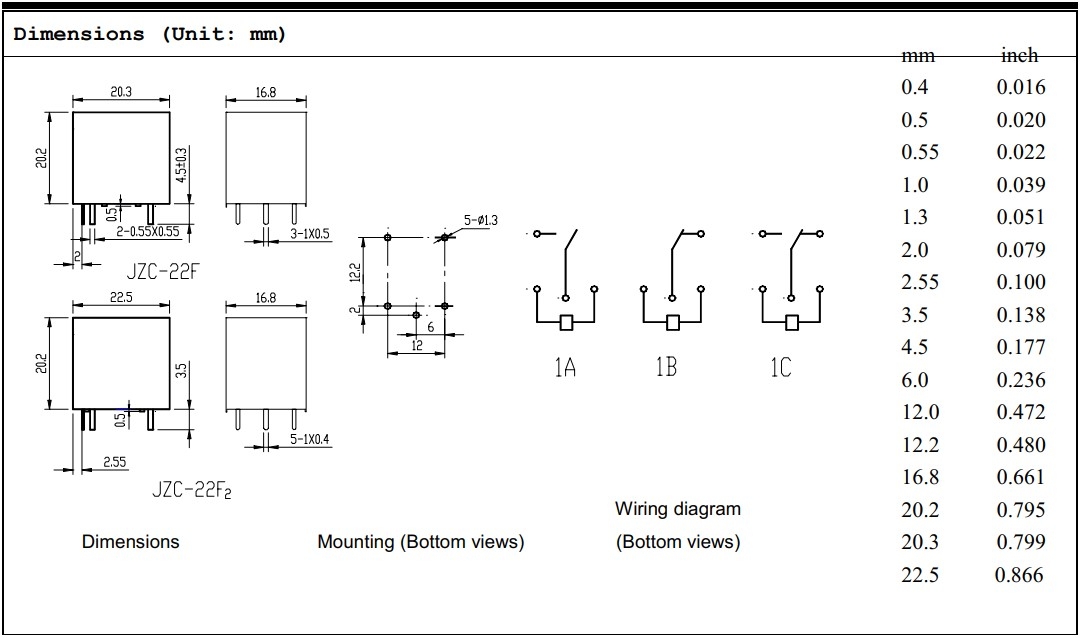

• ابعاد: 22.5 × 16.8 × 20.2 میلی متر

ویژگی

• ابعاد کوچک و مناسب برای بردهای فشرده
• دارای بوبین 12V DC
• قابلیت کنترل بارهای با جریان بالا
• مناسب برای نصب مستقیم روی PCB
• مصرف توان پایین بوبین
• مناسب برای تجهیزات الکترونیکی و کنترلی

کاربردها

رله HKF مدل JZC-22F برای سوئیچینگ بارهای الکتریکی در مدارهایی استفاده می‌شود که نیاز به جداسازی مدار فرمان و قدرت دارند. این رله به دلیل ابعاد مناسب، قابلیت نصب روی برد و تحمل جریان بالا در تجهیزات الکترونیکی، سیستم‌های کنترل، لوازم خانگی و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرد.

• بردهای کنترل الکترونیکی
• تجهیزات اتوماسیون
• لوازم خانگی
• مدارهای کنترل روشنایی
• تجهیزات اندازه‌گیری
• سیستم‌های کنترل مبتنی بر میکروکنترلر
