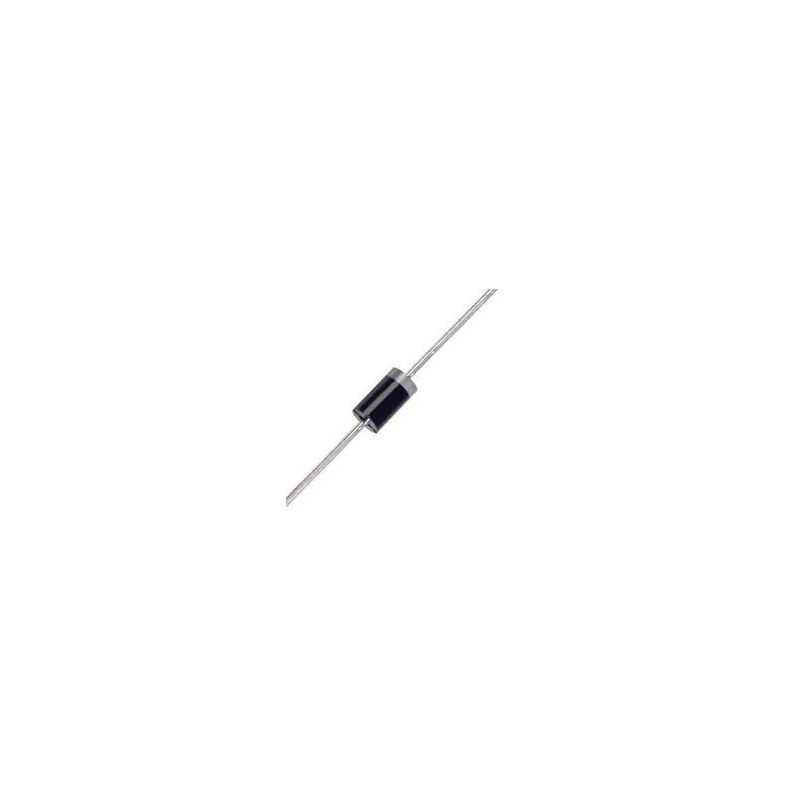

دیود 31GF6 ساخت شرکت Vishay یکی از دیودهای ریکتیفایر فوق سریع (Ultrafast Rectifier) با قابلیت تحمل ولتاژ معکوس بالا و زمان بازیابی بسیار کوتاه است. این دیود دارای چیپ پسیو شده با شیشه (Glass Passivated) بوده که پایداری حرارتی و الکتریکی بالایی در شرایط سخت فراهم می‌کند. سرعت بازیابی معکوس 30 نانوثانیه، باعث شده این قطعه برای کاربردهای سوئیچینگ با فرکانس بالا مانند مبدل‌های DC-DC و اینورترها ایده‌آل باشد. افت ولتاژ مستقیم پایین (حداکثر 1.6 ولت) و قابلیت تحمل جریان هجومی تا 90 آمپر از دیگر مزیت‌های این قطعه به‌شمار می‌رود. بسته‌بندی DO-201AD با پایه‌های قلع‌کاری‌شده، نصب آسان و انتقال حرارت مناسب را تضمین می‌کند.

مشخصات

• ولتاژ کاری (VRRM): 600 V
• ولتاژ (RMS): 420 V
• ولتاژ مسدودسازی (DC): 600 V
• جریان متوسط عبوری (IF(AV)): 3.0 A
• جریان هجومی لحظه‌ای (IFSM): 90 A
• زمان بازیابی معکوس (trr): 30 ns
• افت ولتاژ مستقیم (VF در 3A): 1.6 V
• جریان نشتی معکوس (IR): 20 µA
• توان اتلافی معکوس (EAR): 10 mJ
• محدوده دمای کاری: °C 150~ -40
• مقاومت حرارتی اتصال به محیط (RθJA): 30 °C/W
• مقاومت حرارتی اتصال به لید (RθJL): 8 °C/W
• نوع پکیج: DO-201AD

کاربردهای رایج

دیود فوق سریع 31GF6 با توجه به مشخصات فنی خود، به‌ویژه زمان بازیابی کوتاه و جریان هجومی بالا، برای کاربرد در منابع تغذیه سوئیچینگ، اینورترها و مدارهای اصلاح ضریب توان مناسب است. همچنین در سیستم‌های الکترونیکی صنعتی و ارتباطی که نیاز به سرعت بالا و تلفات پایین دارند، عملکرد قابل‌اعتمادی ارائه می‌دهد.

• مبدل‌های DC به DC
• مدارهای اینورتر
• سیستم‌های UPS
• مدارهای اصلاح ضریب توان (PFC)
• تجهیزات مخابراتی با فرکانس بالا
• بردهای تغذیه سوئیچینگ
• تجهیزات الکترونیک صنعتی
• درایورهای موتورهای DC
• مدارهای فری‌ویلینگ برای رله‌ها
• مدارهای خروجی مبدل‌های ولتاژ بالا

Specification

Product Category: Rectifiers
RoHS: Details
REACH - SVHC:
Mounting Style: Through Hole
Package/Case: DO-41
Vr - Reverse Voltage: 1 kV
If - Forward Current: 1 A
Type: Fast Recovery Rectifiers
Configuration: Single
Vf - Forward Voltage: 1.3 V
Max Surge Current: 30 A
Ir - Reverse Current: 5 uA
Recovery Time: 500 ns
Minimum Operating Temperature: - 65 C
Maximum Operating Temperature: + 175 C
Series: RGP10M
Packaging: Reel
Packaging: Cut Tape
Brand: onsemi / Fairchild
Height: 2.72 mm
Length: 5.21 mm
