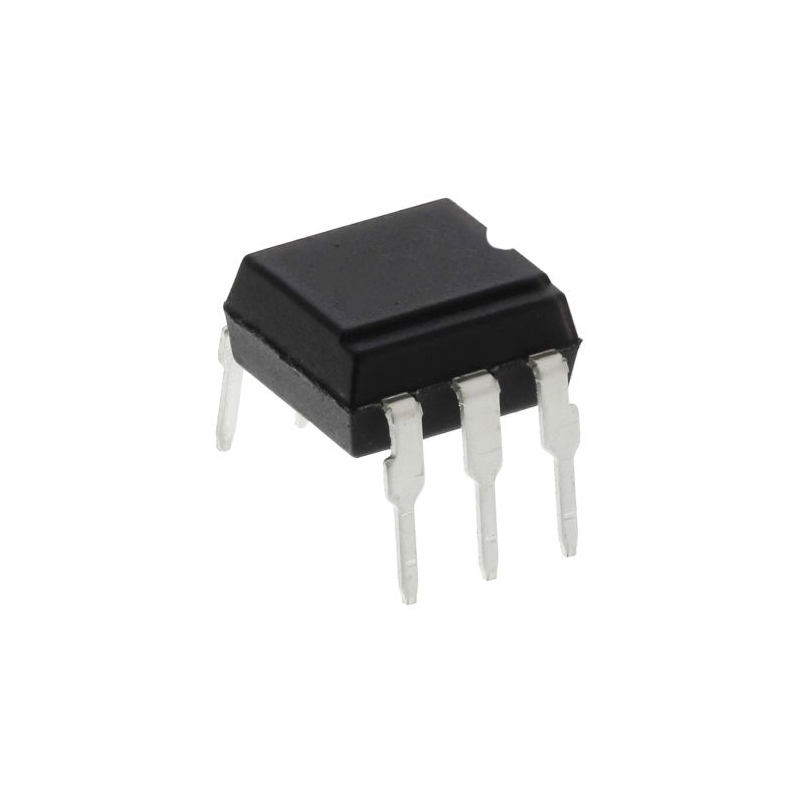

اپتوکوپلر H11C4 یک قطعه الکترونیکی پیشرفته و تخصصی است که از ترکیب یک دیود منتشرکننده مادون قرمز گالیوم آرسناید (GaAs) و یک سنسور سیلیکونی Photo-SCR ساخته شده است. این قطعه به عنوان یک پل ارتباطی ایمن، وظیفه انتقال سیگنال بین دو بخش مدار را بدون اتصال الکتریکی مستقیم بر عهده دارد که منجر به حذف کامل نویزهای مخرب و محافظت از بخش‌های حساس کنترلر در برابر ولتاژهای برگشتی می‌شود. با بهره‌گیری از ولتاژ ایزولاسیون بسیار بالای 5300 VRMS، این قطعه امنیت سیستم را در برابر شوک‌های ناگهانی تضمین می‌کند. ویژگی بارز H11C4، توانایی سوئیچینگ بارهای با ولتاژ بلاکینگ تا 400 ولت است که آن را برای کاربردهای صنعتی و کنترل توان مستقیم بسیار کارآمد می‌سازد. به دلیل حساسیت بالای سنسور داخلی به جریان ورودی کم، این ماژول به راحتی توسط میکروکنترلرها تحریک شده و عملکردی پایدار در بازه دمایی وسیع ارائه می‌دهد. استفاده از این اپتوکوپلر در طراحی بردها، علاوه بر افزایش ضریب اطمینان، باعث کاهش پیچیدگی مدارات درایور تریستور و ترایاک می‌گردد.

مشخصات

• ولتاژ بلاکینگ خروجی: 400V
• جریان خروجی RMS مستقیم: 300mA
• ولتاژ ایزولاسیون تست: 5300VRMS
• ولتاژ معکوس ورودی: 6.0V
• جریان مستقیم ورودی مداوم: 60mA
• حداکثر جریان پیک ورودی: 3.0A
• جریان گیت برای تریگر: 20uA
• توان تلفاتی کل پکیج: 400mW
• دمای کاری: -55 تا +100 درجه سانتی‌گراد

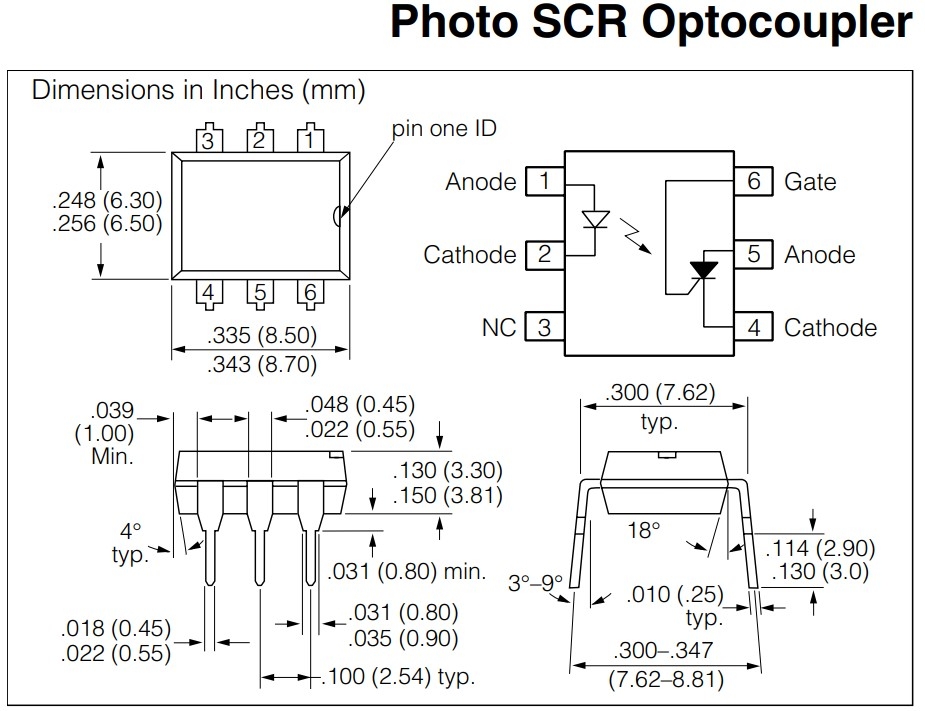

• نوع پکیج: DIP-6

کاربردهای رایج

این قطعه با ایجاد یک سد حفاظتی مستحکم نوری، امکان کنترل بارهای ولتاژ بالا را توسط سیگنال‌های دیجیتال ضعیف فراهم کرده و از سوختن پردازنده‌های مرکزی در اثر نوسانات شبکه برق جلوگیری می‌کند.

• ساخت رله‌های حالت جامد یا SSR
• راه‌اندازی مستقیم گیت تریستور و ترایاک
• سیستم‌های کنترل روشنایی و دیمرهای صنعتی
• ایزولاسیون نویز در منابع تغذیه سوئیچینگ
• کنترل موتورهای AC کم‌توان
• مدارهای واسط در اتوماسیون PLC
• تجهیزات پزشکی نیازمند ایزولاسیون بالا
• مدارهای تشخیص عبور از صفر
• کنترل شیرهای برقی و سلونوئیدها
• محافظت از پورت‌های خروجی میکروکنترلر
