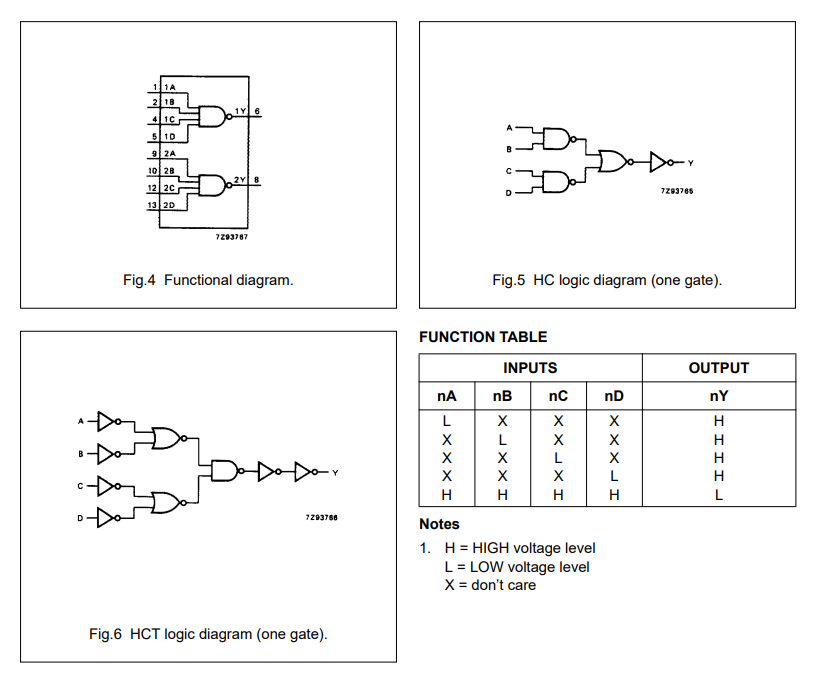

تراشه 74HCT20 از خانواده High-Speed CMOS with TTL-Compatible Inputs (74HCT) بوده و شامل دو گیت NAND مستقل با چهار ورودی برای هر گیت است. خروجی هر گیت تنها زمانی در سطح Low قرار می‌گیرد که هر چهار ورودی آن در سطح High باشند. ورودی‌های سازگار با TTL، خروجی‌های CMOS، سرعت سوئیچینگ مناسب و مصرف توان پایین، این تراشه را به گزینه‌ای مناسب برای طراحی مدارهای منطقی، پردازش سیگنال‌های دیجیتال، تجهیزات صنعتی و پروژه‌های مبتنی بر میکروکنترلر تبدیل کرده است.

مشخصات

• مدل: 74HCT20
• نوع قطعه: Logic Gate
• خانواده منطقی: 74HCT
• عملکرد منطقی: NAND
• نوع گیت: Dual 4-Input NAND
• تعداد گیت: 2
• تعداد ورودی هر گیت: 4
• تعداد خروجی: 2
• نوع ورودی: TTL Compatible
• نوع خروجی: CMOS
• محدوده ولتاژ تغذیه: 4.5V تا 5.5V
• حداکثر جریان ورودی: ±1mA
• حداکثر جریان خروجی: ±4mA
• حداکثر زمان انتشار: 22ns (در 5V و 25°C)
• محدوده دمای کاری: -40°C تا +85°C
• نوع نصب: Through Hole (THT)
• پکیج: DIP-14



کاربردهای رایج

تراشه 74HCT20 برای پیاده‌سازی توابع منطقی پیچیده و ترکیب چندین سیگنال دیجیتال طراحی شده و در انواع مدارهای دیجیتال، کنترلی و پردازشی کاربرد فراوانی دارد.

• طراحی مدارهای منطقی
• مدارهای ترکیبی
• مدارهای کنترلی
• پردازش سیگنال‌های دیجیتال
• سیستم‌های مبتنی بر میکروکنترلر
• تجهیزات صنعتی
• بردهای آموزشی
• پروژه‌های دیجیتال
• مدارهای تصمیم‌گیری منطقی
