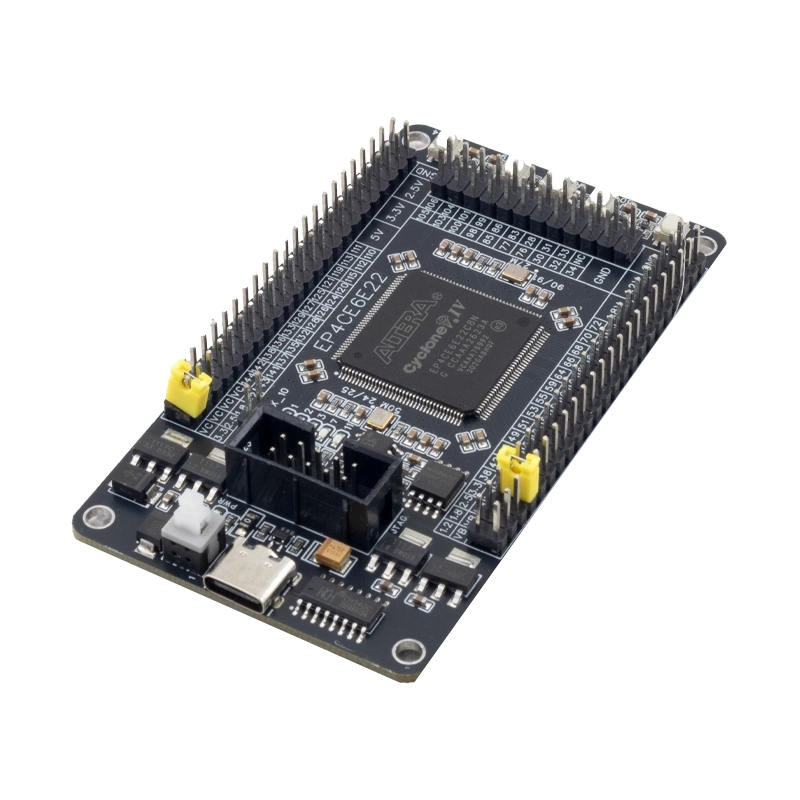

برد توسعه FPGA مدل Cyclone IV با استفاده از تراشه EP4CE6E22C8N امکان طراحی و پیاده‌سازی سیستم‌های دیجیتال قابل برنامه‌ریزی را فراهم می‌کند. FPGA برخلاف میکروکنترلرها، امکان پیاده‌سازی موازی منطق سخت‌افزاری را دارد و برای پروژه‌هایی که نیاز به سرعت پردازش بالا، کنترل هم‌زمان چند بخش و طراحی مدار اختصاصی دارند، کاربرد دارد.این برد از تراشه FPGA شرکت Intel (Altera) بهره می‌برد و دارای منابع منطقی مناسب برای توسعه پروژه‌های آموزشی، تحقیقاتی و نمونه‌سازی است. وجود رابط‌هایی مانند USB، UART و I2C امکان اتصال تجهیزات جانبی و برقراری ارتباط با سیستم‌های دیگر را فراهم می‌کند.برد EP4CE6E22C8N برای برنامه‌نویسی با زبان‌های توصیف سخت‌افزار مانند Verilog و VHDL قابل استفاده است و می‌تواند در پروژه‌های پردازش سیگنال، کنترل دیجیتال، اتوماسیون، رباتیک و طراحی سیستم‌های مبتنی بر FPGA مورد استفاده قرار گیرد.

مشخصات فنی

• نوع: برد توسعه FPGA
• خانواده FPGA: Cyclone IV
• تراشه اصلی: EP4CE6E22C8N
• سازنده تراشه: Intel (Altera)
• تعداد Logic Elements: 22K
• فرکانس کریستال فعال: 50MHz
• فرکانس کریستال فعال: 27MHz
• رابط ارتباطی: USB
• رابط ارتباطی: UART
• رابط ارتباطی: I2C
• پورت برنامه‌ریزی: JTAG
• ولتاژهای قابل انتخاب بانک I/O: 1.2V، 1.8V، 2.5V، 3.3V
• ولتاژ تغذیه: 5V از طریق USB Type-C
• ابعاد: حدود 88 × 50.5 میلی متر

ویژگی‌ها

• استفاده از تراشه FPGA قابل برنامه‌ریزی Cyclone IV
• مناسب برای طراحی مدارهای دیجیتال سفارشی
• پشتیبانی از زبان‌های توصیف سخت‌افزار مانند Verilog و VHDL
• دارای رابط‌های ارتباطی برای اتصال تجهیزات جانبی
• امکان نمونه‌سازی سریع سیستم‌های دیجیتال
• دارای پین‌های ورودی و خروجی متعدد برای توسعه پروژه‌ها

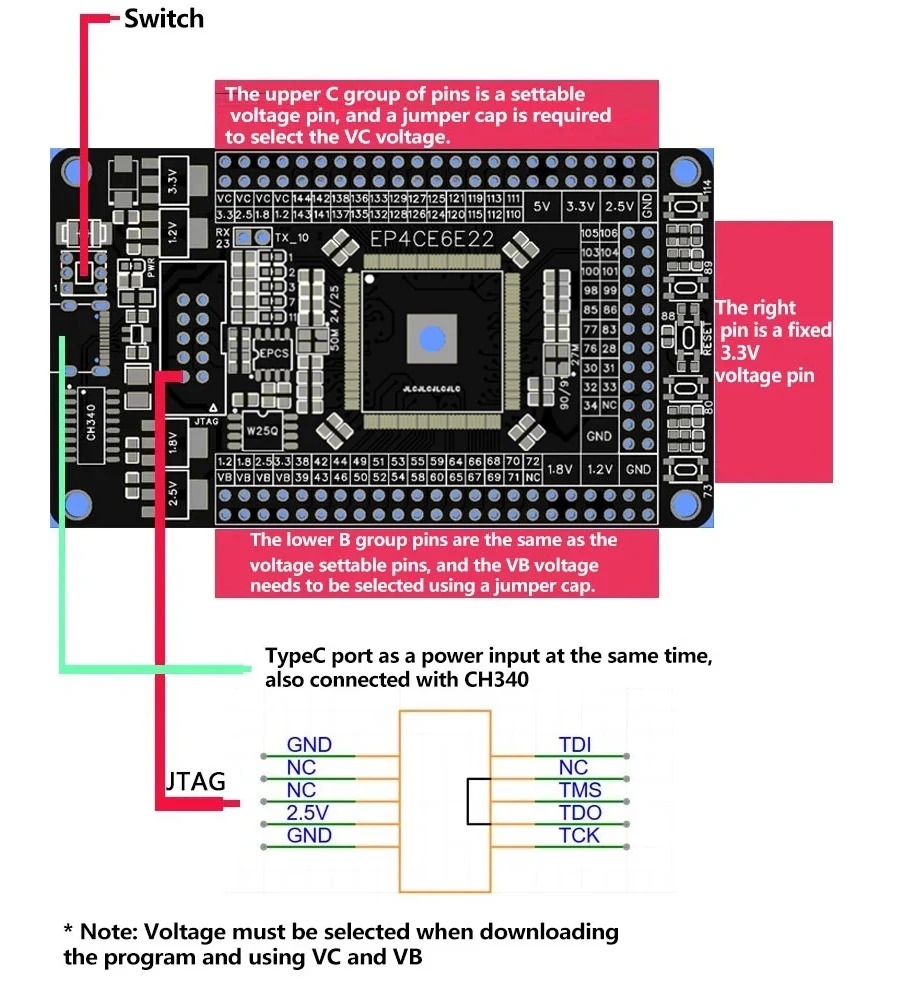

پین‌ها و اتصالات

• USB Type-C: تامین تغذیه و اتصال ارتباطی
• JTAG: برنامه‌ریزی و پیکربندی FPGA
• UART: ارتباط سریال
• I2C: ارتباط با تجهیزات جانبی
• GPIO: ورودی و خروجی قابل برنامه‌ریزی FPGA

محتویات بسته

• یک عدد برد توسعه FPGA مدل EP4CE6E22C8N

کاربردها

این برد توسعه برای یادگیری FPGA، طراحی سیستم‌های دیجیتال، پردازش سخت‌افزاری و ساخت نمونه اولیه مدارهای قابل برنامه‌ریزی استفاده می‌شود. منابع منطقی مناسب و دسترسی به پین‌های متعدد باعث می‌شود در پروژه‌های دانشگاهی، تحقیقاتی و توسعه تجهیزات الکترونیکی قابل استفاده باشد.

• آموزش طراحی FPGA و زبان Verilog/VHDL
• پردازش سیگنال دیجیتال
• کنترل سیستم‌های رباتیکی
• اتوماسیون و کنترل تجهیزات
• طراحی مدارهای دیجیتال سفارشی
• نمونه‌سازی سیستم‌های مبتنی بر FPGA
