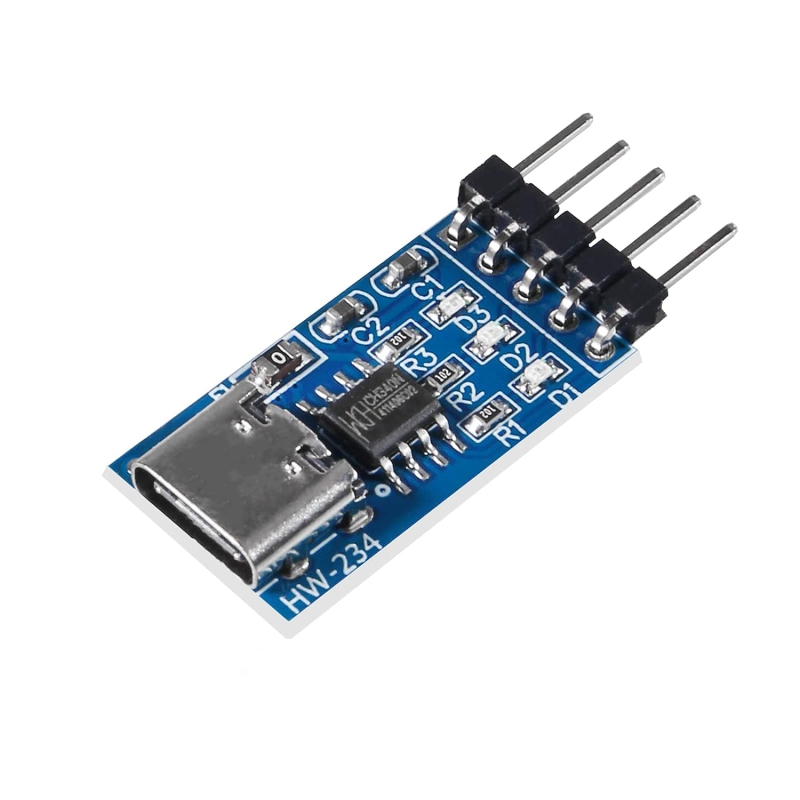

این ماژول یک رابط ارتباطی USB Type-C به TTL است که با بهره‌گیری از تراشه CH340N امکان تبدیل سیگنال USB به سطح منطقی TTL را برای ارتباط با میکروکنترلرها و بردهای توسعه فراهم می‌کند. این مبدل برای پروگرام، دیباگ و تبادل داده با انواع میکروکنترلر، ماژول‌های GPS، ماژول‌های GSM و سایر تجهیزات سریال بسیار کاربردی است. وجود 3 عدد LED روی برد شامل نشانگر تغذیه و نشانگرهای RX و TX، وضعیت عملکرد و تبادل داده را به‌صورت لحظه‌ای نمایش می‌دهد و در عیب‌یابی مدار کمک زیادی می‌کند. ولتاژ کاری 5 ولت این ماژول باعث می‌شود مستقیماً از طریق درگاه USB تغذیه شود و خروجی VCC نیز 5 ولت مستقیم ارائه می‌دهد. ابعاد کوچک 25x14x5 میلی‌متر آن را برای استفاده در پروژه‌های قابل‌حمل و طراحی‌های فشرده مناسب کرده است. این ماژول انتخابی اقتصادی و کاربردی برای مهندسان الکترونیک، تعمیرکاران و توسعه‌دهندگان سیستم‌های امبدد محسوب می‌شود.

مشخصات

• نوع ارتباط : USB Type-C به TTL
• نوع تراشه : CH340N
• نوع USB : مدل Type-C
• دارای 3 عدد LED برای پاور  و ارتباط RX / TX
• ولتاژ کاری : 5 ولت
• ابعاد : 25x14x5 میلی متر

پین ها

• پین VCC : ولتاژ +5 ولت
• پین GND : قطب منفی
• پین RXD : دریافت دیتا
• پین TXD : ارسال دیتا
• پین RST : ریست

توجه

• از کابل Type-C استفاده کنید که قابلیت انتقال دیتا داشته باشد .
• ماژول به طور مستقیم ولتاژ 5 ولت را خروجی می دهد.

کاربردهای رایج

این ماژول برای برقراری ارتباط بین کامپیوتر و مدارات دارای UART طراحی شده و امکان پروگرام و مانیتورینگ سریال را بدون نیاز به پورت COM فیزیکی فراهم می‌کند. در پروژه‌های توسعه و تعمیرات، یک ابزار ضروری برای تست و راه‌اندازی سریع محسوب می‌شود.

• اتصال به میکروکنترلرهای AVR
• پروگرام بردهای مبتنی بر ESP
• ارتباط با ماژول‌های GPS
• ارتباط با ماژول‌های GSM
• دیباگ و مانیتورینگ سریال
• راه‌اندازی بردهای آردوینو بدون USB داخلی
• تست ماژول‌های مخابراتی
• پروژه‌های اینترنت اشیا
• آموزش و آزمایشگاه الکترونیک
• توسعه سیستم‌های امبدد

This module is a USB Type-C to TTL communication interface that uses the CH340N chip to convert USB signals to TTL logic levels for communication with microcontrollers and development boards. This converter is very useful for programming, debugging, and exchanging data with various microcontrollers, GPS modules, GSM modules, and other serial devices. The presence of 3 LEDs on the board, including the power indicator and RX and TX indicators, displays the operating status and data exchange in real time and helps greatly in circuit troubleshooting. The 5V operating voltage of this module allows it to be powered directly through the USB port, and the VCC output also provides 5V direct. The small dimensions of 25x14x5mm make it suitable for use in portable projects and compact designs. This module is an economical and practical choice for electronics engineers, repairmen, and embedded system developers.

Specifications

• Connection Type: USB Type-C to TTL
• Chip Type: CH340N
• USB Type: Type-C Model
• 3 LEDs for power and RX/TX communication
• Operating Voltage: 5V
• Dimensions: 25x14x5mm
