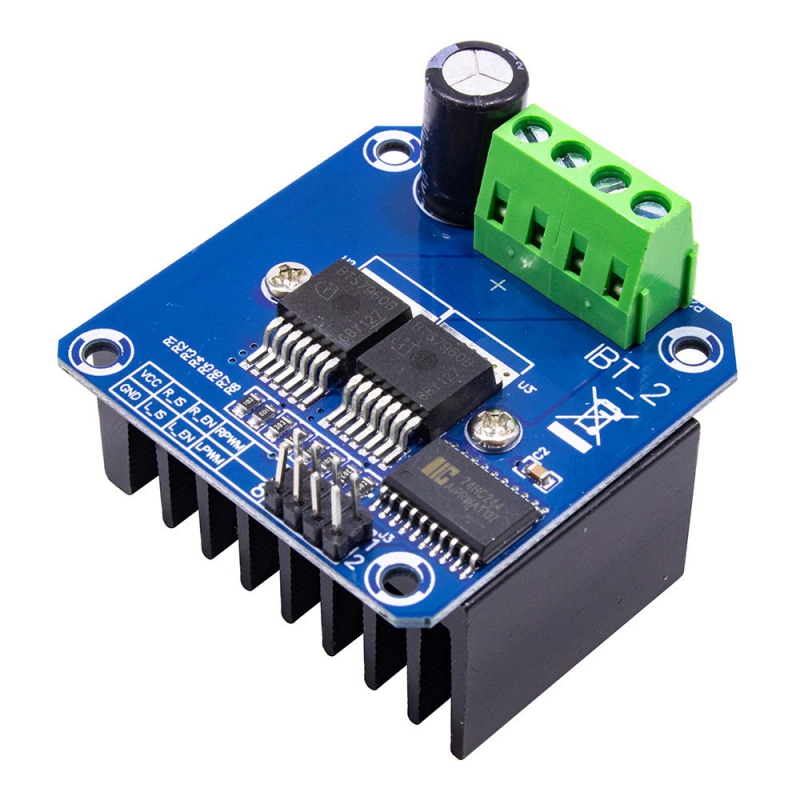

ماژول BTS7960 یک راهانداز موتور DC بسیار قوی بر پایهی معماری H-Bridge است که از دو چیپ قدرتمند BTS7960 ساخت شرکت Infineon بهره میبرد. این درایور با توانایی عبور جریان تا 43 آمپر و ولتاژ کاری بین 6 تا 27 ولت، برای کنترل موتورهای DC پرمصرف و صنعتی مناسب است. کنترل ورودی ماژول از طریق سیگنال PWM یا سطح منطقی با ولتاژ 3.3 تا 5 ولت انجام میشود و از Duty Cycle بین 0 تا 100 درصد پشتیبانی میکند. وجود چیپ 74HC244 در مدار، ایزولاسیون مؤثر بین کنترلکننده (مانند آردوینو یا میکروکنترلر) و مسیر قدرت را فراهم میسازد. این ماژول دارای حفاظتهای داخلی از جمله محافظت در برابر دمای بالا (Over Temperature)، جریان بیش از حد (Over Current)، اتصال کوتاه و ولتاژهای غیرمجاز است. طراحی حرفهای همراه با هیتسینک آلومینیومی، توانایی تحمل جریان بالا در طولانیمدت را تضمین میکند. از این درایور میتوان در انواع پروژههای رباتیک، خودروهای کنترلی و تجهیزات صنعتی استفاده نمود.
مشخصات
- ولتاژ ورودی: 6V تا 27V
- مدل: IBT-2
- جریان خروجی ماکزیمم: 43A
- سطح ولتاژ ورودی کنترلی: 3.3V تا 5V
- مد کنترل: PWM یا سطح منطقی
- دامنه Duty Cycle ورودی: 0 تا 100 درصد
- فرکانس PWM ورودی: تا 25KHz
- محافظتها: افزایش دما، افزایش جریان، اتصال کوتاه، افت یا افزایش ولتاژ
- ایزولاسیون سیگنال کنترل: توسط IC مدل 74HC244
- ابعاد ماژول: 49mm × 49mm
کاربردهای رایج
درایور BTS7960 به دلیل توان بالا و پشتیبانی از کنترل دقیق، گزینهای ایدهآل برای راهاندازی انواع موتورهای DC قدرتمند و سیستمهای نیازمند ترمزگیری قوی است. از این ماژول میتوان در کاربردهای رباتیک و اتوماسیون صنعتی تا کنترل خودروهای سنگین الکترونیکی بهره گرفت.
- رباتهای متحرک با بار سنگین
- موتورهای صنعتی با جریان بالا
- ماشینآلات CNC کوچک
- خودروهای الکتریکی کنترلی (RC)
- پروژههای DIY در مقیاس نیمهصنعتی
- سامانههای حملونقل هوشمند
- درایو موتورهای درب اتوماتیک
- تجهیزات آزمایشگاهی قدرتی
- ماژولهای راهانداز موتور در آردوینو و رزبری پای
- کنترل فنهای صنعتی پرمصرف
Introduction
The drive uses an H-bridge driver module that composed by Infineon power drive chip BTS7960, with overheating and overcurrent protection. Double BTS7960 H-bridge driver circuit, with strong drive and braking effect, use 74HC244 chip effectively isolate the microcontroller and the motor drive! High Current up to 43A
Specification
Input voltage: 6V-27V
Model: IBT-2
Maximum current: 43A
Input level: 3.3-5V
Control mode: PWM or level
Duty cycle: 0-10
Applications
Current diagnostic
Slope adjustment
Dead Time generation
Overtemperature, overvoltage, undervoltage, overcurrent protection
Short circuit protection
-
میرعلی حیدری | 5ماه قبل میخوام شیربرقی از نوع فرکانسی رو با این ماژول راه اندازی کنم آیا میشه این ماژول رو با ماژول xy-Lpwm ادغام کنم و خروجی ۱۲ ولت و ۵ آمپر برای تست شیربرقی داشته باشم
-
ادمین | 5ماه قبل برای دریافت پاسخ سریع و جامع در مورد سوالات علمی و فنی خواهشمند است به انجمن های تخصصی برق و الکترونیک ECA مراجعه فرمایید. (www.eca.ir/forums)
-
-
عبدالرحیم محمدی زاده | حدود 1 سال قبل درود میشه دو موتور 775 موازی رو به خروجی ماژول کرد؟ و اینکه ولتاز و شوک برگشتی از سمت موتور به ماژول صدمه نمیزنه؟
-
مازیار شیخی | 6ماه قبل شما کلا یک دیود هرزگرد همیشه به ورودی موتور وصل کن چون باز سلفی محسوب میشه و در کار درایور حداقل اختلال ایجاد میکنه.
در مورد دو تا موتور ۷۷۵ هم چون داری مواری میکنی باهم عملا مشکل ولتاژ نداری چون این ماژول تا ۲۷ ولت کار میکنه ولی جریانت خیلی بالا میره.چون جریان ضربه در موتور ۷۷۵ گاهی تا ۲۰ آمپر یا حتی بیشتر هم میشه.البته من تست نکردم ولی شنیدم.در حالت عادی هم ۷۷۵ تا ۱۰ آمپرو میگیره.پس عقل حکم میکنه ماژول جریان بالاتر بگیری یا حتما یک فیوز ۴۰ آمپر سر راه بزاری…
در مورد منبع تغذیه هم که قطعا باید این مواردو درنظر بگیری -
ادمین | حدود 1 سال قبل سلام
برای این مورد تست نشده است.
-
-
حسین نیک خواه | بیش از 2 سال قبل باسلام
رفع مشکل pwm_11 در کتابخانه bts7960 در آردوینو:
درهنگام استفاده از تابع motorController.Stop مشاهده می شود. سطح ولتاژ در پایه 11 آردوینو uno مقدار صفر ندارد، و سیگنال مربعی با دیوتی سایکل حدود ۱٪ تولید می شود.
لین سیگنال با عث ایجاد صدا در موتور و ایجاد تلفات در ترانزیستورهای قدرت می شود.
برای رفع این مشکل می بایست مقدار رجیستر OCR2A برابر با صفر قرار گیرد.
;OCR2A = 0
دستور فوق را همیشه پس از تابع stop قرار دهید:
;()motorController.Stop
:OCR2A = 0 -
محمد تقی زاده | بیش از 2 سال قبل سلام
یک موتور دارم که 13.5 آمپر جریان میکشه وقتی به ترانس 12 ولت 15 و 20 آمپر متصل میکنم ترانس قطع میشه
من باید با ماژول درایور موتور راه اندازیش کنم؟-
ادمین | بیش از 2 سال قبل سلام ، در وهله اول سیم بندی را چک نمایید و با توجه به آمپراژ مصرفی موتور خود مطمئن شوید که تغذیه چنین آمپری را می تواند در خروجی ارائه دهد همچنین در صورت تایید موارد قبلی می توانید از درایور برای موتور استفاده نمایید.
-
-
کریم جویبان | بیش از 4 سال قبل سلام
لطفا آیسی های مثل VN20AN که ماسفت به همراه درایور و برای جریان بالا هست را هم اگه ممکنه موجود کنید
توی ایسیو و شیرهای هیدرولیک کاربرد دارد
جاهایی که سلونوئید به منفی و زمین وصل بوده و باید ولتاژ مثبت کنترل شود
برای ولتاژ زیر 40 ولت
با ماسفت درایور مثل IR2110 یا پمپ شارژ ماسفت ترانزیستوری برد شلوغ میشود
با تشکر-
ادمین | بیش از 4 سال قبل سلام، پیشنهاد شما برای بررسی به بخش واردات ارجاع داده شد. از حسن توجه شما سپاس گزاریم.
-
