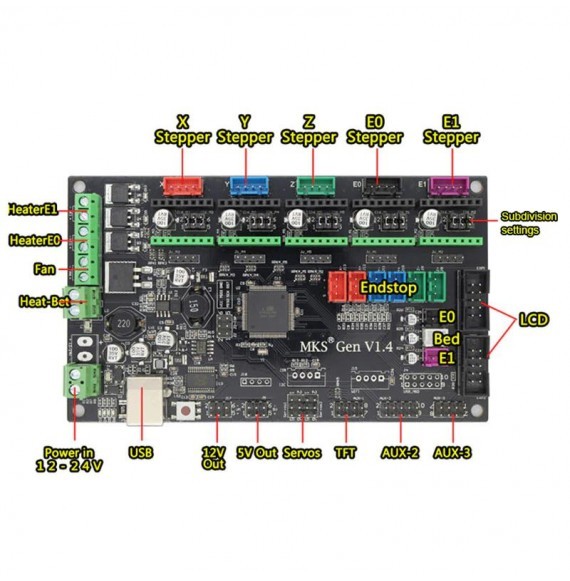

برد کنترل MKS Gen V1.4 برای کنترل پرینترهای سه‌بعدی طراحی شده و قابلیت‌های Arduino Mega 2560 و RAMPS 1.4 را روی یک PCB یکپارچه ارائه می‌دهد. این ساختار تعداد اتصالات میان بردها را کاهش داده و مونتاژ بخش الکترونیکی پرینتر سه‌بعدی را ساده‌تر می‌کند.

پردازنده ATmega2560 وظیفه اجرای Firmware و مدیریت موتورها، هیترها، سنسورها و سایر بخش‌های دستگاه را بر عهده دارد. روی برد 5 محل برای نصب درایور استپر موتور در نظر گرفته شده است که با ماژول‌های متداول A4988 و DRV8825 سازگار هستند. در نتیجه می‌توان درایور متناسب با موتور و نیاز دستگاه را به‌صورت جداگانه انتخاب و در صورت نیاز تعویض کرد.MKS Gen V1.4 از تغذیه 12 تا 24V DC پشتیبانی می‌کند و برای استفاده از Firmware متن‌باز Marlin مناسب است. همچنین رابط‌های موردنیاز برای اتصال نمایشگرهای RepRap 2004 و 12864، سروو و درگاه‌های AUX در اختیار کاربر قرار گرفته‌اند.وجود خروجی‌های MOSFET برای کنترل بارهایی مانند Hotend و Heated Bed و همچنین دسترسی به سیگنال‌های Pulse و Direction برای اتصال درایورهای خارجی، این برد را برای ساخت، تعمیر یا ارتقای سیستم کنترل پرینتر سه‌بعدی کاربردی می‌کند.

مشخصات

• نوع: برد کنترل پرینتر سه‌بعدی
• مدل: MKS Gen V1.4
• پردازنده: ATmega2560
• معماری سخت‌افزاری: یکپارچه‌سازی Mega 2560 و RAMPS 1.4
• ولتاژ تغذیه: 12 تا 24V DC
• تعداد محل نصب درایور استپر موتور: 5
• درایورهای استپر موتور سازگار: A4988 و DRV8825
• تعداد لایه PCB: 4
• Firmware سازگار: Marlin
• نمایشگرهای قابل اتصال: RepRap Smart Controller 2004 و RepRap Smart Controller 12864
• رابط‌های جانبی: Servos، AUX-1 و AUX-2
• خروجی سیگنال درایور خارجی: Pulse و Direction
• تعداد خروجی MOSFET: 4
• کاربری خروجی‌های MOSFET: Hotend و Heated Bed
• نوع فیوز حفاظتی: قابل تعویض

ویژگی‌ها

• یکپارچه شدن بخش‌های Mega 2560 و RAMPS 1.4 روی یک برد
• کاهش اتصالات بین بردی نسبت به ترکیب جداگانه Mega و RAMPS
• امکان انتخاب و تعویض جداگانه درایورهای استپر موتور
• PCB چهارلایه با طراحی بهینه‌تر برای مدیریت حرارت
• قابلیت استفاده با سیستم‌های تغذیه 12V و 24V
• امکان استفاده از Firmware متن‌باز Marlin
• پشتیبانی از نمایشگرهای رایج مورد استفاده در پرینترهای سه‌بعدی
• دسترسی به سیگنال‌های کنترلی برای استفاده از درایورهای استپر خارجی
• وجود رابط‌های جانبی برای توسعه سیستم

کاربردها

برد کنترل MKS Gen V1.4 برای مدیریت بخش‌های مختلف یک پرینتر سه‌بعدی از جمله استپر موتورها، Hotend، Heated Bed و رابط کاربری قابل استفاده است. معماری مشابه RAMPS 1.4 و پشتیبانی از Marlin، استفاده از آن را در بسیاری از طراحی‌های متن‌باز پرینتر سه‌بعدی امکان‌پذیر می‌کند. خروجی سیگنال برای درایورهای خارجی نیز امکان استفاده در برخی دستگاه‌های حرکتی و CNC سازگار را فراهم می‌کند.

• ساخت پرینتر سه‌بعدی FDM
• تعمیر و ارتقای کنترلر پرینتر سه‌بعدی
• کنترل استپر موتورهای محورهای حرکتی
• کنترل اکسترودر پرینتر سه‌بعدی
• کنترل Hotend و Heated Bed
• ساخت دستگاه‌های حرکتی مبتنی بر استپر موتور
• پروژه‌های CNC سازگار با ساختار و Firmware برد

Features
1, Mega 2560 and ramps1.4 set on a board, to solve complicated Ramps1.4 combination of interfaces, the problem of failure prone.
2, replace the motor drive, drive and support 4988 8825 drive.
3, the circuit board with high-quality 4-layer, heat and made a special optimization; ramps are 2 shelves.
4, using high-quality MOSFET, and better heat dissipation.
5, using a dedicated power chip, support 12V-24V power input, the voltage converter chip to solve the heat problem Ramps.
6, can accept 24V input power under the same system can be hot-bed current is reduced to 1/4, an effective solution to the hot bed MOS pipe heat problems.
7, the firmware can use open source firmware Marlin, ramps1.4 identical configuration and can directly replace Ramps1.4.
8, can be connected to the control panel and 12864LCD Ramps1.4,2004LCD control panel.(Can't be sure to match all of stype of 12864LCD and 2004LCD )
9, reserved for motor pulse and direction output ports for easy plug-in high-current To add a large current (eg 2A, 5A) motor drive circuit.
10, reserved Ramps1.4 on Servos, AUX-1, AUX-2 interface that provides three 5V output, three 12V outputs.
