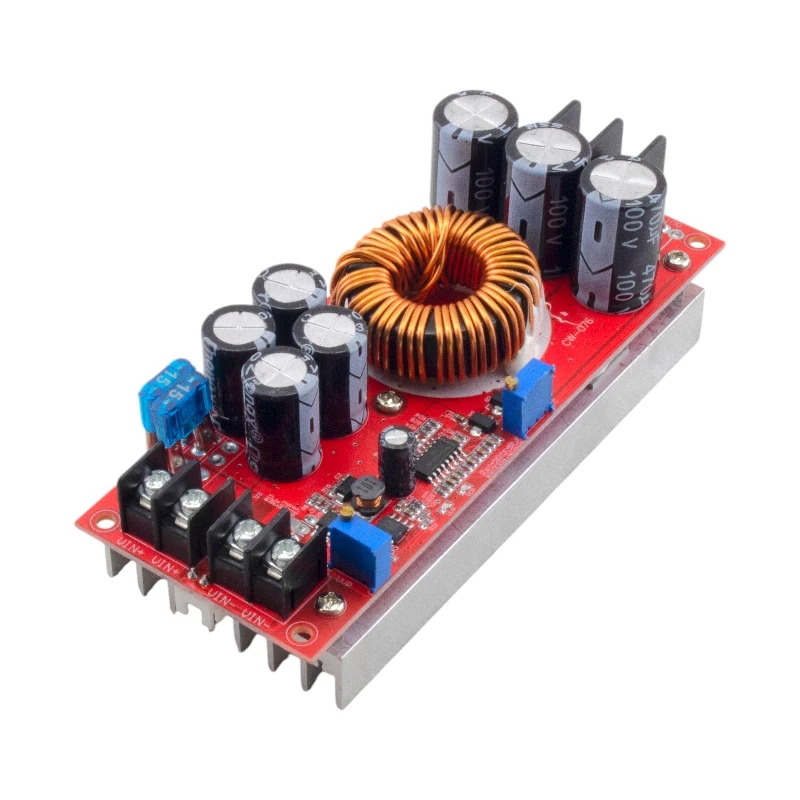

این ماژول مبدل یک افزاینده ولتاژ DC-DC غیرایزوله از نوع Boost است که برای تبدیل ولتاژ DC پایین‌تر به ولتاژ DC بالاتر استفاده می‌شود. محدوده ورودی اعلام‌شده 10 تا 60V و خروجی آن در محدوده 12 تا 83V قابل تنظیم است.علاوه بر تنظیم ولتاژ، امکان تنظیم محدودکننده جریان خروجی در محدوده اعلامی 0.5 تا 18A وجود دارد. همچنین مدار دارای قابلیت تنظیم حفاظت افت ولتاژ ورودی است که می‌تواند در کاربردهای باتری‌محور مفید باشد.توان قابل دستیابی به شرایط کاری وابسته است و عنوان 1200W به‌معنای تحویل این توان در تمام ولتاژهای ورودی نیست. طبق مشخصات اعلام‌شده، توان ورودی با محدودیت جریان 20A تعیین می‌شود؛ برای مثال در ورودی 12V حداکثر توان ورودی نظری 240W و در 24V برابر 480W است. توان خروجی واقعی نیز به راندمان، اختلاف ولتاژ ورودی و خروجی، جریان بار و شرایط خنک‌کاری وابسته خواهد بود.برای کار در جریان‌های بالا، استفاده از سیم مسی با سطح مقطع مناسب و خنک‌کاری کافی اهمیت زیادی دارد.

مشخصات فنی

• نوع: ماژول مبدل افزاینده ولتاژ DC-DC غیرایزوله
• توپولوژی تبدیل: Boost
• ولتاژ ورودی: 10 تا 60V DC
• ولتاژ خروجی: 12 تا 83V DC قابل تنظیم
• حداکثر جریان ورودی اعلام‌شده: 20A
• حداکثر جریان خروجی اعلام‌شده: 18A
• محدوده تنظیم جریان: 0.5 تا 18A
• دقت اعلام‌شده تنظیم جریان: ±0.3A
• جریان مصرفی بدون بار اعلام‌شده: 15mA
• فرکانس کاری: 150kHz
• راندمان تبدیل اعلام‌شده: 92% تا 97%

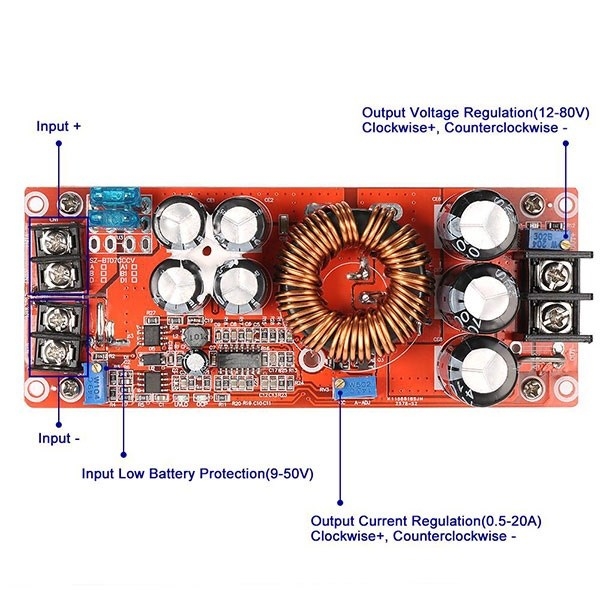

• محدوده تنظیم حفاظت افت ولتاژ ورودی: 9 تا 50V
• حفاظت اضافه‌جریان ورودی: دارد
• آستانه اعلام‌شده حفاظت اضافه‌جریان ورودی: بیش از 25A
• حفاظت اتصال کوتاه: دارد
• فیوز ورودی: 30A
• حفاظت اتصال معکوس ورودی: دارد
• محدوده دمای کاری اعلام‌شده: -40°C تا +85°C
• ابعاد: 130×52×53mm

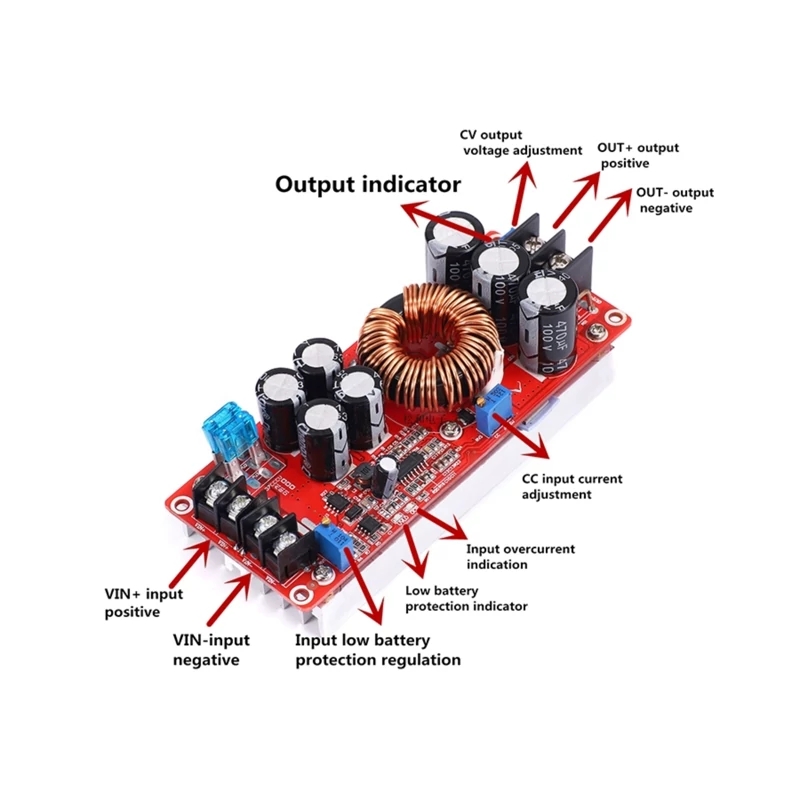

• اتصال توان: 4 ستون مسی 3mm و ترمینال

ویژگی‌ها

• امکان افزایش ولتاژ در محدوده وسیع ورودی DC
• قابلیت تنظیم پیوسته ولتاژ خروجی
• امکان محدود کردن جریان متناسب با بار
• قابلیت تنظیم حفاظت افت ولتاژ ورودی برای کاربردهای باتری
• برخورداری از حفاظت اضافه‌جریان ورودی
• برخورداری از حفاظت اتصال کوتاه
• دارای حفاظت در برابر اتصال معکوس ورودی
• امکان استفاده در سیستم‌های DC با ولتاژهای ورودی مختلف

نکات مهم پیش از خرید و استفاده

• این مبدل از نوع Boost است؛ بنابراین برای افزایش ولتاژ طراحی شده و جایگزین مبدل کاهنده ولتاژ نیست.
• توان 1200W را نباید توان خروجی قابل دستیابی در تمام شرایط کاری در نظر گرفت. طبق اطلاعات ارائه‌شده، توان ورودی با رابطه Vin × 20A محدود می‌شود. برای نمونه در 12V حداکثر توان ورودی نظری 240W و در 24V برابر 480W است.
• توان خروجی از توان ورودی کمتر است و به راندمان تبدیل و شرایط کاری بستگی دارد.
• برای جریان ورودی بیش از 15A، خنک‌کاری فعال با فن توصیه شده است. در جریان خروجی بیش از 10A نیز باید دفع حرارت تقویت شود.
• در جریان‌های بالا از سیم مسی با سطح مقطع مناسب و اتصالات محکم استفاده کنید.
• قبل از اتصال بار، ولتاژ خروجی را با مولتی‌متر اندازه‌گیری و روی مقدار موردنیاز تنظیم کنید.
• هنگام راه‌اندازی اولیه می‌توان ورودی را روی 12V تنظیم و با رعایت پلاریته به +VIN و -VIN متصل کرد. سپس ولتاژ خروجی با مولتی‌متر بررسی شود.
• طبق روش تست ارائه‌شده برای این نسخه، مشاهده ولتاژ خروجی در محدوده 45 تا 65V در تست اولیه به‌عنوان نشانه عملکرد ماژول در نظر گرفته شده است. پیش از اتصال تجهیزات، خروجی باید متناسب با ولتاژ مجاز بار تنظیم شود.

کاربردها

این ماژول مبدل برای پروژه‌هایی مناسب است که به افزایش ولتاژ DC همراه با قابلیت تنظیم ولتاژ و محدودسازی جریان نیاز دارند. از آن می‌توان در ساخت منابع تغذیه قابل تنظیم، سیستم‌های باتری، تجهیزات آزمایشگاهی و تأمین ولتاژ بارهای DC استفاده کرد. انتخاب منبع ورودی، سیم‌کشی و خنک‌کاری باید متناسب با توان واقعی موردنیاز انجام شود.

• ساخت منبع تغذیه DC قابل تنظیم
• افزایش ولتاژ خروجی باتری‌ها
• پروژه‌های تغذیه توان بالا
• تجهیزات آزمایشگاهی و تست
• تأمین ولتاژ بارهای DC
• سیستم‌های شارژ با کنترل و تنظیم مناسب
• پروژه‌های الکترونیک قدرت
