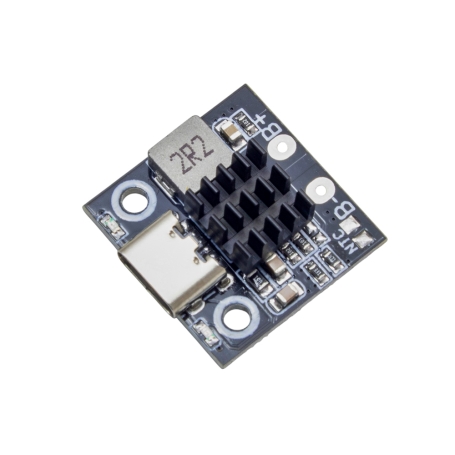

این ماژول شارژر بر پایه تراشه LX-LC535 طراحی شده و برای شارژ باتری‌های لیتیوم‌یون تک سلول (1S) با ولتاژ 3.7V (حداکثر شارژ 4.2V) کاربرد دارد. ورودی تغذیه از طریق کانکتور Type-C با ولتاژ 5V تأمین می‌شود و جریان شارژ نهایی در دو مدل متفاوت این ماژول بین 2.8A و 3.6A قابل انتخاب است. جریان واقعی شارژ در خروجی باتری اندازه‌گیری می‌شود و با توجه به طراحی داخلی ماژول، بازده تبدیل تا 93٪ می‌رسد. سیستم محافظ داخلی شامل محافظت در برابر شارژ بیش‌ازحد (Overcharge)، اتصال کوتاه، و دمای بیش‌ازحد بوده و نیازی به دیود جلوگیری از جریان برگشتی ندارد. نشانگر LED تعبیه‌شده روی برد، وضعیت شارژ را با نور قرمز (در حال شارژ) و نور آبی (شارژ کامل) نمایش می‌دهد. همچنین نقاط اتصال NTC جهت افزودن سنسور دما یا کلید توقف اضطراری نیز در نظر گرفته شده است. در مدل 3.6A با حذف مقاومت 2.2Ω مشخص‌شده روی برد، جریان شارژ به حداکثر مقدار خود افزایش می‌یابد. این ماژول انتخابی مناسب برای شارژ پک‌های لیتیومی پرظرفیت در پاوربانک‌ها، ربات‌ها، و پروژه‌های قابل‌حمل است.

مشخصات

• ولتاژ ورودی: 5V از طریق درگاه USB Type-C
• ولتاژ خروجی شارژ: حداکثر 4.2V (باتری 1 سل لیتیوم)
• جریان خروجی شارژ: 2.8A یا 3.6A (با حذف ویا تغییر مقاومت)
• راندمان تبدیل: حداکثر 93٪
• سیستم محافظت: محافظ اتصال کوتاه، شارژ بیش‌ازحد، دمای بالا
• وضعیت LED: نور قرمز = در حال شارژ / نور آبی = شارژ کامل
• پایه‌های خروجی:
• B+ برای اتصال به قطب مثبت باتری
• B− برای اتصال به قطب منفی باتری
• امکان افزودن سنسور دما (NTC) یا کلید توقف
• نوع برد: ماژول شارژ و محافظ باتری لیتیوم 1S
• NTC استاندارد مورد استفاده : 10kΩ
• ابعاد: 21*22*8 میلی‌متر
• دارای هیت سینک نصب شده روی تراشه

نحوه تغییر جریان شارژ

بر روی برد این ماژول، یک مقاومت سطح‌چاپی (SMD) مشخص به‌عنوان محدودکننده جریان تعبیه شده است. جریان شارژ خروجی پیش‌فرض ماژول با این مقاومت در حدود 3.6 آمپر می‌باشد. اما در صورتی که بخواهید جریان شارژ را به 2.2 آمپر کاهش دهید (برای محافظت بیشتر از باتری، کاهش گرما یا افزایش عمر سلول)، کافی است تغییر ساده‌ای انجام دهید:

تغییر جریان به 2.2 آمپر:

• مقاومت 471 (470Ω) فعلی را حذف کنید به‌جای آن یک مقاومت SMD با مقدار 2.2Ω (2R2) نصب کنید

تغییر جریان به 3.6 آمپر:

• مقاومت را با مقدار 0.22Ω (R22) جایگزین کنید (و مطمئن شوید که ماژول تهویه کافی دارد چون گرمای زیادی تولید می‌شود)

برای حذف مقاومت مراحل زیر را انجام دهید:

• برد را از منبع تغذیه جدا کنید و کاملاً خاموش باشد.
• از هویه نوک‌تیز یا هیتر برای جدا کردن مقاومت استفاده کنید.
• اطمینان حاصل کنید که اتصال کوتاه یا باقی‌مانده‌ی لحیم در محل حذف‌شده باقی نمانده باشد.
• پس از حذف، جریان خروجی به‌طور خودکار به حدود 2.2 آمپر محدود خواهد شد.

هشدار:

• در صورت حذف اشتباه مقاومت یا آسیب‌دیدن قطعات اطراف، امکان عملکرد نادرست ماژول وجود دارد.
• توصیه می‌شود این تغییر فقط توسط افراد دارای تجربه در لحیم‌کاری قطعات SMD انجام شود.
• پس از حذف مقاومت، به دلیل کاهش جریان، گرمای تولیدی ماژول نیز کاهش یافته و ایمنی و طول عمر باتری بهبود پیدا می‌کند.

کاربردهای رایج

این ماژول برای شارژ باتری‌های لیتیوم‌یون 1 سل در پروژه‌های مختلفی که نیاز به جریان شارژ بالا دارند بسیار مناسب است. به‌ویژه در ساخت پاوربانک‌ها، مدارهای قابل‌حمل، ابزارهای شارژی و دستگاه‌های IoT کاربرد دارد.

• شارژ باتری لیتیوم 18650 یا 26650
• پاوربانک‌های دست‌ساز
• ربات‌های قابل‌حمل و شارژی
• دستگاه‌های IoT و وایرلس
• ابزارهای شارژی سبک‌وزن
• تجهیزات پزشکی و ایمنی همراه
• پروژه‌های DIY با نیاز به شارژ سریع
• منبع تغذیه موقت برای بردهای ESP32 / Arduino
• پک‌های روشنایی LED پرتابل
• مدارهای ذخیره انرژی خورشیدی کوچک

This charger module is designed based on the LX-LC535 chip and is used to charge single-cell (1S) lithium-ion batteries with a voltage of 3.7V (maximum charge 4.2V). The power input is supplied via the Type-C connector with a voltage of 5V, and the final charge current can be selected between 2.8A and 3.6A in two different models of this module. The actual charge current is measured at the battery output, and due to the internal design of the module, the conversion efficiency reaches 93%. The internal protection system includes protection against overcharge, short circuit, and overtemperature, and does not require a reverse current prevention diode. The LED indicator built into the board displays the charging status with red light (charging) and blue light (fully charged). NTC connection points are also provided for adding a temperature sensor or emergency stop button. In the 3.6A model, by removing the 2.2Ω resistor specified on the board, the charging current increases to its maximum value. This module is a suitable choice for charging high-capacity lithium packs in power banks, robots, and portable projects.

Specifications

Input voltage: 5V via USB Type-C port
Charging output voltage: Max. 4.2V (1-cell lithium battery)
Charging output current: 2.8A or 3.6A (by removing or changing the resistor)
Conversion efficiency: Max. 93%
Protection system: Short circuit protection, overcharge, high temperature
LED status: Red light = charging / Blue light = fully charged
Output pins:
B+ to connect to the positive pole of the battery
B− to connect to the negative pole of the battery
Possibility of adding a temperature sensor (NTC) or stop switch
Board type: 1S lithium battery charging and protection module
Standard NTC used: 10kΩ
Dimensions: 22.5*22*8 mm
With heat sink mounted on the chip
