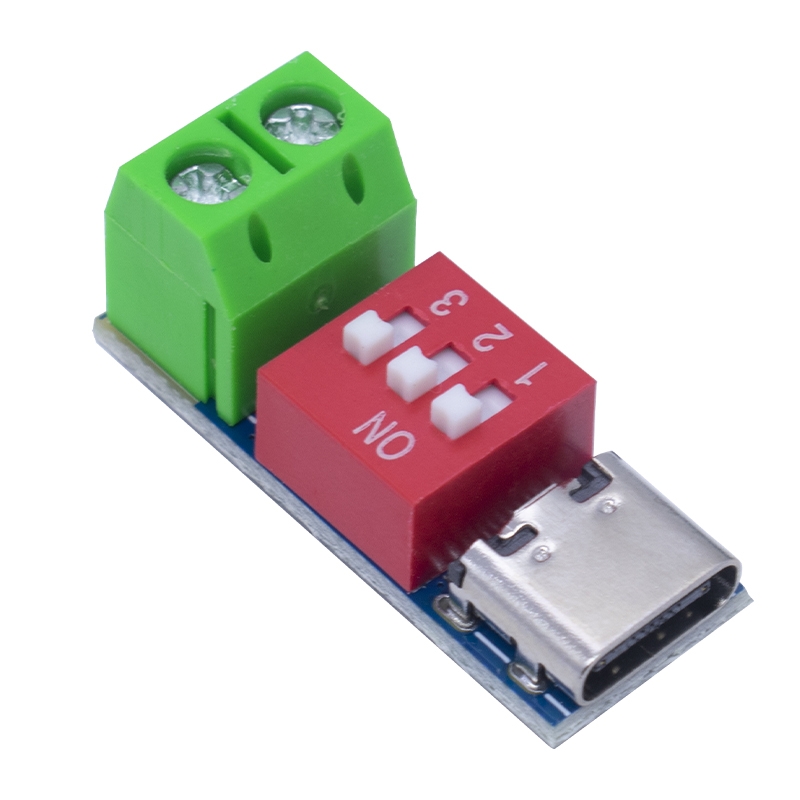

این ماژول یک برد اکتیوکننده (Trigger Board) برای پروتکل‌های شارژ سریع USB Power Delivery (PD) و Quick Charge (QC) است که امکان استخراج ولتاژ‌های خاص (از 5V تا 20V) از منبع Type-C را فراهم می‌کند. عملکرد آن به‌صورت تقلید درخواست دستگاه مصرف‌کننده (Sink) از منبع PD/QC می‌باشد، و به کمک کلیدهای DIP قرمز روی برد می‌توان ولتاژ خروجی را به‌صورت دستی بین مقادیر استاندارد انتخاب کرد. این برد به‌طور خاص برای طراحان، مهندسان و کاربران حرفه‌ای طراحی شده که نیاز به تست، تغذیه یا راه‌اندازی مدارهایی با ولتاژ متغیر از طریق منبع USB-C دارند. خروجی به‌صورت پد ترمینالی با دو پیچ (VBUS و GND) ارائه می‌شود و در کنار چیپ کنترل، خازن‌های نویزگیر و مقاومت‌های برنامه‌پذیر نصب شده‌اند که عملکرد پایدار و دقیق را تضمین می‌کنند.

مشخصات

• ورودی: پورت USB Type-C نر
• ولتاژ ورودی: 5V تا 20V از طریق منبع دارای پشتیبانی PD یا QC
• ولتاژ خروجی قابل تنظیم: 5V / 9V / 12V / 15V / 20V (با استفاده از DIP سوئیچ)
• حداکثر جریان خروجی: [نیاز به تأیید - معمولاً 3A تا 5A]
• توان خروجی: [نیاز به تأیید - معمولاً تا 100W]
• پشتیبانی از پروتکل‌ها: USB PD2.0 / PD3.0 / QC2.0 / QC3.0 / AFC / FCP

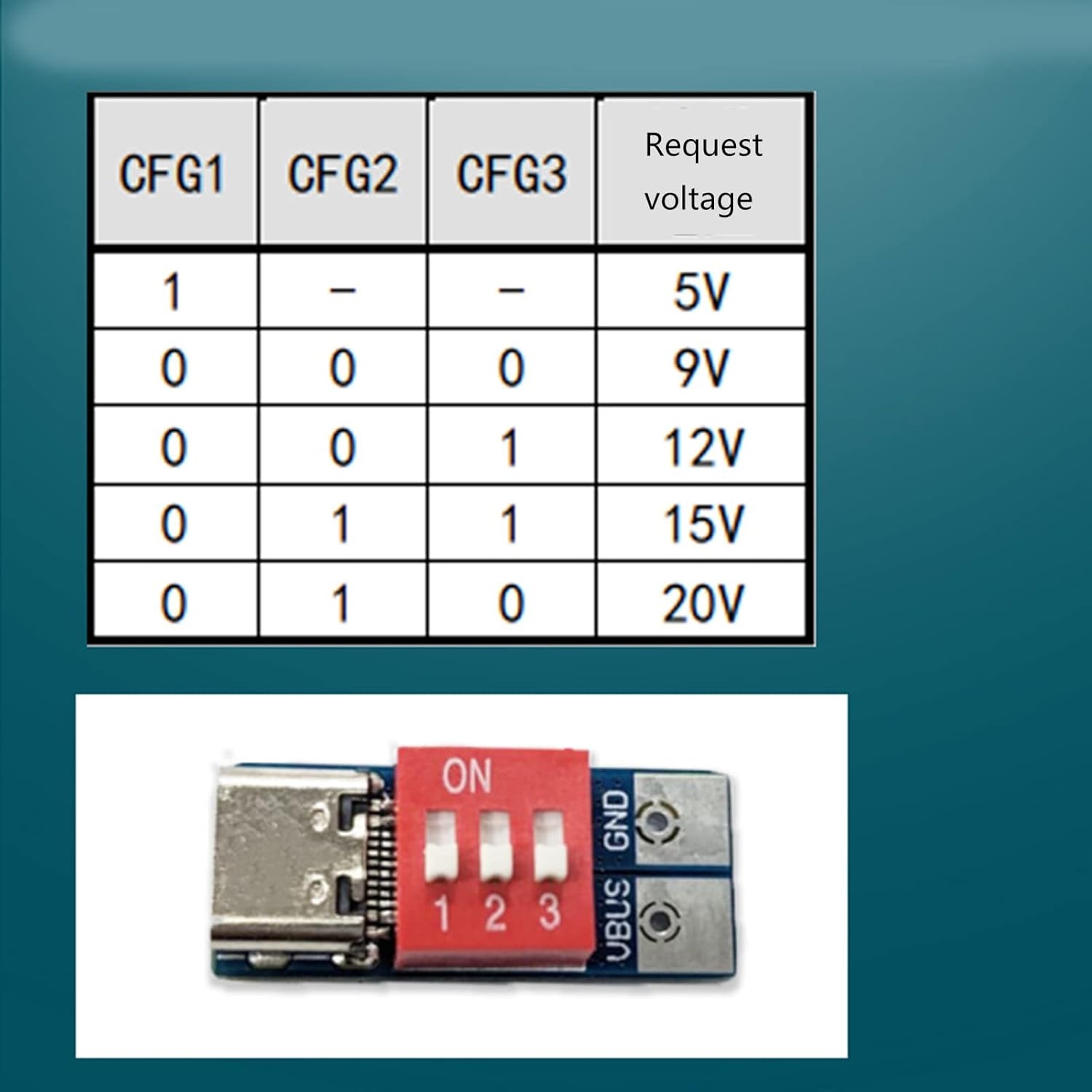

• روش تنظیم ولتاژ: سوئیچ دستی 3 حالته (DIP Switch)
• خروجی: ترمینال پیچی (VBUS و GND)

کاربردهای رایج

این ماژول برای تست و استفاده از منابع تغذیه USB-C PD/QC در پروژه‌های حرفه‌ای و نیمه‌حرفه‌ای بسیار پرکاربرد است. به کمک این برد می‌توان از آداپتورهای لپ‌تاپ، شارژرهای موبایل و پاوربانک‌های PD برای تغذیه انواع مدارها بهره برد.

• تست منابع تغذیه USB PD/QC
• تأمین تغذیه مدارهای توسعه و آزمایشگاهی
• تبدیل آداپتورهای PD به منبع ولتاژ دلخواه
• پروژه‌های DIY نیازمند ولتاژ بالا
• راه‌اندازی درایورها یا ماژول‌های ولتاژ بالا با USB-C
• ساخت پاوربانک‌های خروجی ثابت
• فعال‌سازی ولتاژهای خاص روی پاوربانک‌ها
• جایگزین منابع تغذیه آزمایشگاهی ساده
• تجهیزات اندازه‌گیری و ابزار دقیق قابل حمل
• تست شارژرهای سریع و ولتاژگیرها

Features

1. The PD decoy supports PD3.0/2.0, BC1.2 and other fast charging Boost protocols, supports up to 10 times the power, and provides functions such as over-temperature and over-voltage protection.
2. The voltage can be adjusted by the dial switch, and the output voltage is up to 20V.
3. Support PD3.0/2.0, BC1.2 and other fast charging protocols.
4. Support USB Type-C PD, support positive and negative insertion detection and automatic switching.
5.Support 4V to 22V input voltage

Parameters

Input voltage: support 5V to 20V
Output voltage: up to 20V
Interface: Support USB Type-C PD
Power: up to 100W
