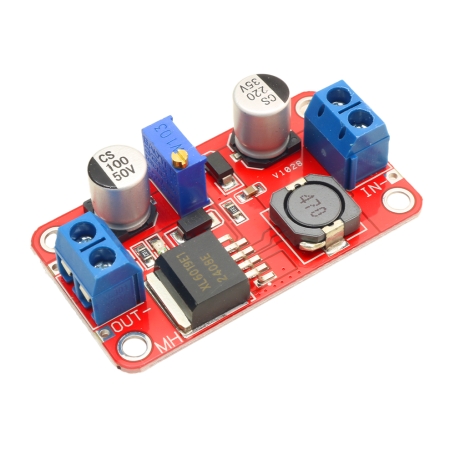

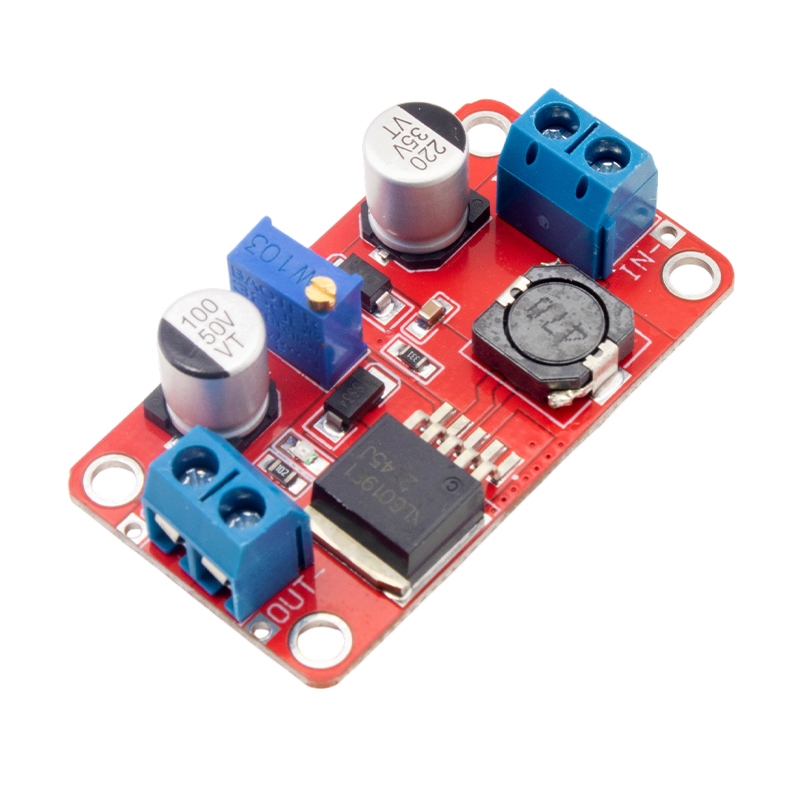

ماژول افزاینده DC به DC جریان 5 آمپر XL6019

کد کالا: 3011015288

ماژول افزاینده ولتاژ XL6019 یک مبدل DC به DC از نوع Boost است که برای افزایش ولتاژ منابع تغذیه DC به سطح بالاتر مورد استفاده قرار می‌گیرد. این ماژول با بهره‌گیری از تراشه XL6019 شرکت XLSEMI، فرکانس سوئیچینگ 180kHz و پتانسیومتر مولتی‌ترن، امکان تنظیم ولتاژ خروجی را فراهم می‌کند.

3.3
امتیاز کاربران
14 رای‌دهنده 101 دیدگاه
ارسال سریع به سراسر کشور
ارسال روزانه سفارش‌ها به تمامی نقاط ایران با امکان ارسال رایگان و روش‌های متنوع حمل
بسته‌بندی حرفه‌ای و ایمن
بسته‌بندی مناسب برای محافظت از قطعات الکترونیکی حساس در فرآیند حمل و جابه‌جایی
خرید مطمئن از ECA
ارائه کالاها با تضمین اصالت و پشتیبانی پس از فروش
2,930,000 ریال
موجود در انبار
موجود در انبار
ماژول XL6019 یک مبدل افزاینده ولتاژ سوئیچینگ (DC-DC Boost Converter) است که امکان تبدیل ولتاژ مستقیم ورودی به ولتاژی بالاتر و قابل تنظیم را فراهم می‌کند. این ماژول برای کاربردهایی طراحی شده است که ولتاژ منبع تغذیه کمتر از ولتاژ موردنیاز مصرف‌کننده بوده و لازم است بدون استفاده از مدارهای پیچیده، ولتاژ افزایش پیدا کند.در ساخت این ماژول از تراشه XL6019 ساخت شرکت XLSEMI استفاده شده است. این تراشه دارای ماسفت قدرت داخلی (Internal Power MOSFET) بوده و با استفاده از روش کنترل جریان (Current Mode Control) و فرکانس سوئیچینگ ثابت 180kHz، وظیفه کنترل فرایند تبدیل انرژی را بر عهده دارد.
ولتاژ خروجی ماژول به کمک یک پتانسیومتر مولتی‌ترن قابل تنظیم است. این ویژگی امکان انتخاب ولتاژ موردنیاز برای تغذیه انواع مدارات و تجهیزات الکترونیکی را فراهم می‌کند. همچنین وجود ترمینال‌های پیچی در قسمت ورودی و خروجی، اتصال سیم‌های تغذیه را آسان‌تر کرده و نیاز به لحیم‌کاری مستقیم سیم‌ها روی برد را کاهش می‌دهد.تراشه XL6019 از محدوده ولتاژ ورودی 5 تا 40V DC پشتیبانی می‌کند. در مدار این ماژول، محدوده ولتاژ خروجی اعلام‌شده تا 45V است؛ بااین‌حال محدوده عملی خروجی، علاوه بر ولتاژ ورودی، به مشخصات قطعات نصب‌شده روی برد، جریان بار و شرایط خنک‌کاری وابسته است.
یکی از ویژگی‌های این تراشه، جریان سوئیچ حداکثر 5A است. توجه داشته باشید که این مقدار مربوط به جریان سوئیچ داخلی تراشه بوده و به معنای توانایی ارائه جریان خروجی ثابت 5A نیست. جریان خروجی قابل استفاده با توجه به نسبت افزایش ولتاژ، توان ورودی، بازده تبدیل و محدودیت‌های حرارتی تغییر می‌کند.تراشه XL6019 همچنین دارای قابلیت‌های حفاظتی داخلی از جمله محدودسازی جریان (Current Limit)، خاموشی حرارتی (Thermal Shutdown)، راه‌اندازی نرم (Soft-Start) و حفاظت اضافه‌ولتاژ پایه سوئیچ است. این ویژگی‌ها به عملکرد کنترل‌شده مبدل کمک می‌کنند، اما جایگزین حفاظت‌های خارجی موردنیاز در برابر اتصال اشتباه، اتصال کوتاه طولانی‌مدت یا اضافه‌بار شدید نیستند.


مشخصات

  • نوع ماژول: مبدل افزاینده ولتاژ DC به DC
  • توپولوژی مبدل: Boost غیرایزوله
  • تراشه اصلی: XL6019E1
  • سازنده تراشه: XLSEMI
  • ولتاژ ورودی رسمی تراشه: 5 تا 40V DC
  • محدوده ورودی برای ماژول: 5 تا 40V DC
  • محدوده ورودی پیشنهادی: 5 تا 35V DC با درنظرگرفتن محدودیت قطعات برد
  • محدوده ولتاژ خروجی اعلام‌شده برای ماژول: 5 تا 45V DC
  • محدوده خروجی پیشنهادی: 5 تا 40V DC، مشروط به ظرفیت قطعات و شرایط بار
  • نوع خروجی: ولتاژ ثابت قابل تنظیم (CV)
  • روش تنظیم ولتاژ: پتانسیومتر مولتی‌ترن
  • حداکثر جریان سوئیچ تراشه: 5A
  • جریان خروجی: متغیر، وابسته به ولتاژ ورودی و خروجی، توان مصرفی و شرایط خنک‌کاری
  • فرکانس سوئیچینگ: 180kHz
  • حداکثر چرخه کاری (Duty Cycle): 90%
  • بازده تبدیل: تا 94% در شرایط مشخص آزمایشگاهی
  • ولتاژ مرجع فیدبک (Feedback): 1.25V
  • نوع کنترل: Current Mode Control
  • ماسفت داخلی: دارد
  • راه‌اندازی نرم (Soft-Start): دارد
  • حفاظت حرارتی تراشه: دارد
  • محدودکننده جریان داخلی: دارد
  • حفاظت اضافه‌ولتاژ پایه SW: دارد
  • حفاظت پلاریته معکوس ورودی: تأیید نشده
  • نوع اتصال ورودی و خروجی: ترمینال پیچی
  • نشانگر وضعیت خروجی: LED

ماژول افزاینده DC به DC جریان 5 آمپر XL6019


ویژگی‌ها

  • مجهز به تراشه مبدل افزاینده XL6019 ساخت XLSEMI
  • تبدیل ولتاژ DC ورودی به ولتاژ DC بالاتر
  • قابلیت تنظیم ولتاژ خروجی با پتانسیومتر مولتی‌ترن
  • دارای جریان سوئیچ داخلی حداکثر 5A
  • فرکانس سوئیچینگ ثابت 180kHz
  • محدوده ولتاژ کاری تراشه از 5 تا 40V DC
  • بازده تبدیل تا 94% در شرایط مشخص
  • مجهز به ماسفت قدرت داخلی
  • استفاده از ساختار کنترل جریان برای بهبود پاسخ دینامیکی
  • دارای محدودکننده جریان داخلی تراشه
  • مجهز به حفاظت حرارتی داخلی تراشه
  • دارای قابلیت راه‌اندازی نرم (Soft-Start)
  • دارای ترمینال پیچی برای اتصال ورودی و خروجی
  • مجهز به نشانگر LED خروجی
  • مناسب برای ساخت منابع تغذیه با خروجی قابل تنظیم
  • قابل استفاده در پروژه‌های الکترونیکی، رباتیک و تجهیزات باتری‌محور

ماژول افزاینده DC به DC جریان 5 آمپر XL6019


کاربردها

این ماژول مبدل ولتاژ برای مواقعی مناسب است که ولتاژ منبع DC کمتر از ولتاژ موردنیاز مصرف‌کننده باشد. می‌توان از آن برای ساخت منبع تغذیه قابل تنظیم، افزایش ولتاژ باتری‌ها، آزمایش مدارات و تأمین ولتاژ تجهیزات DC استفاده کرد. مقدار جریان خروجی باید بر اساس نسبت تبدیل، توان ورودی و شرایط حرارتی انتخاب شود.ماژول XL6019 دارای بازدهی بالای تا 94% است که موجب کاهش اتلاف انرژی می‌شود. همچنین، فرکانس سوئیچینگ بالای 400 کیلوهرتز این ماژول، امکان استفاده از قطعات خارجی کوچک‌تر و طراحی فشرده‌تر را فراهم می‌کند. وجود قابلیت‌های حفاظتی مانند حفاظت در برابر اضافه بار و اتصال کوتاه، امنیت بیشتری برای تجهیزات الکترونیکی شما تضمین می‌کند.

  • ساخت منابع تغذیه DC با ولتاژ خروجی قابل تنظیم
  • افزایش ولتاژ منابع تغذیه باتری‌محور
  • تبدیل ولتاژ 12V به 24V برای بارهای متناسب با توان ماژول
  • تأمین ولتاژ موردنیاز بردها و مدارات الکترونیکی
  • پروژه‌های رباتیک و مکاترونیک
  • تجهیزات قابل حمل با تغذیه DC
  • ساخت مدارات آزمایشگاهی و نمونه‌سازی
  • افزایش ولتاژ خروجی آداپتورها و منابع تغذیه DC
  • استفاده در تجهیزات روشنایی LED دارای محدودسازی جریان مناسب
  • پروژه‌های آموزشی مرتبط با مبدل‌های سوئیچینگ

ماژول افزاینده DC به DC جریان 5 آمپر XL6019

ماژول افزاینده DC به DC جریان 5 آمپر XL6019

10 کالای مشابه
پرفروش‌های هفته
امتیاز شما

نظر خود را بنویسید

تجربه خود را از این کالا با دیگران به اشتراک بگذارید.

۰/۱۰۰۰
3.3
امتیاز کلی
101 دیدگاه‌ها
پرطرفدار
  • علیرضا صبوئی | 4 هفته پیش
    با سلام و احترام
    در نظر دارم از یک پک باتری (424p) با ولتاژ بین 12 تا 16.8 یک خروجی 19 ولت و حدود 15. آمپر بگیرم. این خروجی گاهی تا 2 آمپر هم بالا میرود.
    در این صورت در بدترین حالت، 3.5 آمپر در ورودی و 2 آمپر در خروجی خواهم داشت.
    آیا این مصرف، در محدوده امن برای این ماژول قرار دارد؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 هفته پیش
      علیرضا صبوئی سلام و احترام، برای خروجی ۱۹ ولت و ۲ آمپر، توان خروجی حدود ۳۸ وات است و در ورودی ۱۲ ولت با احتساب تلفات، جریان می‌تواند بیش از ۳.۵ آمپر شود. اگرچه آی‌سی XL6019 جریان سوئیچ بالاتری را پشتیبانی می‌کند، محدودیت حرارتی قطعات و برد ماژول نیز تعیین‌کننده است؛ بنابراین کارکرد مداوم در این شرایط را نمی‌توان بدون تست دما و خنک‌کاری مناسب در محدوده امن به‌صورت قطعی تأیید کرد.
      0
      0
      پاسخ | گزارش
  • پارسا کاظم‌لو | 1 ماه پیش
    برای این چه باتری ای میتونم استفاده کنم منظورم حداقلش هست
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 1 ماه پیش
      پارسا کاظم‌لو سلام و احترام، برای انتخاب باتری مناسب این ماژول، باید ولتاژ ورودی مجاز ماژول، ولتاژ خروجی موردنظر و جریان مصرفی بار مشخص باشد. حداقل ظرفیت باتری به‌تنهایی تعیین‌کننده نیست و باتری باید توانایی تأمین جریان ورودی موردنیاز ماژول را نیز داشته باشد. لطفاً ولتاژ خروجی و جریان مصرفی دستگاه خود را اعلام فرمایید تا بتوان حداقل ولتاژ و ظرفیت مناسب باتری را مشخص کرد.
      0
      0
      پاسخ | گزارش
  • پارسا کاظم‌لو | 1 ماه پیش
    شما توی مشخصات حداقل ولتاژ ورودی رو 3 ولت زدید که منم همینو میخوام ولی دیتا شیت اصلی این ماژول حداقل ولتاژ ورودی رو 5 ولت زده شما از 3 ولت بودن ورودی اطمینان دارید؟
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 1 ماه پیش
      پارسا کاظم‌لو سلام اطلاعات مورد نیاز به توضیحات کالا اضافه و تصحیح شد. با تشکر از حسن توجه شما
      0
      0
      پاسخ | گزارش
  • مجید غفاری | 3 ماه پیش
    آقا یه ماژول ۵ به ۱۲ ولت که بدون هیچ قروقمیش ۳آمپر بهم بده چیه،منبع پاور بانک ۲۰۰۰۰ انکر هستش.
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 ماه پیش
      مجید غفاری سلام و احترام، اگر مودم واقعاً تا ۳ آمپر در ۱۲ ولت مصرف کند، هیچ ماژول افزاینده ۵ به ۱۲ ولت نمی‌تواند بدون قید و شرط این جریان را از ورودی ۵ ولت USB تأمین کند، زیرا به توان بالای حدود ۳۶ وات نیاز است و ورودی ۵ ولت باید بیش از ۸ آمپر جریان تأمین کند که خارج از توان USB معمولی است. اگر پاوربانک شما از خروجی PD با ولتاژ ۹ یا ۱۲ ولت پشتیبانی می‌کند، بهتر است مستقیماً از همان خروجی استفاده کنید یا از تریگر PD بهره ببرید؛ استفاده از ماژول XL6019 از ورودی ۵ ولت برای این کاربرد توصیه نمی‌شود.
      0
      0
      پاسخ | گزارش
  • مجید غفاری | 3 ماه پیش
    سلام وقت بخیر،آقا می خوام با یه پاور فست ۲۰۰۰۰ هزار،یه مودم ۱۲ ولت ۳ آمپر رو راه بندازم،طبق چیزایی که خوندم راحت میشه دیگه درسته؟و اگر میشه قابی که براش مناسب باشه موجود دارین؟
    0
    0
    پاسخ | گزارش
    مشاهده پاسخ ها (2)
    • پشتیبانی | 3 ماه پیش
      مجید غفاری سلام و احترام، برای مودم ۱۲ ولت ۳ آمپر حدود ۳۶ وات توان خروجی لازم است؛ بنابراین صرفاً ظرفیت ۲۰۰۰۰ میلی‌آمپرساعت پاوربانک کافی نیست و خروجی پاوربانک باید توان لازم را تأمین کند. همچنین XL6019 فقط افزاینده است و ولتاژ ورودی باید کمتر از ۱۲ ولت باشد. برای قاب اختصاصی این ماژول، مورد سازگار مشخصی در فروشگاه مشاهده نشد.
      0
      0
      پاسخ | گزارش
  • سان ار الله وردی پور | 3 ماه پیش
    سلام وقت بخیر یه سوالی داشتم میخوام چراغ شارژی درست کنم 2 تا چراغ هدلایت 9w 9v دارم که مستقیم بدون درایور میخوام به خروجی این ماژول وصل کنم و ورودی ماژول هم یه باتری ظرفیت3000میلی آمپر 3.7وات وصل کنم امکان دارد و اگر امکان داره ظرفیت باتری واسه ۳ ساعت روشن موندن چقدر نیازه
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 3 ماه پیش
      سان ار الله وردی پور سلام و احترام، اتصال مستقیم هدلایت‌ها به خروجی این ماژول توصیه نمی‌شود، زیرا LED های پرقدرت نیاز به درایور جریان ثابت دارند و اتصال مستقیم ممکن است باعث کاهش عمر یا آسیب LED شود. همچنین توان دو چراغ 18 وات است و با در نظر گرفتن تلفات مبدل، باتری 3.7 ولت 3000 میلی‌آمپر حدود 11 وات‌ساعت انرژی دارد و برای 3 ساعت روشنایی کافی نیست. برای این زمان به باتری با ظرفیت تقریبی حداقل 15000 میلی‌آمپر ساعت در ولتاژ 3.7 ولت یا ترکیب چند سلول موازی نیاز خواهید داشت.
      0
      0
      پاسخ | گزارش
  • پیام تحصیلی | 4 ماه پیش
    میخوام برق ورودی از باتری خودرو را بدم بهش و خروجی ثابت ۱۲ ولت بگیرم ازش در حقیقت برق خروجی را میخوام به ورودی کروز کنترل وصل کنم در حال حاضررمشکلی که دارم اینه که با روشن شدن مصرف کننده ها مثل چراغهای جلو ظبط کولر و... برق ورودی به کروز دچار مشکل میشه و عملکرد کلیدها مختل میشه با استفاده از این ماژول میخوام برق ثابت بده به کروز اساتید راهنمایی کنند که انتخاب درستیه
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      پیام تحصیلی سلام و احترام، ماژول XL6019 یک مبدل افزاینده ولتاژ است و فقط برای افزایش ولتاژ ورودی‌های پایین‌تر از خروجی طراحی شده است. باتری خودرو در حالت عادی حدود ۱۲ تا ۱۴.۵ ولت دارد، بنابراین برای گرفتن خروجی ثابت ۱۲ ولت گزینه مناسبی نیست و ممکن است باعث ناپایداری یا آسیب به مصرف‌کننده شود. برای این کاربرد معمولاً باید از مبدل کاهنده یا تثبیت‌کننده ولتاژ با ورودی مناسب خودرو استفاده شود که توانایی تحمل نوسانات و جریان موردنیاز کروز کنترل را داشته باشد. همچنین علت اختلال کروز باید از نظر افت ولتاژ، مسیر سیم‌کشی، اتصال بدنه و رله تغذیه بررسی شود.
      0
      0
      پاسخ | گزارش
  • پارسا حسین سرایی | 4 ماه پیش خریدار
    سلام یه سوال داشتم چرا سلف این ماژول خیلی داغ میکنه؟ نه جریان زیاد کشیدم نه چیزی
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 4 ماه پیش
      پارسا حسین سرایی سلام و احترام، مقدار دقیق مقاومت NTC برای این ماژول باید مطابق طراحی مدار و مقدار تعیین‌شده توسط سازنده باشد. متأسفانه اطلاعات رسمی از سوی شرکت سازنده در خصوص مقدار NTC مورد استفاده در این مدل ارائه نشده است، بنابراین امکان اعلام مقدار قطعی وجود ندارد. استفاده از مقدار نامناسب ممکن است باعث عملکرد نادرست بخش کنترل دما یا شارژ شود.
      0
      0
      پاسخ | گزارش
  • امیر حسین رحمتی | 5 ماه پیش
    سلام میتوانم از یک باتری ۵c استفاده کرد که ۲۲۰۰ امپره و مصرفی ۱۳ وات ۱.۱ امپره هیت سسنگ نیاز داره یا نه
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 5 ماه پیش
      امیر حسین رحمتی سلام و احترام، اگر منظور شما باتری لیتیومی 2200mAh با نرخ تخلیه 5C باشد، این باتری از نظر توان جریان‌دهی مشکلی برای بار 13 وات نخواهد داشت. اما برای بررسی دقیق باید ولتاژ باتری و ولتاژ خروجی موردنیاز مصرف‌کننده مشخص باشد. به‌طور تقریبی، یک باتری 3.7 ولتی برای تأمین 13 وات از طریق ماژول XL6019 باید جریانی بیش از 4 آمپر از باتری بکشد. بنابراین استفاده از باتری لیتیومی 2200mAh با نرخ 5C از نظر جریان قابل تأمین است، ولی برای کارکرد مطمئن و ایمن باید ظرفیت واقعی باتری، کیفیت آن و شرایط خنک‌کاری ماژول نیز در نظر گرفته شود.
      0
      0
      پاسخ | گزارش
  • محمد صالح باقری | 5 ماه پیش
    سلام
    من میخوام از این برای ولتاژ ۱۲ ولت ۳.۲ امپر رو به ۲۲ ولت ۲.۵ امپر بگیرم .
    ایا خوبه . لازم به هیتسینک هستش یا نه
    0
    0
    پاسخ | گزارش
    • پشتیبانی | 5 ماه پیش
      محمد صالح باقری سلام و احترام، ماژول XL6019 بر اساس دیتاشیت رسمی شرکت سازنده، برای تبدیل ۱۲ ولت به ۲۲ ولت با جریان خروجی ۲.۵ آمپر در محدوده کاری این قطعه قرار دارد، اما به دلیل اتلاف توان در فرآیند سوئیچینگ و افزایش دما، استفاده از هیت‌سینک برای دفع حرارت تراشه در جریان‌های بالاتر از ۱ آمپر ضروری است. توصیه می‌شود برای پایداری بیشتر مدار و افزایش طول عمر قطعات، از یک هیت‌سینک مناسب با چسب سیلیکون استفاده کنید و در صورت امکان تهویه مناسبی برای محیط قرارگیری ماژول در نظر بگیرید تا از فعال شدن سیستم محافظت حرارتی تراشه جلوگیری شود.
      0
      0
