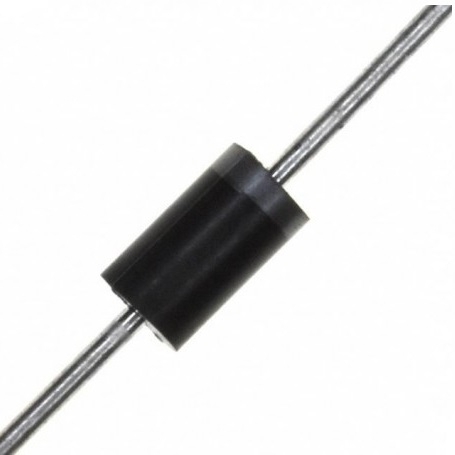

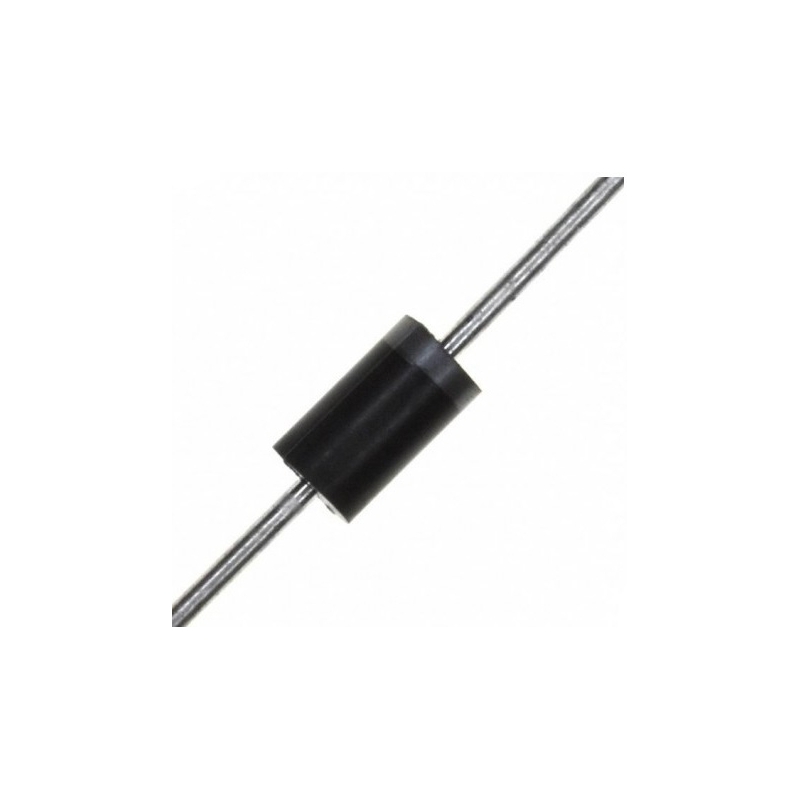

دیود FR307 از سری FR301 تا FR307 یک یکسوساز سریع 3 آمپری با قابلیت تحمل ولتاژ معکوس 1000 ولت است که برای کاربردهای توان متوسط و فرکانس‌های بالاتر نسبت به دیودهای عمومی طراحی شده است. زمان بازیابی معکوس 500 نانوثانیه باعث کاهش تلفات سوئیچینگ و بهبود راندمان در منابع تغذیه سوئیچینگ، اینورترها و مبدل‌های قدرت می‌شود. این قطعه در جریان مستقیم 3 آمپر دارای افت ولتاژ 1.3 ولت است که عملکرد پایدار در بار نامی را تضمین می‌کند. قابلیت تحمل جریان هجومی 200 آمپر در پالس نیم‌سینوسی 8.3 میلی‌ثانیه، آن را برای شرایط راه‌اندازی اولیه و بارهای لحظه‌ای مناسب می‌سازد. بدنه DO-201AD با ساختار اپوکسی مقاوم در برابر شعله و پایه‌های استاندارد لحیم‌کاری، استحکام مکانیکی و قابلیت نصب آسان روی برد را فراهم می‌کند. محدوده دمای کاری گسترده از -65 تا +150 درجه سانتی‌گراد نیز امکان استفاده در شرایط صنعتی را فراهم می‌سازد

مشخصات

• پکیج: DO-201AD
• حداکثر ولتاژ معکوس تکرارشونده VRRM: 1000V
• حداکثر ولتاژ RMS: 700V
• حداکثر ولتاژ DC مسدودکننده VDC: 1000V
• حداکثر جریان متوسط مستقیم IO: 3A
• حداکثر جریان ضربه‌ای IFSM: 200A
• حداکثر افت ولتاژ مستقیم VF در 3A: 1.3V
• حداکثر جریان نشتی معکوس IR در 25°C: 10µA
• حداکثر جریان نشتی معکوس IR در 125°C: 150µA
• حداکثر زمان بازیابی معکوس trr: 500ns
• ظرفیت خازنی پیوندی CJ: 65pF
• بازه دمای کاری TJ: -65 تا +150°C
• بازه دمای نگهداری TSTG: -65 تا +150°C

کاربردهای رایج

این دیود برای مدارهایی طراحی شده که نیاز به جریان بالاتر از 2 آمپر و تحمل ولتاژ بالا دارند. در پاورهای سوئیچینگ باعث کاهش تلفات و افزایش پایداری عملکرد می‌شود و در مدارهای قدرت نیمه‌صنعتی گزینه‌ای مطمئن برای یکسوسازی سریع به شمار می‌آید.

• منابع تغذیه سوئیچینگ SMPS
• مبدل‌های AC به DC توان متوسط
• اینورترهای خانگی و صنعتی سبک برد پاور تلویزیون و تجهیزات صوتی
• شارژرهای صنعتی با ولتاژ بالا
• مدارهای راه‌انداز موتور DC
• سیستم‌های UPS کوچک
• مدارات پل دیودی سریع
• منابع تغذیه آزمایشگاهی
• تجهیزات مخابراتی

Specification

• Package: DO-201AD
• Maximum Recurrent Peak Reverse Voltage (VRRM): 1000V
• Maximum RMS Voltage (VRMS): 700V
• Maximum DC Blocking Voltage (VDC): 1000V
• Maximum Average Forward Rectified Current (IO): 3A
• Peak Forward Surge Current (IFSM): 200A
• Maximum Instantaneous Forward Voltage at 3A (VF): 1.3V
• Maximum DC Reverse Current at 25°C (IR): 10µA
• Maximum DC Reverse Current at 125°C (IR): 150µA
• Maximum Reverse Recovery Time (trr): 500ns
• Typical Junction Capacitance (CJ): 65pF
• Operating Temperature Range (TJ): -65 to +150°C
• Storage Temperature Range (TSTG): -65 to +150°C
