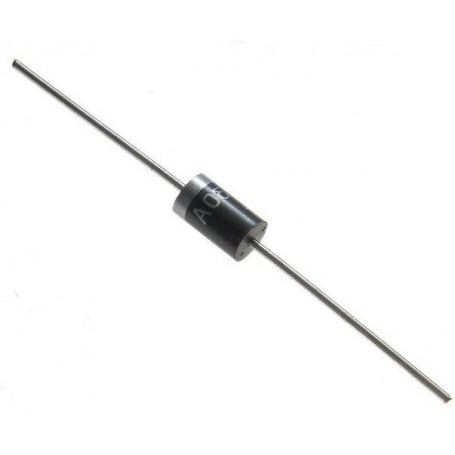

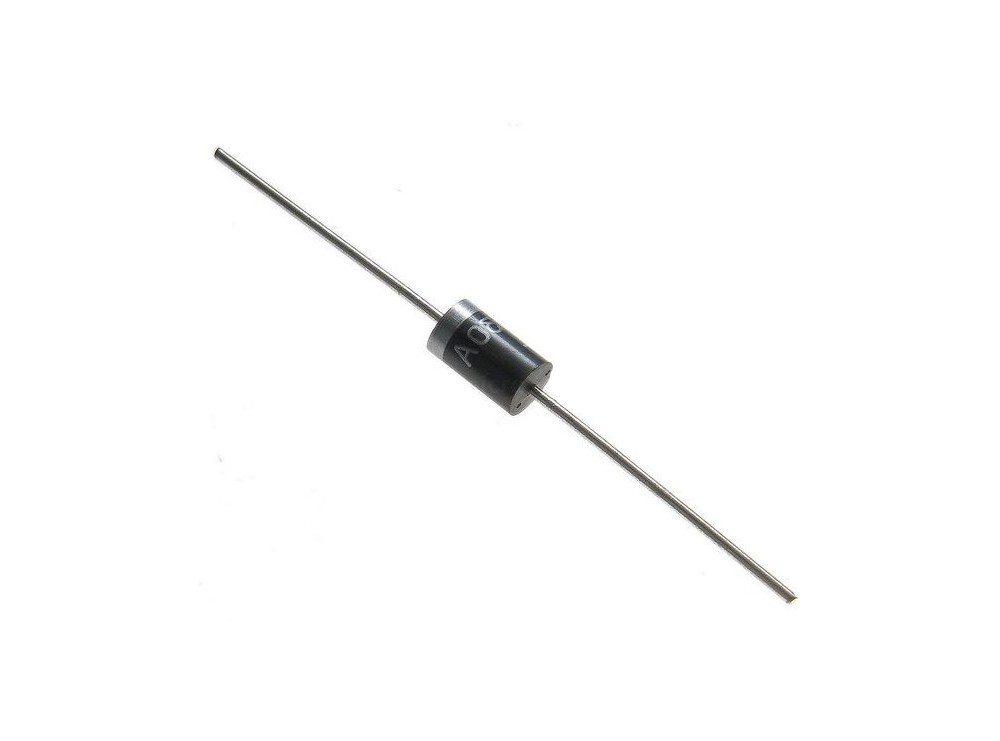

دیود PS1010R از سری PS100R تا PS1010R شرکت PANJIT، یک دیود یک‌سویه سریع از نوع سیلیکونی با بسته‌بندی DO-41 است که برای مدارهای نیازمند سرعت بالا و قابلیت اطمینان طراحی شده است. این دیود قابلیت تحمل جریان پیوسته 1 آمپر را در دمای محیط تا 55 درجه سانتی‌گراد بدون خطر ناپایداری حرارتی دارا می‌باشد. ویژگی کلیدی آن، زمان بازیابی معکوس سریع در محدوده 500 نانوثانیه و قابلیت تحمل ولتاژ معکوس تا 1000 ولت است. این مشخصات، PS1010R را به گزینه‌ای مناسب برای مدارهای اصلاح ولتاژ، مبدل‌های قدرت، منابع تغذیه سوئیچینگ، و مدارهای القایی تبدیل کرده است. همچنین، مقاومت حرارتی پایین، نشت جریان کم و قابلیت تحمل جریان هجومی تا 30 آمپر از دیگر مزایای فنی این قطعه محسوب می‌شود. بدنه‌ی پلاستیکی مقاوم در برابر شعله و ابعاد استاندارد DO-41 نصب و لحیم‌کاری را تسهیل می‌کند.

مشخصات

• ولتاژ معکوس مداوم (VRRM): 1000 V
• ولتاژ RMS: 700 V
• ولتاژ قطع DC: 1000 V
• جریان مستقیم میانگین (IF(av)): 1.0 A
• جریان هجومی لحظه‌ای (IFSM): 30 A
• ولتاژ مستقیم در 1.0A (VF): 1.3 V
• جریان نشت معکوس در 25 درجه سانتی‌گراد: 5 µA
• جریان نشت معکوس در 100 درجه سانتی‌گراد: 500 µA
• ظرفیت پیوند (typ.): 12 pF
• زمان بازیابی معکوس (trr): 500 ns
• مقاومت حرارتی پیوند تا محیط: 41 °C/W
• بازه دمایی کاری و نگهداری: -55 تا +150 °C
• نوع بسته‌بندی: DO-41

کاربردهای رایج

دیود PS1010R به‌دلیل سرعت سوئیچینگ بالا و تحمل ولتاژ زیاد، در بسیاری از مدارهای قدرت و سیگنال به‌کار می‌رود. از جمله در منابع تغذیه سوئیچینگ، درایورهای موتور، مدارهای اصلاح نیم‌سیکل، تجهیزات UPS، و محافظت در برابر برگشت ولتاژ. طراحی جمع‌وجور و قابلیت نصب در هر موقعیت، این دیود را به گزینه‌ای مناسب برای طراحی‌های فشرده و صنعتی تبدیل کرده است.

• منابع تغذیه سوئیچینگ
• مدارهای اصلاح ولتاژ (Rectifier)
• مبدل‌های DC به DC
• محافظت در برابر برگشت ولتاژ
• مدارهای درایور موتور
• تجهیزات UPS
• مدارهای روشنایی LED
• مدارهای شارژ باتری
• منابع تغذیه صنعتی
• مدارهای کنترل ولتاژ و جریان
