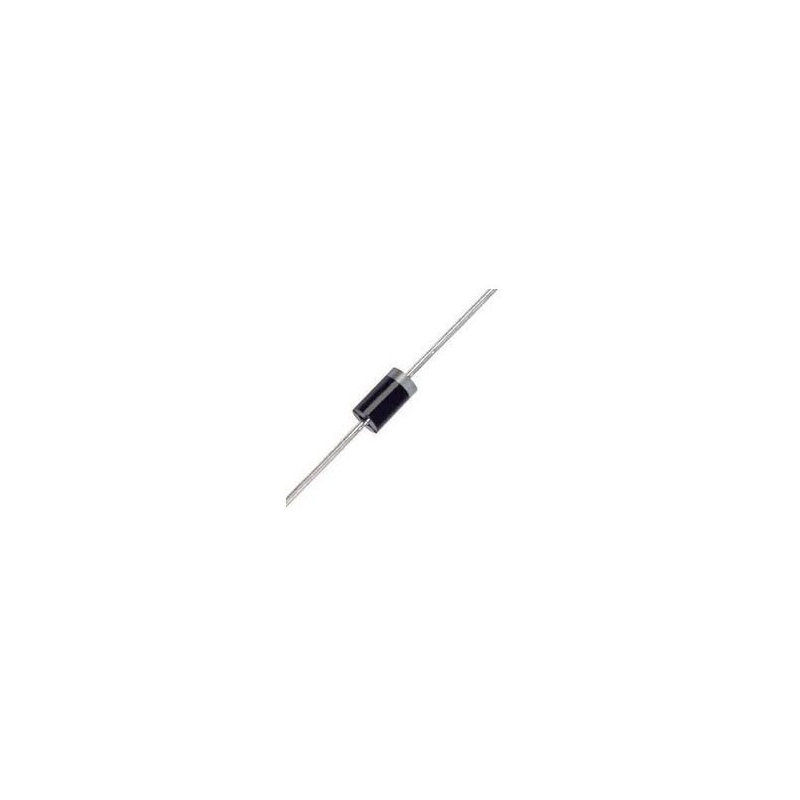

دیود RL105F یک دیود یک‌سویه با بازیابی سریع (Fast Recovery) از نوع نیم‌موج و مناسب کاربردهای فرکانس بالا و بارهای القایی است. این دیود برای استفاده در مدارهای یکسوکننده، منبع تغذیه سوئیچینگ (SMPS)، درایور موتور، منابع ولتاژ DC و انواع محافظت‌های الکترونیکی طراحی شده است. با تحمل ولتاژ معکوس تا 600 ولت و جریان متوسط 1 آمپر، این قطعه توانایی عملکرد در شرایط سخت را دارد. زمان بازیابی معکوس پایین (حدود 150 نانوثانیه)، آن را برای کار در مدارهای پرسرعت ایده‌آل می‌سازد. همچنین بدنه‌ی پلاستیکی A-405 با استاندارد شعله‌پذیری UL94V-0 و هدایت حرارتی مناسب، اطمینان عملکرد در دمای بالا را فراهم می‌کند.

مشخصات

• نوع دیود: Fast Recovery Rectifier
• ولتاژ معکوس تکرارشونده (VRRM): 600V
• ولتاژ RMS: 420V
• ولتاژ معکوس DC (VDC): 600V
• جریان مستقیم متوسط (I(AV)): 1.0A
• جریان لحظه‌ای هجومی (IFSM): 30A
• ولتاژ مستقیم در جریان 1A (VF): حداکثر 1.3V
• جریان نشتی معکوس در 25°C (IR): حداکثر 5.0µA
• زمان بازیابی معکوس (Trr): 150ns
• ظرفیت پیوند (CJ): حدود 15pF
• مقاومت حرارتی پیوند به محیط (RθJA): 50°C/W
• بازه دمای کاری اتصال: -65°C تا +150°C
• بسته‌بندی: A-405 (پلاستیکی با پایه‌های Axial)
• پایان‌کاری: بدون سرب (Pb-Free)

کاربردهای رایج

دیود RL105F به دلیل بازیابی سریع، تحمل دمای بالا و پایداری جریان، در بسیاری از مدارهای صنعتی و مصرفی مورد استفاده قرار می‌گیرد.

• مدارهای یکسوکننده در منابع تغذیه سوئیچینگ
• درایور موتورهای DC و AC
• منابع تغذیه LED
• محافظت در ورودی منابع تغذیه
• مدارهای DC-DC کانورتر
• مدارهای فیلتر یا Snubber
• ابزارهای برقی قابل حمل
• مدارهای اینورتر و UPS
• مدارهای اندازه‌گیری و ابزار دقیق
• محافظ ولتاژ معکوس در باتری یا شارژرها

Specification

Product Category: Rectifiers
Mounting Style: Through Hole
Vr - Reverse Voltage: 600 V
If - Forward Current: 1 A
Type: Fast Recovery Rectifiers
Vf - Forward Voltage: 1.3 V
Max Surge Current: 30 A
Ir - Reverse Current: 5 uA
Recovery Time: 150 ns
Minimum Operating Temperature: - 65 C
Maximum Operating Temperature: + 150 C
Brand: Taiwan Semiconductor
Product: Rectifiers
Subcategory: Diodes & Rectifiers
