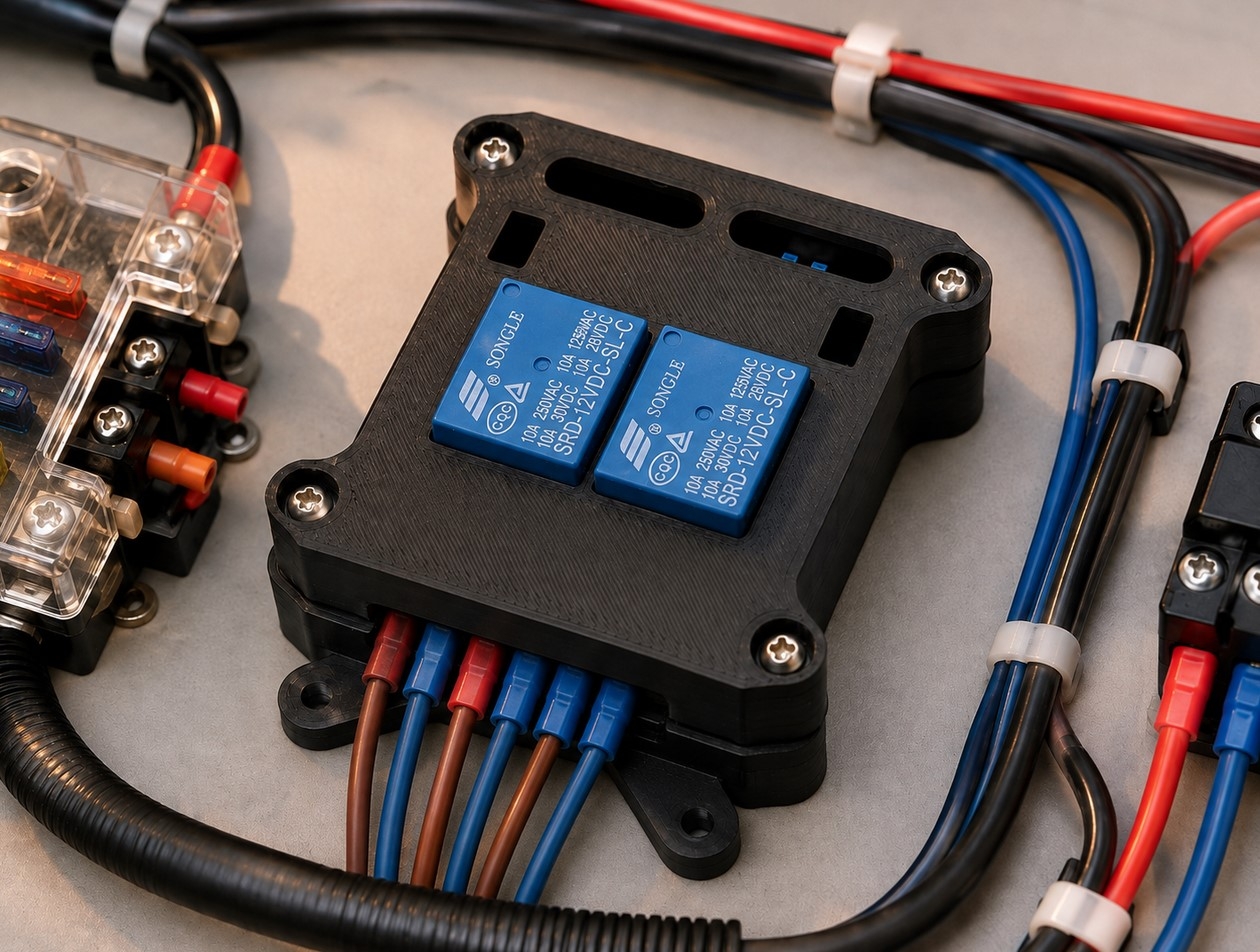

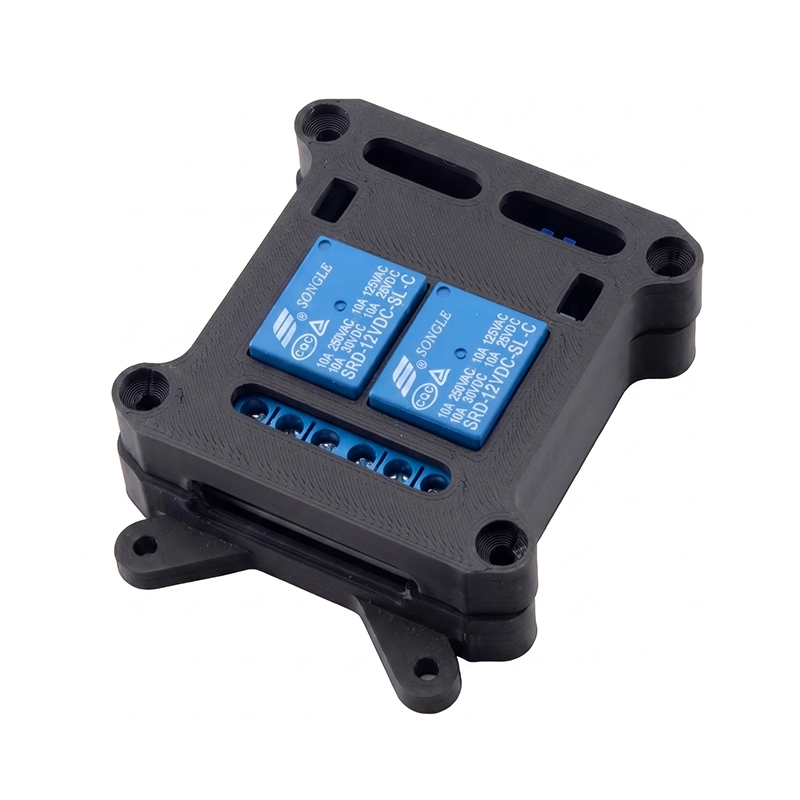

این قاب محافظ برای نصب ماژول رله 2 کاناله 12V طراحی شده و از دو بخش تشکیل می‌شود که برد رله در میان آن‌ها قرار می‌گیرد. استفاده از قاب باعث می‌شود برد بدون پوشش مستقیماً روی سطح کار قرار نگیرد و احتمال تماس اتفاقی اجسام با بخش‌هایی از مدار کاهش پیدا کند.در طراحی قاب، قسمت‌های موردنیاز برای دسترسی به ترمینال‌های پیچی خروجی رله و پایه‌های اتصال ماژول باز گذاشته شده‌اند؛ بنابراین سیم‌کشی بدون نیاز به خارج کردن برد از قاب امکان‌پذیر است. سوراخ‌های تعبیه‌شده در گوشه‌ها نیز امکان نصب مکانیکی مجموعه را فراهم می‌کنند.

این قاب با فرایند پرینت سه‌بعدی ساخته شده است و برای پروژه‌هایی که ماژول رله باید به‌صورت ثابت و مرتب نصب شود کاربرد دارد. در صورت استفاده از رله برای سوئیچ برق شهر، رعایت عایق‌کاری، فاصله ایمن، حفاظت در برابر تماس و استفاده از محفظه مناسب ضروری است.

این قاب بدون ماژول رله عرضه می شود برای خرید ماژول سازگار با این قاب، اینجا کلیک کنید.

مشخصات فنی

• نوع: قاب محافظ ماژول رله
• روش ساخت: پرینت سه‌بعدی (3D Print)
• ساختار قاب: 2 تکه
• ماژول سازگار: ماژول رله 2 کاناله 12V با ابعاد و چیدمان سازگار
• تعداد کانال ماژول قابل نصب: 2 کانال
• دسترسی به ترمینال‌های پیچی
• دسترسی به پایه‌های کنترلی ماژول
• رنگ: مشکی
• اقلام همراه: قاب دو تکه - پیچ های نصبی

ویژگی‌ها

• محافظت فیزیکی بهتر از برد رله در زمان نصب
• جلوگیری از قرارگیری مستقیم PCB روی سطح
• امکان دسترسی به ترمینال‌ها بدون خارج کردن ماژول
• دارای محل‌های نصب مکانیکی در اطراف قاب
• ساختار دو تکه برای قرارگیری ماژول در داخل قاب
• مناسب برای مرتب‌سازی نصب ماژول رله در پروژه‌ها

کاربردها

این قاب برای پروژه‌هایی مناسب است که در آن‌ها از ماژول رله 2 کاناله برای قطع و وصل بارهای الکتریکی استفاده می‌شود و نیاز به نصب مرتب و محافظت مکانیکی از برد وجود دارد. قاب می‌تواند در ساخت کنترلرها، پروژه‌های میکروکنترلری، اتوماسیون و نمونه‌سازی مدار مورد استفاده قرار گیرد.

• نصب ماژول رله در پروژه‌های الکترونیکی
• ساخت کنترلرهای مبتنی بر رله
• پروژه‌های Arduino و میکروکنترلر
• نصب ثابت ماژول رله روی بدنه یا پنل
• نمونه‌سازی سیستم‌های کنترلی
• مرتب‌سازی و محافظت مکانیکی از برد رله
