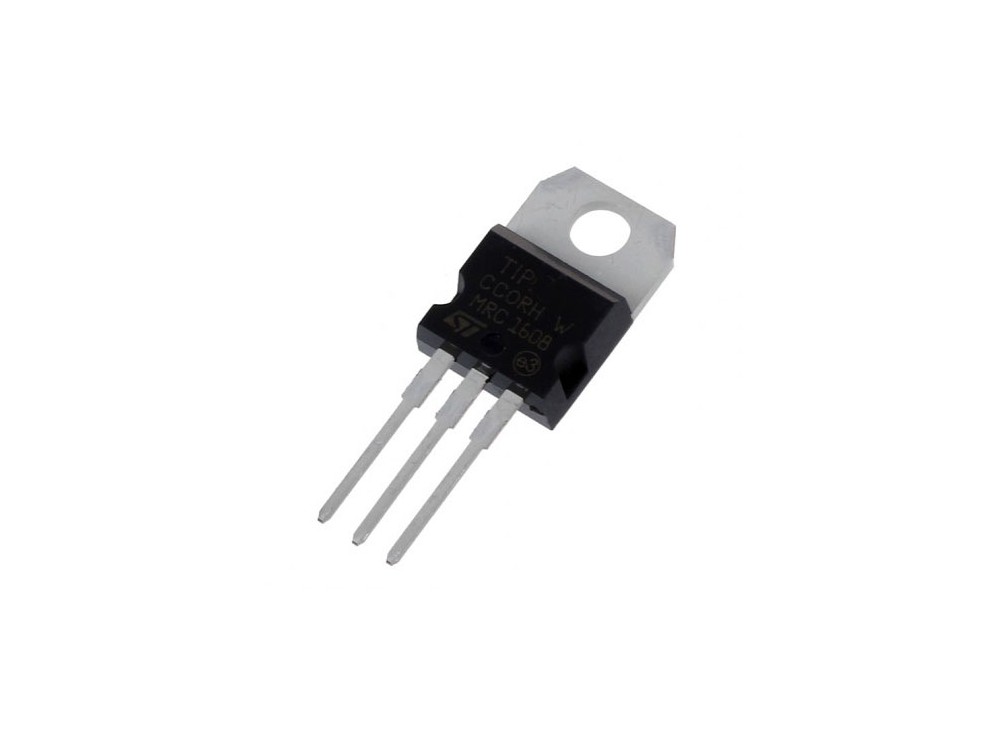

ترانزیستور TIP147T یک ترانزیستور قدرت از نوع دارلینگتون PNP است که برای کاربردهای توان بالا، سوئیچینگ و تقویت جریان طراحی شده است. ساختار دارلینگتون در این مدل سبب افزایش بسیار زیاد بهره جریان (hFE) می‌شود و امکان کنترل بارهای سنگین با جریان ورودی بسیار کم را فراهم می‌کند. این ویژگی باعث شده TIP147T در مدارهای صنعتی، منبع تغذیه، تقویت‌کننده‌های توان و درایو موتور نقش مهمی ایفا کند.

این ترانزیستور قادر است ولتاژهای تا 100 ولت بین کلکتور و امیتر را تحمل کند و حداکثر جریان مستقیم کلکتور آن به 10 آمپر می‌رسد که نشان‌دهنده پایداری و قابلیت استفاده آن در بارهای توان متوسط تا بالا است. پکیج TO‑220‑3 امکان نصب سریع، دفع حرارتی مناسب و اتصال به هیت‌سینک را فراهم می‌کند و برای کاربردهای پیوسته و محیط‌هایی با گرمای زیاد بسیار مناسب است. همچنین محدوده دمای کاری تا +150 درجه سانتی‌گراد تضمین می‌کند که ترانزیستور در شرایط سخت صنعتی نیز عملکرد پایداری داشته باشد.

TIP147T در کاربردهایی که نیاز به جریان زیاد، افت ولتاژ کم و تقویت جریان بالا دارند انتخابی مناسب است و در کنار مدل‌های مکمل مانند TIP142 و TIP147 به‌طور گسترده در طراحی تقویت‌کننده‌ها و کنترل بار استفاده می‌شود.

مشخصات

• نوع قطعه: ترانزیستور دارلینگتون
• نوع ترانزیستور: PNP
• پیکربندی: Single
• ولتاژ کلکتور-امیتر (VCEO): مقدار 100 V
• ولتاژ امیتر-بیس (VEBO): مقدار 5 V
• ولتاژ کلکتور-بیس (VCBO): مقدار 100 V
• حداکثر جریان مستقیم کلکتور: مقدار 10 A
• جریان قطع کلکتور: مقدار 1 mA
• نوع نصب: Through Hole
• پکیج: TO‑220‑3
• حداکثر دمای کاری: +150 °C

کاربردهای رایج

این ترانزیستور در مدارهایی استفاده می‌شود که نیاز به تقویت جریان بالا، سوئیچینگ بارهای متوسط تا سنگین و قابلیت اطمینان بالا دارند. وجود ساختار دارلینگتون عملکرد آن را در تقویت توان بسیار مؤثر می‌کند و گزینه‌ای مناسب برای استفاده در تجهیزات صنعتی، صوتی و منابع تغذیه است.

• تقویت‌کننده‌های صوتی قدرت
• مدارهای سوئیچینگ توان بالا
• درایو موتورهای DC
• مدارهای کنترل بارهای صنعتی
• منابع تغذیه خطی و سوئیچینگ
• مدارهای تثبیت‌کننده توان
• پروژه‌های الکترونیک قدرت
• مدارهای رله الکترونیکی
• کنترل بارهای مقاومتی و القایی
• مدارهای تقویت جریان در سیستم‌های خودرویی

Specification

Product Category: Darlington Transistors
Configuration: Single
Transistor Polarity: PNP
Collector- Emitter Voltage VCEO Max: 100 V
Emitter- Base Voltage VEBO: 5 V
Collector- Base Voltage VCBO: 100 V
Maximum DC Collector Current: 10 A
Maximum Collector Cut-off Current: 1 mA
Mounting Style: Through Hole
Package/Case: TO-220-3
Maximum Operating Temperature: + 150 C
