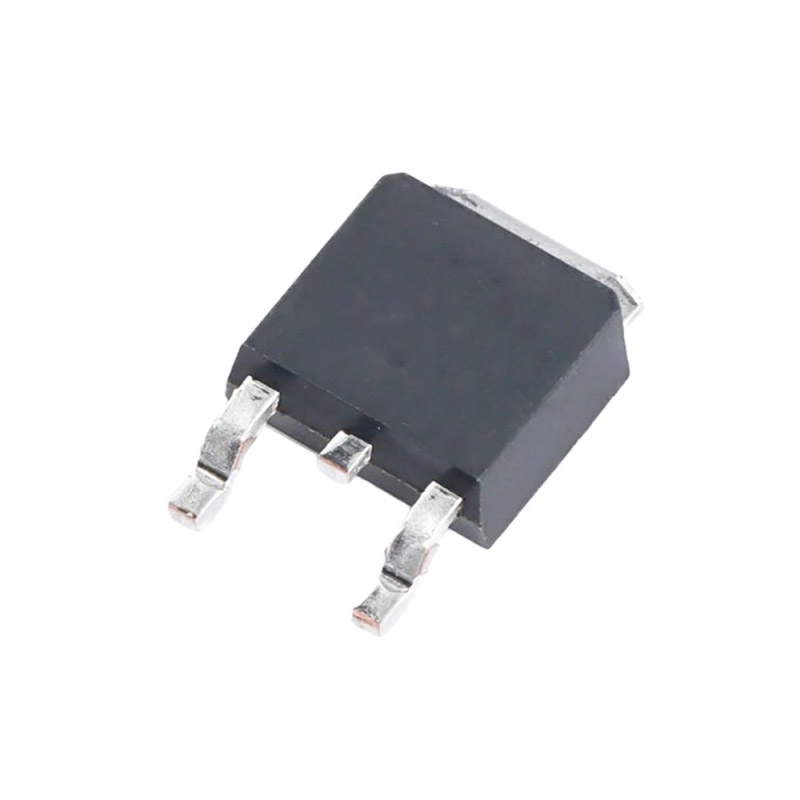

ماسفت 20N06 یک ترانزیستور قدرت از نوع N-Channel MOSFET است که برای کاربردهای سوئیچینگ، کنترل بارهای پرجریان و مبدل‌های توان طراحی شده است. این قطعه با تحمل ولتاژ 60 ولت و جریان پیوسته 25 آمپر، گزینه‌ای مناسب برای انواع منابع تغذیه سوئیچینگ، درایور موتور، اینورترها و مدارهای کنترل توان محسوب می‌شود. مقاومت روشن پایین 18 میلی‌اهم در ولتاژ گیت 10 ولت باعث کاهش تلفات هدایت و افزایش راندمان مدار می‌شود. همچنین سرعت سوئیچینگ بالا، بار گیت مناسب و قابلیت تحمل انرژی آوالانچ، استفاده از این ماسفت را در مدارهای صنعتی و تجاری امکان‌پذیر کرده است. پکیج TO-252 یا DPAK علاوه بر اشغال فضای کم روی برد، انتقال حرارت مناسبی را برای کاربردهای توان متوسط تا بالا فراهم می‌کند و امکان مونتاژ SMD را در خطوط تولید صنعتی مهیا می‌سازد.

مشخصات

• نوع ترانزیستور: MOSFET کانال N
• مدل: 20N06
• پکیج: TO-252 (DPAK)
• نوع نصب: SMD
• ولتاژ درین به سورس (VDS): 60V
• ولتاژ گیت به سورس (VGS): ±20V
• حداکثر جریان درین پیوسته: 25A
• حداکثر جریان درین در 100°C: 17A
• حداکثر جریان پالسی درین: 75A
• حداکثر توان تلفاتی: 50W
• مقاومت روشن RDS(on) در VGS=10V: 18mΩ
• حداکثر مقاومت روشن RDS(on): 25mΩ
• ولتاژ آستانه گیت VGS(th): 1V تا 3V
• هدایت مستقیم (gFS): 11S
• ظرفیت ورودی (Ciss): 1890pF
• ظرفیت خروجی (Coss): 168pF
• ظرفیت انتقال معکوس (Crss): 132pF
• بار کل گیت (Qg): 49nC
• بار گیت به سورس (Qgs): 8nC
• بار گیت به درین (Qgd): 16nC
• زمان تأخیر روشن شدن: 7ns
• زمان افزایش: 3.2ns
• زمان تأخیر خاموش شدن: 19.2ns
• زمان کاهش: 3.2ns
• ولتاژ مستقیم دیود داخلی: 1.2V
• زمان بازیابی معکوس: 35ns
• بار بازیابی معکوس: 43nC
• انرژی آوالانچ تک پالسی: 110mJ
• مقاومت حرارتی پیوند به کیس: 3°C/W
• دمای کاری پیوند: -55°C تا +175°C

کاربردهای رایج

ماسفت 20N06 برای طراحی مدارهای سوئیچینگ با راندمان بالا و کنترل بارهای توان متوسط تا زیاد کاربرد گسترده‌ای دارد. ترکیب مقاومت روشن پایین، تحمل جریان مناسب و پکیج SMD باعث شده این قطعه در تجهیزات صنعتی، منابع تغذیه و سیستم‌های کنترل موتور به‌وفور مورد استفاده قرار گیرد.

• منابع تغذیه سوئیچینگ (SMPS)
• مبدل‌های DC-DC
• درایور موتورهای DC
• کنترل بارهای مقاومتی و سلفی
• اینورترها و UPS
• مدارهای PWM
• کنترل روشنایی LED پرتوان
• سیستم‌های مدیریت باتری
• تجهیزات صنعتی و اتوماسیون
• سوئیچینگ بار توسط میکروکنترلرها
