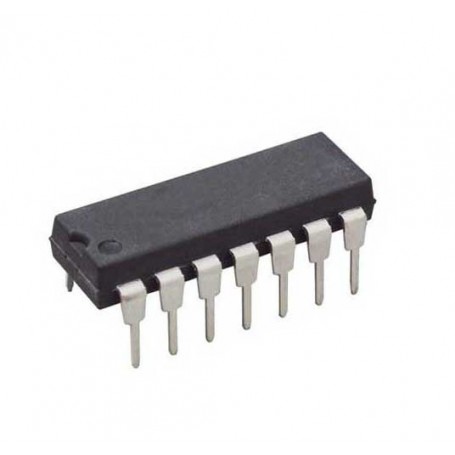

تراشه 74HC08N گیت AND پکیج DIP
تراشه 74HC08N یک مدار منطقی دیجیتال از خانواده CMOS سری HC است که شامل 4 گیت AND مستقل با 2 ورودی میشود. این تراشه با ولتاژ تغذیه 2V تا 6V و پکیج DIP-14، برای پیادهسازی توابع منطقی، ترکیب سیگنالهای دیجیتال و طراحی مدارهای کنترلی کاربرد دارد.
تراشه 74HC08N با شماره کامل SN74HC08N ، یک مدار مجتمع منطقی شامل 4 گیت AND دو ورودی مستقل است. این تراشه برای پردازش سیگنالهای دیجیتال و اجرای عملیات منطقی AND در مدارهای الکترونیکی طراحی شده است.عملکرد گیت AND به این صورت است که خروجی تنها زمانی در سطح منطقی HIGH قرار میگیرد که هر 2 ورودی آن HIGH باشند. در سایر حالتها، خروجی LOW خواهد بود. این ویژگی امکان ترکیب شرطهای منطقی و کنترل عملکرد بخشهای مختلف مدار را فراهم میکند.تراشه 74HC08N از فناوری CMOS استفاده میکند که مصرف توان پایین و عملکرد مناسب در مدارهای منطقی دیجیتال را به همراه دارد. وجود 4 گیت مستقل در یک پکیج، نیاز به استفاده از چند تراشه مجزا را کاهش میدهد و طراحی مدار را سادهتر میکند.این تراشه برای ترکیب سیگنالهای کنترلی، ایجاد شرط فعالسازی، پردازش فرمانهای دیجیتال و طراحی مدارهای منطقی ترکیبی مناسب است. همچنین میتوان از آن در کنار میکروکنترلرها و سایر مدارهای دیجیتال با سطوح ولتاژ منطقی سازگار استفاده کرد.
مشخصات فنی
- نوع: تراشه گیت منطقی AND
- مدل کامل سازنده: SN74HC08N
- نام رایج: 74HC08N
- سازنده: Texas Instruments
- خانواده منطقی: 74HC
- فناوری ساخت: CMOS
- عملکرد منطقی: AND
- تعداد گیتها: 4 گیت مستقل
- تعداد ورودی هر گیت: 2
- تعداد خروجی هر گیت: 1
- نوع ورودی: CMOS
- نوع خروجی: Push-Pull CMOS
- ولتاژ تغذیه: 2V تا 6V DC
- ولتاژ تغذیه متداول: 5V DC
- حداکثر جریان خروجی در سطح HIGH: -5.2mA
- حداکثر جریان خروجی در سطح LOW: 5.2mA
- حداکثر جریان مصرفی ساکن: 20µA
- محدوده دمای کاری: -40°C تا +85°C
- پکیج: PDIP-14
- تعداد پایه: 14
- نوع نصب: نصب در سوراخ (Through Hole)
- سری: SN74HC08
ویژگیها
- دارای 4 گیت AND مستقل برای پردازش همزمان چند شرط منطقی
- استفاده از فناوری CMOS برای کاهش مصرف انرژی در مدارهای دیجیتال
- امکان ترکیب سیگنالهای کنترلی بدون نیاز به برنامهنویسی
- مناسب برای پیادهسازی منطق ترکیبی در مدارهای الکترونیکی
- دارای ورودیهای بافرشده برای پردازش سیگنالهای منطقی
- قابلیت اتصال به مدارهای دیجیتال با سطوح منطقی سازگار
- امکان استفاده در مدارهای منطقی چندمرحلهای همراه با سایر گیتها
- پکیج پایهدار مناسب برای آزمایش مدار روی بردبورد و مونتاژ روی PCB
کاربردها
تراشه 74HC08N در طراحی مدارهای دیجیتال برای ترکیب سیگنالها و ایجاد شرطهای منطقی استفاده میشود. این تراشه به طراح امکان میدهد فعال شدن یک خروجی را به برقرار بودن همزمان 2 شرط وابسته کند. چنین عملکردی در مدارهای کنترل، سیستمهای دیجیتال، تجهیزات آموزشی و پروژههای مبتنی بر میکروکنترلر کاربرد دارد. وجود چند گیت مستقل در یک تراشه نیز امکان اجرای چند عملیات منطقی را بدون نیاز به استفاده از مدارهای مجزا فراهم میکند.
- طراحی مدارهای منطقی ترکیبی
- ایجاد شرط فعالسازی برای سیگنالهای دیجیتال
- ترکیب فرمانهای خروجی میکروکنترلر
- طراحی مدارهای کنترل دیجیتال
- پیادهسازی توابع منطقی در پروژههای آموزشی
- طراحی مدارهای انتخاب و مجوز عبور سیگنال
- استفاده در مدارهای شمارنده و کنترل توالی
- ساخت مدارهای تصمیمگیری مبتنی بر منطق دیجیتال
- آزمایش گیتهای منطقی روی بردبورد
- استفاده در مدارهای پردازش سیگنال دیجیتال در سطح منطقی

-
