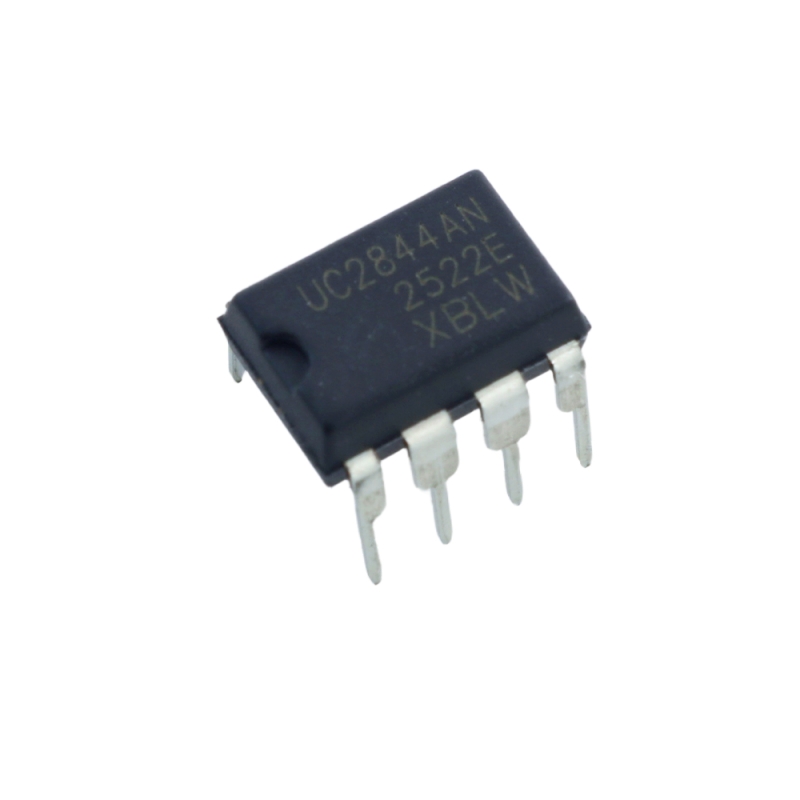

تراشه UC2844AN یک کنترلر PWM جریان‌مدار با سرعت کلیدزنی بالا و دقت بسیار مناسب در کنترل توان است که در طراحی منابع تغذیه سوئیچینگ حرفه‌ای کاربرد فراوان دارد. این آی‌سی با ارائه قابلیت‌هایی مانند محدودسازی جریان لحظه‌ای، اسیلاتور دقیق، راه‌اندازی سریع و تقویت‌کننده خطا، امکان طراحی منابع تغذیه پایدار و کم‌نویز را فراهم می‌کند. ساختار جریان‌مدار آن باعث بهبود پاسخ دینامیکی، کاهش ریپل و کنترل بهتر بارهای ناگهانی می‌شود. UC2844AN در توپولوژی‌های مختلف از جمله فلی‌بک، فوروارد، بوست و باک به‌راحتی مورد استفاده قرار می‌گیرد. پکیج DIP-8 نیز باعث می‌شود این تراشه برای نمونه‌سازی، تعمیرات SMPS، طراحی صنعتی و کاربردهای آموزشی انتخابی ایده‌آل باشد. پایداری حرارتی، جریان راه‌اندازی پایین و امکان تنظیم دقیق Duty Cycle از دیگر مزایای این کنترلر PWM قدرتمند است.

مشخصات

• ولتاژ تغذیه (V_CC): از 12V تا 30V
• حداکثر Duty Cycle: مقدار 100%
• فرکانس اسیلاتور (F_osc): مقدار typ برابر 500kHz
• جریان راه‌اندازی (I_start): مقدار typ برابر 0.5mA
• جریان کاری (I_CC): مقدار typ برابر 14mA
• ولتاژ مرجع (V_ref): مقدار 5.0V با دقت ±2%
• جریان محدودکننده پیک (I_pk sense): مقدار typ برابر 1.0 V threshold
• نرخ تغییر ولتاژ گیت خروجی (Rise/Fall): مقدار typ برابر 50ns
• توان درایو خروجی: تا 1.0 A (sourcing/sinking)
• دمای کاری (T_opr): از ‎−40 °C تا ‎+85 °C
• نوع پکیج: DIP-8

کاربردهای رایج

این تراشه برای انواع منابع تغذیه سوئیچینگ، طراحی پاورهای صنعتی، سیستم‌های فلی‌بک، فوروارد و مبدّل‌های DC-DC بسیار مناسب است. به دلیل کنترل جریان‌مدار، پایداری بالا و حفاظت داخلی، در صنایع مختلف، لوازم الکترونیکی و تجهیزات قدرت استفاده گسترده دارد.

• منابع تغذیه سوئیچینگ (SMPS)
• توپولوژی فلی‌بک و فوروارد
• مبدّل‌های DC-DC
• کنترلر بوست و باک
• آداپتورها و شارژرهای صنعتی
• درایور لامپ‌های LED توان بالا
• منابع تغذیه لوازم خانگی
• پاور ابزارهای اندازه‌گیری
• تعمیر و طراحی پاورهای صنعتی
• سیستم‌های تغذیه مانیتورها و تجهیزات صوتی

Specifications

Supply Voltage (V_CC): 12 V to 30 V
Maximum Duty Cycle: 100%
Oscillator Frequency (F_osc): 500 kHz typ
Startup Current (I_start): 0.5 mA typ
Operating Current (I_CC): 14 mA typ
Reference Voltage (V_ref): 5.0 V with ±2% accuracy
Peak Limiting Current (I_pk sense): 1.0 V threshold typ
Rise/Fall Rate of Output Voltage: 50 ns typ
Output Drive Power: Up to 1.0 A (sourcing/sinking)
Operating Temperature (T_opr): −40 °C to +85 °C
Package Type: DIP-8
